Side 1/84
RET 230 HCW-3
GB
F
D
ES
DK
NL
GR
LT
PL
I
Installation Instructions
User Instructions
Instructions d’installation
Instructions d’utilisateur
Anweisungen für Installati
Benutzeranweisen
Instrucciones de instalación
Instrucciones del usuario
Instruktions vejledning
Brugervejleding
Electronic Heat / Cool thermostat with
auto-changeover based on water temperature
Installatie handleiding
Instructiesevoor Gebruik
Ïäçãßåò åãêáôÜóôáóçò
Ïäçãßåò ÷ñÞóçò
Instrukcja instalacji
Instrukcja Użytkownika
Montavimo instrukcijos
Informacija Vartotojui
Istruzioni per l’uso
Istruzioni per l’utente
2
Index
INDEX
Installation Instructions 3-9
User Instructions 10
Instructions d’installation 11-17
Instructions d’utilisateur 18
Anweisungen für Installati 19-25
Benutzeranweisen 26
Instrucciones de instalación 27-33
Instrucciones del usuario 34
Instruktions vejledning 35-41
Brugervejleding 42
Installatie handleiding 43-49
Instructiesevoor Gebruik 50
Ïäçãßåò åãêáôÜóôáóçò 51-57
Ïäçãßåò ÷ñÞóçò 58
Instrukcja instalacji 59-65
Instrukcja Użytkownika 66
Montavimo instrukcijos 67-73
Informacija Vartotojui 74
Istruzioni per l’uso 75-81
Istruzioni per l’utente 82
F
D
ES
DK
NL
GR
PL
LT
I
3
Please note
This product should only be installed by a
suitably qualifi ed electrician or heating installer.
The installation must comply with local Building
Regulations and wiring Regulations, including any
competent person requirements that may exist
Installation
Instructions GB
GB - Installation Instructions
Thermostat features
Temperature range, heating 5-30°C
Water changeover temp
- Cool to Heat
- Heat to Cool
> 30°C
< 16°C
Manual fan speed selector
Thermostat off/auto & fan on
selector
Power supply 230 Vac ± 15%, 50/60Hz
Relay outputs, heat/cool & fan 2 x SPST, 3(1)A, 10-230 Vac,
Type 1B
Dimensions (mm) 110 wide x 90 high x 40 high
Design standard EN60730-2-9
Rated impulse voltage 2.5Kv
Ball hardness test 75°C
Control pollution situation Degree 2
Temperature accuracy ±1°C
Specifi cation
4
GB - Installation Instructions
Product overview
The thermostat is designed for use in systems equipped
with fan coils served by a 2-pipe central changeover system.
The thermostat controls the operation of a motorized valve
which, during heating periods, opens when heat is required
and which, during cooling periods, opens when cooling is
required.
The changeover from heating to cooling is achieved
automatically by measuring the temperature of the fl ow
pipe. If the fl ow temperature exceeds 30°C the thermostat
operates as a heating thermostat, if the fl ow temperature
is less than 16°C the thermostat operates as a cooling
thermostat
Important note: It is essential that the circuit in which
the pipe sensor is located is not closed off and that water
circulates past the sensor at all times. This may require
the fi tting of a bypass valve between system fl ow and
return at the end of each circuit.
Installation
First remove the wallplate from the back of the unit.
Ensure that there is a minimum of 50mm above the
unit and 100mm below the unit in order to mount the
plug-in module.
!
5
Fix at a height of approximately 1.5m from the fl oor,
away from draughts or heat sources such a fan-coil
outlets, sunlight or offi ce equipment.
Pipe sensor location
Fix the pipe sensor to the fl ow pipe using the clamping
band supplied.
Important note: It is essential that the circuit in which
the pipe sensor is located is not closed off and that
water circulates past the sensor at all times when the
system is in operation. This may require the fi tting of a
bypass valve between system fl ow and return to ensure
circulation past the sensor.
!
PS1
BYPASS
PS1
GB - Installation Instructions
6

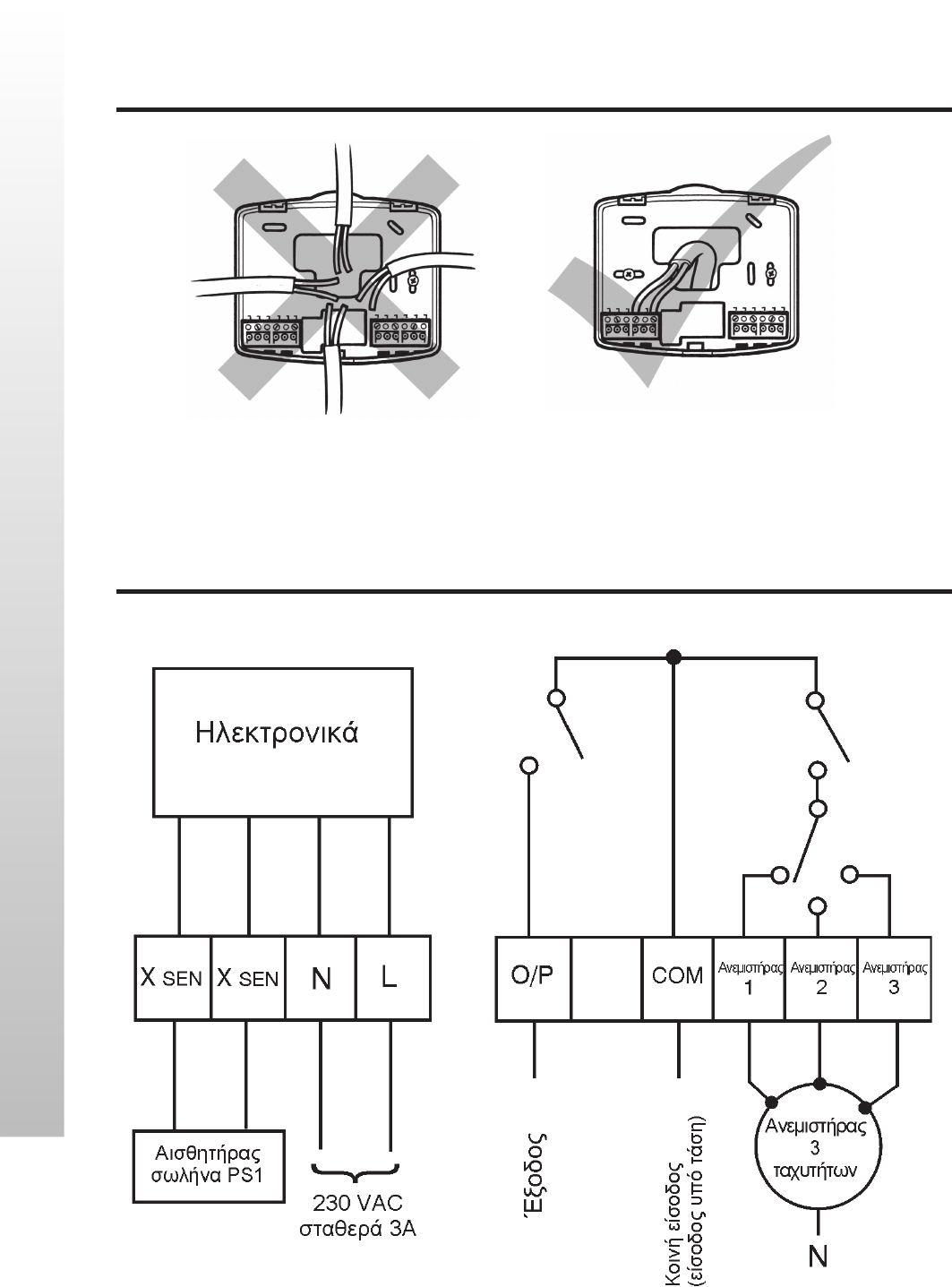

Wiring
2-pipe fan coil application
GB - Installation Instructions
X SEN X SEN NLFAN
3
FAN
2
FAN
1
COM
O/P
3 SPEED
FAN
ELECTRONICS
OUTPUT
COMMON IN
(LIVE IN)
PS1 PIPE
SENSOR
230 VAC
FIXED 3A
N
Note:
If HEAT/COOL/FAN outputs are 230V, link terminals L-COM
7
GB - Installation Instructions
Commissioning
Prior to re-fi tting the thermostat to the wallplate, the DIL
switches on the rear of the unit must be set to the desired
setting.
DIL Switch options, shown in factory set position.
ON
ON/OFF CHRONO
°C °F
Sw On
4
3
2
1
CHRONO 3CHRONO 6
8
DIL Switch descriptions
Switch 4: If set to On/Off, both heating and cooling stages
operate in on/off mode. If set to Chrono, heating
stage operates in chrono-proportional modes,
cooling continues in On/off mode
Switch 3: Active only if switch 4 is set to Chrono. This
switch determines the number of cycles per hour
that the thermostat will impose on the system,
the options are three 20 minute cycles or six 10
minute cycles
Switch 2: Allows Celsius or Fahrenheit temperature scaling
to be selected
Switch 1: Not used in this model
GB - Installation Instructions
9
GB - Installation Instructions
Mounting thermostat to the wallplate
To mount the thermostat to the wallplate, align the
tabs on the top of the thermostat with the apertures in
the wallplate and hinge the thermostat down, pressing
fi rmly to engage the securing clip in the wallplate.
Locking & limiting
To lock or limit the setting range turn the setting dial to 3
and remove knob.
Position the locking springs on the rear of the dial to the
desired position and re-mount the knob ensuring that
number 3 on the dial aligns with the reference mark
on the case.
10
Fan runs continuously
Fan runs with heat or
cool demand
Thermostat off
LED lit green when
thermostat is powered
LED lit orange when
fan running
LCD display shows actual room temperature unless knob is moved at which time
a fl ashing set temperature is momentarily displayed. During heating demand a
fl ame symbol is lit, during cooling demand a snowfl ake symbol is lit
LED lit green during
heating or cooling demand
Fan speed 3
Fan speed 2
Fan speed 1
Temperature setting dial,
read setting off LCD display
Note: Should it be necessary to reset the microprocessor for any reason, a reset button is located beneath the setting dial. Use
a non-metallic point, for example a matchstick, to depress the recessed button.
GB - User Instructions
RESET
button
11
Remarque:
Ce produit doit être installé exclusivement par un
électricien qualifi é ou un installateur de chauffage
compétent et doit être conforme à la version en
vigueur des réglementations de câblage IEEE.
Instructions
d’installation F
F - Instructions d’installation
Thermostat features
Plage de températures, chauffage 5-30°C
Temp de commutation
- Refroidissement à Chauffage
- Chauffage à Refroidissement
> 30°C
< 16°C
Sélecteur de vitesse manuel du
ventilateur
Sélecteur arrêt/automatique
thermostat & marche ventilateur
Alimentation 230 Vac ± 15%, 50/60Hz
Sorties relais, chauffage/
refroidissement & ventilateur
2 x SPST, 3(1)A, 10-230 Vac,
Type 1B
Dimensions (mm) 110 largeur, 90 hauteur, 40 épaisseur
Normes de fabrication EN60730-2-9
Tension de choc nominale 2.5Kv
Essai à la bille 75°C
Niveau de recyclage Degré 2
Précision de la température ±1°C
Specifi cations
12
F - Instructions d’installation
Vue d’ensemble du produit
Le thermostat est conçu pour être utilisé sur des systèmes
équipés d’évaporateurs à ventilation forcée desservis par
un système de commutation central 2 tuyaux. Le thermostat
commande le fonctionnement d’un robinet motorisé qui, pendant
les périodes de chauffage, s’ouvre lorsqu’un chauffage est requis
et, pendant les périodes de refroidissement, s’ouvre lorsqu’un
refroidissement est requis.
La commutation du chauffage au refroidissement s’effectue
automatiquement en mesurant la température du tuyau
d’écoulement. Si la température d’écoulement dépasse 30°C, le
thermostat fonctionne comme un thermostat de chauffage, et si
la température d’écoulement est inférieure à 16°C, le thermostat
fonctionne comme un thermostat de refroidissement.
Remarque importante: Il est primordial que le circuit
dans lequel se trouve le capteur de tuyau ne soit pas
fermé et que l’eau traverse le capteur en permanence.
Ceci peut nécessiter l’installation d’un robinet de
dérivation entre l’écoulement et le retour du système à
l’extrémité de chaque circuit.
Installation
Retirez tout d’abord la plaque murale de l’arrière de l’appareil..
Vous devez disposer d’espacements d’au moins 50 mm au-
dessus et 100 mm en-dessous afi n de pouvoir monter le
module enfi chable.
!
13
Fixez l’appareil à une hauteur d’environ 1,5 m du sol, à
l’écart des courants d’air ou des sources de chaleur telles
que radiateurs, fl ammes nues ou lumière directe du soleil.
Emplacement du capteur de tuyau
Fixer le capteur de tuyau sur le tuyau d’écoulement à
l’aide du collier de serrage fourni.
Remarque importante: Il est primordial que le circuit
dans lequel se trouve le capteur de tuyau ne soit pas
fermé et que l’eau traverse le capteur en permanence.
Ceci peut nécessiter l’installation d’un robinet de
dérivation entre l’écoulement et le retour du système à
l’extrémité de chaque circuit.
!
PS1
BYPASS
PS1
F - Instructions d’installation
Dérivation
14
Application évaporateur à ventilation forcée 2 tuyaux
F - Instructions d’installation
X SEN X SEN NLCOM
O/P
Ventilateur
3 vitesses
Electronique
Sortie
Entrée commun
(Entrée phase)
Capteur de
tuyau PS1
230 VCA
3A Fixe
N
Câblage
Remarque:
Si les sorties CHAUFFAGE/REFROIDISSEMENT/VENTILATEUR sont de
230V, relier les bornes L – COM
15
F - Instructions d’installation
ON
Tout ou rien
°C °F
Sw On
4
3
2
1
CHRONO
CHRONO 3
CHRONO 6
Instructions
Avant de remonter le thermostat sur le support mural, les inter-
rupteurs à DRC à l’arrière de l’appareil doivent être placés dans
les positions de réglage désirées.
Options interrupteurs à DRC, illustrés en position réglés en usine.
17
F - Instructions d’installation
Fixation du thermostat au support mural
Pour fi xer le thermostat au support mural, aligner
les ergots sur la partie supérieure du thermostat aux
ouvertures du support mural et rabattre le thermostat, en
appuyant fermement pour enclencher le clip de fi xation
dans le support mural.
Verrouillage & Limitation
Pour verrouiller ou limiter la plage de réglage, tourner le
cadran de réglage sur 3 et retirer le bouton.
Placer les ressorts de blocage à l’arrière du cadran à la
position désirée et remonter le bouton en s’assurant que
le chiffre 3 sur le cadran soit aligné à la marque de
repère sur le boîtier.
18
F - Instructions d’utilisateur
Le ventilateur tourne en continu
Le ventilateur tourne avec la
demande de chauffage ou de
refroidissement
Thermostat arrêté
La diode est allumée en
vert lorsque le thermostat
est sous tension
La diode est allumée en
orange lorsque le ventila-
teur tourne
L’écran LCD affi che la température ambiante effective, sauf si le bouton est actionné, cas dans lequel la température
défi nie s’affi che momentanément. Pendant la demande de chauffage, un symbole de fl amme est allumé; pendant la
demande de refroidissement, un symbole de fl ocon de neige est allumé.
La diode est allumée en
vert pendant la demande
de chauffage ou de
refroidissement
Vitesse de ventilateur 3
Vitesse de ventilateur 2
Vitesse de ventilateur 1
Cadran de réglage de
température, lire le réglage
sur l’écran LCD
Remarque: S’il est nécessaire de réinitialiser le micro-processeur pour une raison quelconque, un bouton de réinitialisation se
trouve sous le cadran de réglage. Utiliser une pointe non métallique, par exemple une allumette, pour enfoncer le bouton encastré.
Bouton
REINITIALISER
19
Bitte beachten:
Dieses Produkt darf nur von einem qualifi zierten
Elektriker oder Heizungsinstallateur und gemäß den
aktuellen IEEE-Bestimmungen installiert werden.
Installations-
anweisungen D
D - Installationsanweisungen
Technische Daten RET 230 HCW-3
Temperaturbereich, Heizen 5-30 °C
Umschaltungstemperatur
- Kühlen zu Heizen
- Heizen zu Kühlen
> 30 °C
< 16 °C
Manuelle Wahl der Ventilatorstufe
Wahlschalter für Thermostat
Aus/Automatik/Ventilator Ein
Stromversorgung 230 Vac ± 15 %, 50/60 Hz
Relaisausgänge, Heizen/Kühlen
und Ventilator
2 x SPST, 3(1)A, 10-230 Vac,
Typ 1B
Abmessungen (B x H x T) 110 x 90 x 40 mm
Bauart EN60730-2-9
Nennimpulsspannung 2.5 Kv
Verformbarkeit unter Druck 75 °C
Emissionswerte Grad 2
Temperaturgenauigkeit ±1 °C
Technische Daten
20
D - Installationsanweisungen
Produktübersicht
Der Thermostat ist für den Einsatz in Heiz-und Kühlsystemen
im 2-Rohr-System mit Ventilator-Luftkühlern gedacht, wobei
die Umschaltung von Heizen auf Kühlen über ein zentrales
Umschaltsystem erfolgt. Der Thermostat regelt den Betrieb
eines elektrischen Ventils, das während der Heizperiode den
Wärmebedarf und während der Kühlperiode den Kühlbedarf
regelt.
Der Übergang von Heizen auf Kühlen erfolgt automatisch
durch Temperaturmessung am Vorlaufrohr. Übersteigt
die Temperatur 30 °C, arbeitet der Thermostat als
Heizthermostat, bei Temperaturen unter 16°C als
Kühlthermostat.
Wichtiger Hinweis: Der Kreislauf, in dem sich der
Anlegefühler befi ndet, darf nicht gesperrt sein und
Wasser muss jederzeit am Fühler vorbeifl ießen. Hierzu
kann u. U. der Einbau eines Bypass-Ventils zwischen
Systemfl uss und Rücklauf am Ende jedes Heiz-/
Kühlkreises erforderlich sein.
Installation
Entfernen Sie zuerst die Wandplatte auf der Geräterückseite
Um das Einsteckmodul zu befestigen, sind 30 mm nach
oben und 100 mm nach unten freizuhalten.
!
21
Befestigen Sie den Thermostaten in einer Höhe
von 1,5 m über dem Boden, frei von Luftzug oder
Wärmequellen, wie z. B. Heizkörpern, offenen
Feuerstellen oder direktem Sonnenlicht.
Positionierung des Anlegefühlers
Bringen Sie den Anlegefühler mit Hilfe des
mitgelieferten Spannbands am Vorlaufrohr an.
Wichtiger Hinweis: Der Kreislauf, in dem sich der
Anlegefühler befi ndet, darf nicht gesperrt sein und
Wasser muss jederzeit am Fühler vorbeifl ießen. Hierzu
kann u. U. der Einbau eines Bypass-Ventils zwischen
Systemfl uss und Rücklauf am Ende jedes Heiz-/
Kühlkreises erforderlich sein.
!
PS1
BYPASS
PS1
D - Installationsanweisungen
23
D - Installationsanweisungen
ON
EIN/AUS CHRONO
°C °F
Sw On
4
CHRONO 3
CHRONO 6
3
2
1
Inbetriebnahme-Instruktion
Vor dem erneuten Anbau des Thermostats auf die
Wandplatte müssen die DIL-Schalter auf der Geräterückseite
auf die gewünschten Werte eingestellt werden.
DIL-Schalteroptionen, mit werkseitigen Einstellungen
dargestellt:
24
Schalter 4: Bei Einstellung auf Ein/Aus erfolgt sowohl der
Heiz- als auch der Kühlvorgang im Ein/Aus-
Modus. Bei Einstellung auf Chrono erfolgt
sowohl der Heiz- als auch der Kühlvorgang im
zeitproportionalen Modus.
Schalter 3: Nur dann aktiv, wenn Schalter 4 auf Chrono
gestellt ist. Dieser Schalter bestimmt die
Anzahl der Zyklen pro Stunde, die der Ther-
mostat dem System beibringt. Es stehen die
Optionen 3 Zyklen (alle 20 Minuten) oder 6
Zyklen (alle 10 Minuten) zur Auswahl.
Schalter 2: Ermöglicht wahlweise Temperaturangabe in
Celsius oder Fahrenheit.
Schalter 1: In diesem Modell nicht verwendet.
D - Installationsanweisungen
DIL-Schalterbeschreibungen
25
D - Installationsanweisungen
Anbringen des Thermostats an der
Wandplatte
Zur Anbringung des Thermostats auf die Wandplatte sind
die Nasen auf der Thermostatoberseite mit den
Aussparungen in der Wandplatte in Übereinstimmung zu
bringen und nach unten einzuhängen, und durch Andrücken
die Befestigungsklemme in der Wandplatte zu verankern
Blockieren & Begrenzen
Zum Blockieren oder Begrenzen des Einstellbereichs die
Einstellscheibe auf 3 einstellen und Stellknopf entfernen.
Positionieren Sie die Blockierfedern auf der Rückseite der
Einstellscheibe auf die gewünschte Position und bringen Sie den
Stellknopf wieder an, wobei sicherzustellen ist, dass Stellung
Nummer 3 auf der Einstellscheibe mit der Bezugsmarke auf dem
Gehäuse in Übereinstimmung gebracht wird.
26
D - Benutzeranweisung
Ventilator läuft ohne
Unterbrechung
Automatik: Ventilator
läuft mit Wärme-
oder Kühlbedarf
Thermostat aus
•
•
•
Grüne LED-Lampe leuchtet
bei Thermostatbetrieb
Orange LED-Lampe
leuchtet bei laufendem
Ventilator
Das LCD-Display zeigt die aktuelle Raumtemperatur an, es sei denn der Einstellknopf wird
bewegt, wodurch die eingestellte Temperatur kurzzeitig angezeigt wird. Während des Heizbedarfs
leuchtet ein Flammensysmbol, während des Kühlbedarfs ein Schneefl ockensymbol auf.
Grüne LED-Lampe leuchtet
während Heiz- oder Kühlbedarf
Ventilatorgeschwindigkeit 3
Ventilatorgeschwindigkeit 2
Ventilatorgeschwindigkeit 1
Temperatureinstellscheibe,
lesen Sie die Einstellung
von der LCD-Anzeige ab
Hinweis: Sollte die Rücksetzung des Mikroprozessors aus irgendeinem Grund erforderlich sein, befi ndet sich zu diesem Zweck
ein Resetknopf unterhalb der Einstellscheibe. Verwenden Sie einen nichtmetallischen spitzen Gegenstand, z. B. ein Streichholz,
um den Resetknopf zu drücken.
RESET-
Taste
27
Observe que:
Este producto deberá ser instalado solamente por un
electricista cualifi cado o por un instalador de calefacción
competente y deberá instalarse de acuerdo con la
edición vigente de las normas de cableado de la IEEE.
Instrucciones de
instalación ES
ES - Instrucciones de instalación
Especifi caciones
Rango de temperaturas, calefacción 5-30°C
Cambio de temp. - Refrig. a Calef.
- Calef. a Refrig
> 30°C
< 16°C
Selector manual de velocidad del
ventilador
Selector de termostato
desconectado/auto y ventilador
conectado
Alimentación 230 Vac ± 15%, 50/60Hz
Salidas de relé, calef./refrig. y
ventilador
2 x SPST, 3(1)A, 10-230 Vac,
Type 1B
Dimensiones (mm) 110 An x 90 Al x 40 Pr
Norma de fabricación EN60730-2-9
Tensión nominal del impulso 2.5Kv
Ensayo de presión con bola 75°C
Control antipolución Grado 2
Precisión de temperatura ±1°C
Especifi caciones
28
ES - Instrucciones de instalación
Generalidades sobre el producto
El termostato ha sido diseñado para ser utilizado en sistemas
provistos de fan-coil servidos por un sistema central de cambio
de 2 tuberías. El termostato controla el funcionamiento de una
válvula motorizada que, durante los períodos de calefacción, se
abre cuando se requiere calor y que, durante los períodos de
refrigeración, se abre cuando se requiere refrigeración.
Este cambio de calefacción a refrigeración se consigue
automáticamente midiendo la temperatura de la tubería de
impulsión. Si la temperatura de impulsión excede de 30°C, el
termostato funciona como uno de calefacción, si la temperatura
de impulsión es inferior a 16°C, el termostato funciona como uno
de refrigeración.
Nota importante: Es esencial que el circuito en que se
encuentra el sensor de tubería no esté desconectado y que
el agua circule continuamente después del sensor. Esto
puede requerir la instalación de una válvula de derivación
entre el fl ujo y el retorno del sistema al fi nal de cada circuito.
Instalación
En primer lugar, quitar la placa mural de la parte trasera de
la unidad
Debe haber un espacio libre de al menos 50mm arriba y de
100mm abajo con el fi n de montar el módulo enchufable.
!
30
Aplicación como fan-coil de 2 tuberías
ES - Instrucciones de instalación
X SEN X SEN NLCOM
O/P
Ventilador
de 3
velocidades
Sistema
electrónico
Salida
Entrada común
(Entrada activa)
Sensor de
tubería PS1
230 VCA
3A fijos
N
Cableado
Nota:
Si las salidas HEAT/COOL/FAN (Calef/Refrig/Ventilador) son a 230V,
conecte entre sí los terminales L – COM
31
ES - Instrucciones de instalación
Instrucciones de puesta en marcha
Antes de reinstalar el termostato en la placa de pared, los
interruptores DIL de la parte posterior de la unidad deben estar
puestos en las posiciones deseadas.
Opciones de los interruptores DIL, ilustrados en la posición
establecida en fábrica.
ON
On/Off CRONO
°C °F
Sw On
4
3
2
1
CRONO 3CRONO 6
32
Interruptor 4:
Si se pone en On/Off, funcionan la calefacción
y refrigeración en el modo On/Off. Si se pone
en Crono, funcionan la calefacción y refrig-
eración en el modo crono-proporcional.
Interruptor 3: Sólo se activa si el interruptor 4 está puesto en
Crono. Este interruptor determina el número de
ciclos por hora que el termostato hará trabajar al
sistema; las opciones son tres ciclos de 20 minu-
tos o seis ciclos de 10 minutos
Interruptor 2: Permite seleccionar la escala de temperatura
Celsius o Fahrenheit
Interruptor 1: No se usa en este modelo
ES - Instrucciones de instalación
Descripción de los interruptores DIL
33
ES - Instrucciones de instalación
Montaje del termostato en la placa de
pared
Para montar el termostato en la placa de pared, alinee
las orejetas de la parte superior del termostato con
las aberturas de la placa de pared y embisagre el
termostato presionando fi rmemente hacia abajo para
enganchar la presilla de seguridad en la placa de pared.
Bloquear y Limitar
Para bloquear o limitar el margen de ajuste, gire el
cuadrante de ajuste a 3 y saque el botón.
Coloque los resortes de bloqueo de la parte posterior del
cuadrante en la posición deseada y vuelva a montar el
botón cerciorándose de que el número 3 del cuadrante
queda alineado con la marca de referencia de la caja.
34
ES - Instrucciones de usuario
El ventilador funciona
continuamente
El ventilador funciona
bajo demanda de calor
o frío
Termostato desconectado
LED iluminado en verde cuando
está activado el termostato.
LED iluminado en naranja
cuando está en funcionamiento
el ventilador.
El display LCD muestra la temperatura ambiente real a menos que se haya movido el botón, en cuyo caso
aparece momentáneamente la temperatura de ajuste. Durante la demanda de calefacción, se ilumina el
símbolo de una llama, y durante la demanda de refrigeración, se ilumina el símbolo de un copo de nieve.
LED iluminado en verde
durante la demanda de
calefacción o refrigeración
Velocidad del ventilador 3
Velocidad del ventilador 2
Velocidad del ventilador 1
Cuadrante de ajuste de
temperatura; lea en el
display LCD
Nota: Si fuera necesario reponer el microprocesador por cualquier razón, se utilizará el botón de reposición situado bajo el
cuadrante de ajuste. Use una punta no metálica, por ejemplo, una cerilla, para hacer presión sobre el botón embutido.
Botón
RESET
36
DK - Instruktions vejledning
Produktoversigt
Termostaten er udviklet til brug i systemer, der er udstyret med
ventilationskonvektorer med et centralt omskiftningssystem
med 2 rør. Termostaten styrer en motoriseret ventil, som
ved opvarmning åbnes, når der er behov for varme, og ved
afkøling åbnes, når der er behov for kulde.
Omskiftningen fra varme til kulde opnås automatisk
ved, at temperaturen i fremløbsrøret måles. Hvis
fremløbstemperaturen overstiger 30°C, fungerer termostaten
som opvarmningstermostat, og hvis fremløbstemperaturen
er lavere end 16°C, fungerer termostaten som
afkølingstermostat.
Vigtigt: Det er vigtigt, at det kredsløb, som rørsensoren
er placeret i, ikke er lukket af, og at der hele tiden
cirkulerer vand forbi sensoren. Det kan gøre det
nødvendigt at montere en bypass ventil mellem fremløb
og retur i enden af hvert kredsløb.
Vejledning
Fjern først vægpladen bag på enheden
For at kunne montere indstiksmodulet skal der i øverste
venstre hjørne af vægpladen være en afstand på mindst
50 mm over vægpladen og 100 mm under vægpladen.
!
37
Monter den i en højde på ca. 1,5 m fra gulvet væk fra
lufttræks- eller varmekilder såsom radiatorer, åben ild
eller direkte sollys.
Rørsensorens placering
Monter rørsensoren på gennemstrømningsrøret ved
hjælp af den medfølgende fastspændingsrem.
Vigtigt: Det er vigtigt, at det kredsløb, som rørsensoren
er placeret i, ikke er lukket af, og at der hele tiden
cirkulerer vand forbi sensoren. Det kan gøre det
nødvendigt at montere en bypass ventil mellem fremløb
og retur i enden af hvert kredsløb.
!
PS1
BYPASS
PS1
DK - Instruktions vejledning
Omløb
38
Ledningsføring
Ventilationskonvektor med 2 rør
DK - Instruktions vejledning
X SEN X SEN NLCOM
O/P
Ventilator
med 3
hastigheder
Elektronik
Udgang
Fælles ind
(strømførende ind)
PS1-
rørsensor
230 VAC
fast 3A
N
Bemærk:
Hvis VARME/KULDE/VENTILATOR-effekten er 230 V, skal klemmerne L
– COM forbindes
39
DK - Instruktions vejledning
Aktiveringsinstruktioner
Før termostaten monteres på vægpladen igen, skal DIL-kon-
takterne bag på enheden indstilles til den ønskede indstilling.
DIL-kontaktindstillinger, vist i fabriksindstillingen.
ON
TIL/FRA CHRONO
°C °F
Sw On
4
3
2
1
CHRONO 3
CHRONO 6
40
Kontakt 4: Hvis den er indstillet til On/Off, kører både varme-
og kuldefunktionen i on/off-tilstand. Hvis den er
indstillet til Chrono, kører både varme- og kulde-
funktionen i tidsmæssigt proportional tilstand.
Kontakt 3: Kun aktiv, hvis kontakt 4 er indstillet til Chrono.
Denne kontakt bestemmer antallet af kredsløb
pr. time, som termostaten pålægger systemet.
Valgmulighederne er tre kredsløb á 20 minutter
eller seks kredsløb á 10 minutter
Kontakt 2: Giver mulighed for at vælge mellem Celsius
eller Fahrenheit
Kontakt 1: Bruges ikke i denne model
DK - Instruktions vejledning
DIL-kontaktbeskrivelser
42
DK - Brugervejleding
Ventilatoren kører
uafbrudt
Ventilatoren kører med
både varme og kulde
Termostat fra
Lysdioden lyser grønt, når
termostaten anvendes
Lysdioden lyser orange,
når ventilatoren kører
LCD-display, viser den faktiske rumtemperatur, medmindre grebet fl yttes,
hvorved den valgte temperatur vises kortvarigt. Under opvarmning tændes et
fl ammersymbol, og under afkøling tændes et snefnugsymbol
Lysdioden lyser grønt ved
opvarmning og afkøling
Ventilatorhastighed 3
Ventilatorhastighed 2
Ventilatorhastighed 1
Temperaturindstillingshjul,
afl æs indstillingen i LCD-
displayet
Bemærk: Skulle det af en eller anden årsig blive nødvendigt at nulstille mikroprocessoren, er der en nulstillingsknap under
indstillingshjulet. Brug en ikke-metallisk genstand, f.eks. en tændstik, til at trykke på den nedsænkede knap.
RESET-
knap
43
N.B.:
Dit product dient te worden geïnstalleerd door een
vakkundige installateur conform de thans geldende
IEEE-voorschriften voor bekabeling.
Installatie
handleiding NL
NL - Installatie handleiding
Omschrijving
Instelbereik, verwarming 5-30°C
Omschakeltemperatuur
- Koeling naar verwarming
- Verwarming naar koeling
> 30°C
< 16°C
Instelbare ventilatorstand
Selectieschakelaar uit/auto & ventileren
Voeding 230 Vac ± 15%, 50/60Hz
Relaisuitgangen, verwarming/ koeling
& ventilator
2 x SPST, 3(1)A, 10-230
Vac, Type 1B
Afmetingen (mm) 110 x 90 x 40
Constructienorm EN60730-2-9
Nauwkeurigheid ±1°C
Technische specifi caties
45
Rondom de thermostaat dient een vrije ruimte van
minimaal 140 mm te worden aangehouden.
Locatie van de pijpsensor
Bevestig de leidingsensor op de aanvoerleiding met
behulp van de meegeleverde klemband.
Belangrijke opmerking: Het is belangrijk dat de
leidingsensor wordt gemonteerd op een plek waar altijd
stroming is. Hierdoor kan het noodzakelijk zijn om een
kortsluitleiding te monteren aan het eind van elke strang.
!
PS1
BYPASS
PS1
NL - Installatie handleiding
Kortsluit
46
Aansluiting
Toepassing op 2-pijps fancoil
NL - Installatie handleiding
X SEN X SEN NLFAN
3
FAN
2
FAN
1
COM
O/P
3 standen
ventilator
Elektronica
OUTPUT
COMMON
PS1
Leidingsensor
230 V AC
Vast 3 A
N
N.B.:
Wanner de contacten voor verwarmen, koelen en de ventilator 230 V moeten
uitsturen dan moeten de klemmen L en COM worden doorgelust.
47
NL - Installatie handleiding
Inbedrijfstelling
Voordat de thermostaat op de grondplaat wordt gemonteerd,
moeten de DIP-schakelaars aan de achterkant van de ther-
mostaat op de gewenste instelling worden gezet.
Functies DIP-schakelaars.
ON
AAN/UIT CHRONO
°C °F
Sw On
4
3
2
1
CHRONO 3
CHRONO 6
48
Schakelaar 4: Indien ingesteld op Aan/Uit dan worden de
koeling en verwarming aan/uit geregeld. Op
chrono worden zowel koeling als verwarming
chronoproportioneel geregeld.
Schakelaar 3: Alleen actief indien schakelaar 4 is ingesteld
op Chrono. Deze schakelaar bepaalt het
aantal schakelingen per uur, de opties zijn 3
schakelingen per uur of 6 schakelingen per
uur.
Schakelaar 2: Voor de keuze tussen een temperatuuraan-
duiding in Celsius of Fahrenheit
Schakelaar 1: Niet gebruikt in dit model
NL - Installatie handleiding
Beschrijvingen van DIP-schakelaars
49
NL - Installatie handleiding
Monteren van de thermostaat op de
grondplaat
Zet de thermostaat met de nokken in de uitsparingen van
de grondplaat en druk de thermostaat aan de onderzijde
stevig aan om de klem vast te klikken.
Blokkeren & Begrenzen
Draai om het instellingsbereik te vergrendelen of beperk-
en de instellingsdraaischijf naar 3 en verwijder de knop.
Plaats de borgveren aan de achterkant van de
instelknop op de gewenste stand en zet de knop terug
met de 3 naar beneden.
50
NL - Gebruikershandleiding
Ventilator continu
Ventilator draait tijdens
koel- en warmtevraag
Thermostaat
uitgeschakeld
LED brandt groen wanneer de
thermostaat is ingeschakeld
LED brandt oranje wanneer de
ventilator is ingeschakeld
LCD-display toont de kamertemperatuur tenzij de knop wordt verdraaid, dan wordt de ingestelde
temperatuur tijdelijk getoond. Tijdens warmtevraag wordt een vlamsymbool getoond, tijdens koelvraag
wordt een sneeuwvloksymbool getoond.
LED brandt groen bij koel-
of warmtevraag
Ventilatorsnelheid 3
Ventilatorsnelheid 2
Ventilatorsnelheid 1
Instelknop, lees instelling
af van LCD-display
N.B.: Onder de instelknop bevindt zich een resetknop om de microprocessor te resetten. Gebruik een niet-metalen punt, bijvoor-
beeld een lucifer om de verzonken knop in te drukken.
RESET-
knop
51
Ðáñáêáëïýìå óçìåéþóôå:
Áõôü ôï ðñïúüí èá ðñÝðåé íá åãêáèßóôáôáé áðü
åéäéêåõìÝíï çëåêôñïëüãï Þ áñìüäéï èåñìéêü åãêáôáóôÜôç
êáé èá ðñÝðåé íá åßíáé óýìöùíá ìå ôçí éó÷ýïõóá Ýêäïóç
ôùí êáíïíéóìþí çëåêôñéêþí åãêáôáóôÜóåùí ôïõ ÉÅÅÅ.
Ïäçãßåò
åãêáôÜóôáóçò GR
GR - Ïäçãßåò åãêáôÜóôáóçò
Χαρακτηριστικά
Εύρος θερμοκρασίας, θέρμανση 5-30°C
Μεταγωγή θερμοκρασίας
- Ψύξη προς Θέρμανση
- Θέρμανση προς Ψύξη
> 30°C
< 16°C
Χειροκίνητος επιλογέας ταχύτητας
ανεμιστήρα
Επιλογέας αυτόματης απενεργοποίησης
θερμοστάτη (off/auto) και ενεργοποίησης
ανεμιστήρα (fan on)
Mπαταρίες λειτουργίας 230 Vac ± 15%, 50/60Hz
Έξοδοι ρελέ, θέρμανση/ψύξη και
ανεμιστήρας
2 x SPST, 3(1)A, 10-230
Vac, Type 1B
Διαστάσεις (μήκος x ύψος x βάθος)110mm x 90mm x 40mm
Προδιαγραφές σχεδιασμού EN60730-2-9
Ονομαστική τάσης ώθησης 2.5Kv
Δοκιμή σφαιρικής πίεσης 75°C
Κατάσταση ελέγχου ρύπανσης Degree 2
Ακρίβεια θερμοκρασίας ±1°C
ÐñïäéáãñáöÞ
53
Στερεώστε σε ύψος περίπου 1,5 m από το δάπεδο μακριά
από ρεύματα ή πηγές θερμότητας όπως σώματα καλοριφέρ,
γυμνή φλόγα ή άμεσο ηλιακό φως.
Τοποθέτηση αισθητήρα σωλήνα
Στερεώστε τον αισθητήρα σωλήνα στο σωλήνα ροής
χρησιμοποιώντας την ταινία σύσφιγξης που παρέχεται.
Σημαντική σημείωση: Είναι απαραίτητο να μην είναι κλειστό
το κύκλωμα στο οποίο βρίσκεται ο αισθητήρας σωλήνα και το
νερό να κυκλοφορεί πάντοτε πέρα από τον αισθητήρα. Αυτό
μπορεί να απαιτεί την τοποθέτηση βαλβίδας παράκαμψης
μεταξύ ροής και επιστροφής συστήματος στο τέλος κάθε
κυκλώματος.
!
PS1
BYPASS
PS1
GR - Ïäçãßåò åãêáôÜóôáóçò
ÐáñÜêáìøç
54
Εφαρμογή fan coil 2 σωλήνων
GR - Ïäçãßåò åãêáôÜóôáóçò
ÇëåêôñéêÞ óýíäåóç
Σημείωση:
Εάν οι έξοδοι HEAT/COOL/FAN (ΘΕΡΜΑΝΣΗ/ΨΥΞΗ/ΑΝΕΜΙΣΤΗΡΑΣ) είναι
230V, συνδέστε τους ακροδέκτες L – COM.
55
GR - Ïäçãßåò åãêáôÜóôáóçò
Ïäçãßá
Πριν από την επανεγκατάσταση του θερμοστάτη στον πίνακα
τοίχου, οι διακόπτες DIL στο πίσω μέρος της μονάδας πρέπει να
τοποθετούνται στην επιθυμητή ρύθμιση.
Επιλογές διακόπτη DIL που παρουσιάζονται στη θέση ρύθμισης
του εργοστασίου.
56
Διακόπτης 4: Εάν ρυθμιστεί σε On/Off, τόσο η θέρμανση όσο
και η ψύξη λειτουργούν με τρόπο εντός/εκτός.
Εάν ρυθμιστεί σε Chrono, τόσο η θέρμανση
όσο και η ψύξη λειτουργούν με χρονοαναλογικό
τρόπο.
Διακόπτης 3: Είναι ενεργοποιημένος μόνο εάν ο διακόπτης
4 είναι ρυθμισμένος σε Chrono. Αυτός ο
διακόπτης προσδιορίζει τον αριθμό των
κύκλων ανά ώρα που θα επιβάλει στο
σύστημα ο θερμοστάτης. Οι επιλογές είναι
τρεις κύκλοι των 20 λεπτών ή έξι κύκλοι των
10 λεπτών.
Διακόπτης 2: Επιτρέπει την επιλογή κλίμακας
θερμοκρασίας Κελσίου ή Φαρενάιτ
Διακόπτης 1: Δεν χρησιμοποιείται σ’ αυτό το μοντέλο
GR - Ïäçãßåò åãêáôÜóôáóçò
Περιγραφή διακοπτών DIL
57
GR - Ïäçãßåò åãêáôÜóôáóçò
Εγκατάσταση θερμοστάτη σε πίνακα
ελέγχου
Για την εγκατάσταση του θερμοστάτη στον πίνακα τοίχου,
ευθυγραμμίστε τα αυτιά στο πάνω μέρος του θερμοστάτη
με τα ανοίγματα στον πίνακα τοίχου και περιστρέψτε τον
θερμοστάτη προς τα κάτω, πιέζοντας σταθερά για να πιάσει
το κλιπ ασφάλειας στον πίνακα τοίχου.
Ασφάλιση και περιορισμός
Για να ασφαλίσετε ή να περιορίσετε το εύρος ρύθμισης,
στρέψτε το δίσκο στο 3 και αφαιρέστε το κουμπί.
Τοποθετήστε τα ελατήρια ασφάλισης στο πίσω μέρος του
δίσκου στην επιθυμητή θέση και επανατοποθετήστε το
κουμπί αφού βεβαιωθείτε ότι ο αριθμός 3 στο δίσκο είναι
ευθυγραμμισμένος με το σημάδι αναφοράς στο περίβλημα.
58
GR - Ïäçãßåò ÷ñÞóçò
Ο ανεμιστήρας λειτουργεί
συνεχώς
Ο ανεμιστήρας λειτουργεί
με τη ζήτηση θερμότητας
ή ψύξης
Θερμοστάτης εκτός
Η LED ανάβει πράσινη
όταν ενεργοποιείται ο
θερμοστάτης
Η LED ανάβει πορτοκαλιά
όταν λειτουργεί ο
ανεμιστήρας.
Η οθόνη LCD δείχνει την υπάρχουσα θερμοκρασία χώρου εκτός εάν μετακινείται το κουμπί,
οπότε απεικονίζεται στιγμιαία η θερμοκρασία ρύθμισης. Κατά τη ζήτηση θέρμανσης ανάβει
σύμβολο φλόγας, ενώ κατά τη ζήτηση ψύξης ανάβει σύμβολο νιφάδας χιονιού
Η LED ανάβει πράσινη κατά
τη ζήτηση θέρμανσης ή ψύξης
Ταχύτητα ανεμιστήρα 3
Ταχύτητα ανεμιστήρα 2
Ταχύτητα ανεμιστήρα 1
Δίσκος ρύθμισης θερμοκρασίας,
διαβάστε από την οθόνη LCD
Σημείωση: Εάν για οποιονδήποτε λόγο είναι αναγκαίο να επαναφερθεί ο μικροεπεξεργαστής, κάτω από το δίσκο ρύθμισης
τοποθετείται ένα πλήκτρο επαναφοράς. Χρησιμοποιήστε μη μεταλλικό ραβδάκι, για παράδειγμα σπιρτόξυλο για να πιέσετε το
πλήκτρο που βρίσκεται σε εσοχή.
Πλήκτρο
RESET
59
Prosimy pamiętać:
Produkt ten powinien być instalowany wyłącznie przez
wykwalifi kowanego elektryka lub instalatora ogrzewania.
Montaż należy przeprowadzać zgodnie z aktualnymi
przepisami dotyczącymi przewodów elektrycznych IEEE.
Instrukcja
instalacji PL
PL - Instrukcja instalacji
Specyfi kacja
Zakres temperatur, grzanie 5-30°C
Zmiana temperatury
- Chłodzenie na grzanie
- Grzanie na chłodzenie
> 30°C
< 16°C
Ręczny wybór prędkości
wentylatora
Stan pracy termostatu:
wyłączony/praca automatyczna
z wentylatorem
Zasilanie 230 Vac ± 15%, 50/60Hz
Wyjścia przekaźnika, grzanie/
chłodzenie i wentylator.
2 x SPST, 3(1)A, 10-230 Vac,
Type 1B
Wymiary (mm) 110 dł., 90 wys., 40 szer.
Zgodność z normąEN60730-2-9
Znamionowe napiecie impulsu 2.5Kv
Dokładność regulacji ±1°C
Specyfi kacja

Produkspesifikasjoner

Merke: Danfoss
Kategori: Termostat
Modell: RET 230 HCW-3 installatie

Trenger du hjelp?

Hvis du trenger hjelp med Danfoss RET 230 HCW-3 installatie still et spørsmål nedenfor, og andre brukere vil svare deg


Termostat Danfoss Manualer

Danfoss

Danfoss RET1000 MS Bruksanvisning

27 Oktober 2024
Danfoss

Danfoss RA 2960 Bruksanvisning

27 Oktober 2024
Danfoss

Danfoss TP500 Bruksanvisning

27 Oktober 2024
Danfoss

Danfoss ECtemp 130 Bruksanvisning

27 Oktober 2024
Danfoss

Danfoss RA 2000 Bruksanvisning

27 Oktober 2024
Danfoss

Danfoss ECtemp Next Plus Bruksanvisning

27 Oktober 2024
Danfoss

Danfoss TP75-RF Bruksanvisning

27 Oktober 2024
Danfoss

Danfoss TPOne-S Bruksanvisning

27 Oktober 2024
Danfoss

Danfoss TP5E Bruksanvisning

27 Oktober 2024
Danfoss

Danfoss TP7000 Bruksanvisning

27 Oktober 2024

Termostat Manualer

Nyeste Termostat Manualer

Devi

Devi DEVIreg 850 Bruksanvisning

9 April 2025
Hoffman

Hoffman ATEMNO Bruksanvisning

6 April 2025
Sorel

Sorel RC21 Bruksanvisning

6 April 2025
Worcester-Bosch

Worcester-Bosch Greenstar Comfort I RF - 2023 Bruksanvisning

4 April 2025
Watts

Watts MILUX Chrono-thermostat Bruksanvisning

4 April 2025
Watts

Watts Wattstemp 850 - 860 - Flush mounting thermostat series Bruksanvisning

4 April 2025
Watts

Watts WFHT-BASIC 24V Belux Bruksanvisning

4 April 2025
Wodtke

Wodtke FT1 Bruksanvisning

3 April 2025
Fantini Cosmi

Fantini Cosmi L03B Bruksanvisning

2 April 2025
Fantini Cosmi

Fantini Cosmi L02A Bruksanvisning

2 April 2025
