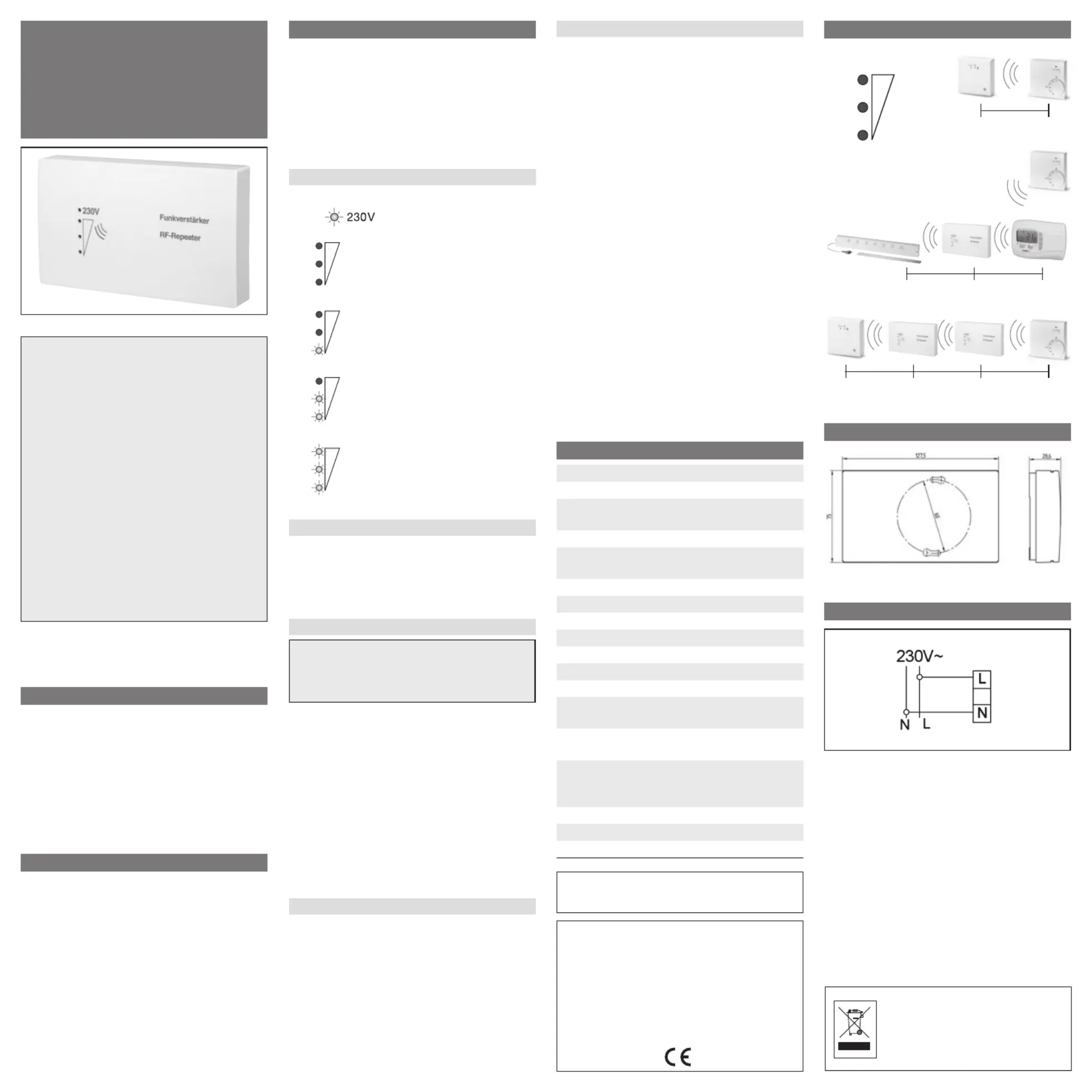

Side 1/6
468 931 003 362-1
Bedienungs- und
Installationsanleitung
Funkrepeater
INSTAT 868-rep
1 Verwendung
Funkrepeater für INSTAT 868 r…
(Funk-Thermostat).
• zur Reichweitenvergrößerung zwischen
INSTAT 868-r… Funk-Thermosaten und INSTAT
868-a… Funk-Empfängern.
• Verbesserung der Übertragungssicherheit bei
schwierigen Umgebungsbedingungen.
2 Merkmale
• Verstärkt das Funksignal von INSTAT 868-r.
Funk-Thermostaten
• 2 Repeater können in Serie verwendet werden.
• Der Repeater bindet sich automatisch in vor-
handene Verbindungen des INSTAT 868 Systems
ein.
• Nur ein Repeater für mehrere Verbindungen
nötig.
• Arbeitet vollautomatisch, ohne Eingriff des
Benutzers
• Anzeige der empfangenen Signalqualität über
3 LEDs
• Anzeige ob Betriebsspannung vorhanden ist
Achtung1!
Das Gerät darf nur durch einen Elektrofach-
mann geöffnet und gemäß dem Schaltbild im
Gehäusedeckel bzw. nach dieser Anleitung
installiert werden.
Dabei sind die bestehenden Sicherheits-
vorschriften zu beachten.
Um Schutzklasse II zu erreichen müssen ent-
sprechende Installationsmaßnahmen ergriffen
werden.
Dieses unabhängig montierbare Gerät dient
der Steuerung von Temperaturreglern aus-
schließlich in trockenen und geschlossenen
Räumen, mit üblicher Umgebung.
Dieses elektronische Gerät entspricht der DIN
EN 60730, es arbeitet nach der Wirkungs-
weise Typ 1.
3 Funktionsbeschreibung
Der INSTAT 868-rep ist ein Signalverstärker für
Funksignale. Der Repeater verstärkt die emp-
fangenen Signale der INSTAT 868-r Sender voll-
automatisch.
Nur Signale der INSTAT 868-r… Sender werden
verstärkt.
3.1 Funktion der Lampen
Lampe Betriebsspannung vorhanden
Keine Lampe
kein oder sehr geringes Signal
(nicht genug zum Verstärken)
Lampe 1
geringes Signal
Lampe 2
gutes Signal
Lampe 3
sehr gutes Signal
3.2 Installation
Montage: z.B.
• Auf UP-Dose, ggf. über Adapterrahmen
ARA 1,7E
Elektrischer Anschluß:
Elektrischer Anschluß in folgenden Schritten:
• Öffnen des Deckels
(Schnappbefestigung linke Seite des Deckels)
• Abnehmen des Gehäuseoberteils
• Anschluß gemäß Schaltbild (s. Gehäuseober-
teil)
Der Repeater verstärkt nun vollautomatisch die
empfangenen Signale der INSTAT 868-r Sender.
Es sind keine weiteren Aktivitäten des Benutzers
nötig.
3.3 Ort der Anbringung
Der Repeater muss in geeigneter Entfernung zum
Sender montiert werden.
Die richtige Distanz ist gegeben wenn die
Lampen 2 oder 3 leuchten .
Hinweis: Maximal 2 Repeater können in Serie
verwendet werden. Z.B. wenn die normale Über-
tragungsreichweite 30 m beträgt, kann mit 2
Repeatern diese Distanz auf bis zu 90m erhöht
werden.
Achtung:
Gefahr eines elektrischen Schlages, Strom-
kreis spannungsfrei schalten.
3.4 Test der Funktion
Wenn die Lampen 2 oder 3 leuchten, arbeitet das
Gerät korrekt.
Die Lampen sind nur aktiv, wenn ein Signal emp-
fangen wird. Wenn nur ein Sender vorhanden ist,
werden Signale nur alle 10 Minuten für einen
kurzen Zeitraum übertragen.
Funkübertragung auslösen:
Die Temperatur am Sender auf den maximalen
Wert stellen, nach wenigen Sekunden wird eine
Übertragung ausgelöst. Für eine weitere Über-
tragung die Temperatur auf den minimalen Wert
stellen.
Dies funktioniert bei allen Sendern.
Hinweis: Nach dem Test die Temperatur wieder
auf den ursprünglichen Wert zurückstellen.
Spezielle Aktionen um eine Übertragung aus-
zulösen:
INSTAT 868-r:
Funktion Ein/Aus…. per Hand (siehe dort 5.8)
INSTAT 868-r1:
Reset Taste (unter Deckel) drücken
(siehe dort 5.1)
5 Technische Daten
Typ INSTAT 868-rep
Bestellnummer 0536 91…
Betriebsspannung 230 V~ (195 … 253 V)
50/60 Hz
Verlustleistung < 1.5 W
Betriebstemperatur 0 … +40°C
(ohne Betauung)
Lagertemperatur –20 … +60°C
Antenne intern
Trägerfrequenz 868,95 MHz
Software Klasse A
Verschmutzungsgrad 2
Bemessungs-Stoß-
spannung 2,5 kV
Temperatur der
Kugeldruckprüfung 75°C
Spannung für EMV
Störaussendungs-
prüfungen 230V
Schutzart IP 30
Schutzklasse II siehe Achtung1
Gewicht ~140 g
Dieser Funksender darf in allen EU und EFTA-
Staaten betrieben werden.
Hiermit erklärt der Hersteller, dass sich dieses
Gerät in Übereinstimmung mit den grund-
legenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie R&TTE
1999/5/EG befindet.
Die Konformitätserklärung kann unter
„www.funk868MHz.de“ eingesehen werden.
6 Prinzipdarstellungen
7 Maße
8 Schaltbild
Distanz 3 x D
Distanz 2 x D
Distanz 1 x D
Max.
Signal
Min.
Signal
Lampe
1
2
3
This repeater can be used in all EU and
EFTA countries.
The manufacturer herewith declares that the
device complies with the basic requirements
and all other relevant regulations of the R&TTE
1999/5/EG directive.
The declaration of conformity can be down-
loaded from www.funk868MHz.de".
468 931 003 362-1
Operating and
Installation instructions
RF Repeater
INSTAT 868-rep
1 Use
Radio Frequency Repeater for INSTAT 868 r…
(Room temperature controller).
• Increases the distance of radio transmission
between INSTAT 868-r… RF-thermostats and
INSTAT 868-a… receivers.
• Improves the received signal quality of a
receiver.
2 Features
• Amplifies the radio signal of INSTAT 868-r..
thermostats
• 2 Repeater can be used in sequence
• The repeater inserts it self automatically into
already existing radio links of the INSTAT 868
system.
• Only one repeater for many existing radio links
• Automatic working without any action from
user
• Indication of received signal strength via 3 LEDs
• Indication of available mains power
Attention 1!
The radio receiver may be installed only by a
specialist in compliance with the circuit dia-
gram enclosed in the top housing cover or in
compliance with these instructions.
The current safety regulations must be
observed.
In order to achieve class of protection II,
adequate installation measures must be
taken.
This electronic device, which is looped into
the connection lead, is intended for tem-
perature control in dry and closed rooms
only.
This electronic device was created according
DIN EN 60730, it operates according working
principle type 1.
3 Functional description
The INSTAT 868-rep is an amplifier for RF signals.
The repeater repeats the received signals auto-
matically.
Only signals from INSTAT 868 transmitters will be
amplified.
3.1 Function of the Lamps
Lamp mains power available
No lamp
no or very low signal power
(not enough for repeating)
Lamp 1
low signal power
Lamp 2
good signal power
Lamp 3
very good signal power
3.2 Installation
Installation: e.g.
• Directly on the wall
• If necessary, on conduit box, by means of
ARA 1,7 E pattress.
Electrical connection
To make this connection, follow this:
• Remove the cover (snap fix on left side of
cover)
• Remove top part of housing
• Make the connection in compliance with the
circuit diagram (see top part of housing)
The repeater now repeats the received signals
automatically.
There is no user action needed to add the device
into existing radio links.
3.3 Location
The Repeater should be located in a proper dis-
tance from the transmitter
The right distance will be reached when lamp 2
or 3 are active.
Note: Maximum 2 repeaters can work in
sequence. E.g. if the normal transmission distance
in the environment will be 30m, with the repeater
this distance can be extended up to 90 m.
Attention:
Danger of electric shock, disconnect device
from power supply
3.4 Testing the function
When lamps 2 or 3 are active, the device is
working properly.
The lamps are only active, if there is a radio sig-
nal. If there is only one transmitter this will
happen only all 10 minutes for a short period of
time.
To force radio transmission:
Turn the temperature on the transmitter to
maximum value after some seconds there will be
a transmission. After having done this turn the
temperature to minimum value for activating the
next transmission.
This is working on all transmitters.
Note: After having finished the test set the tem-
perature to the original value.
Specific actions to force transmission
INSTAT 868-r:
Manually switching on/off the output
(see there 6.12)
INSTAT 868-r1:
press Reset (below cover, see there 5.1)
5 Technical data
Order type INSTAT 868-rep
Order No. 0536 91…
Operating voltage 230 V~ (195 to 253 V)
50/60 Hz
Power consumption < 1.5 W
Operating temperature 0 … +40°C
(no condensation)
Storage temperature –20 … +60°C
Antenna internal
Carrier frequency 868,95 MHz
Software class A
Degree of pollution 2
Shock load voltage 2,5 KV
Ball test temperature
pressure limit 75°C
Voltage and current for
EMC electromagnetic
capacity tests 230 V
Degree of protection IP 30
Class of protection II (see Attention1)
Weight ~ 140 g
6 Working Principles
7 Dimensions
8 Wiring Diagram
Distanz 3 x D
Distanz 2 x D
Distanz 1 x D
Max.
Signal
Min.
Signal
Lampe
1
2
3
