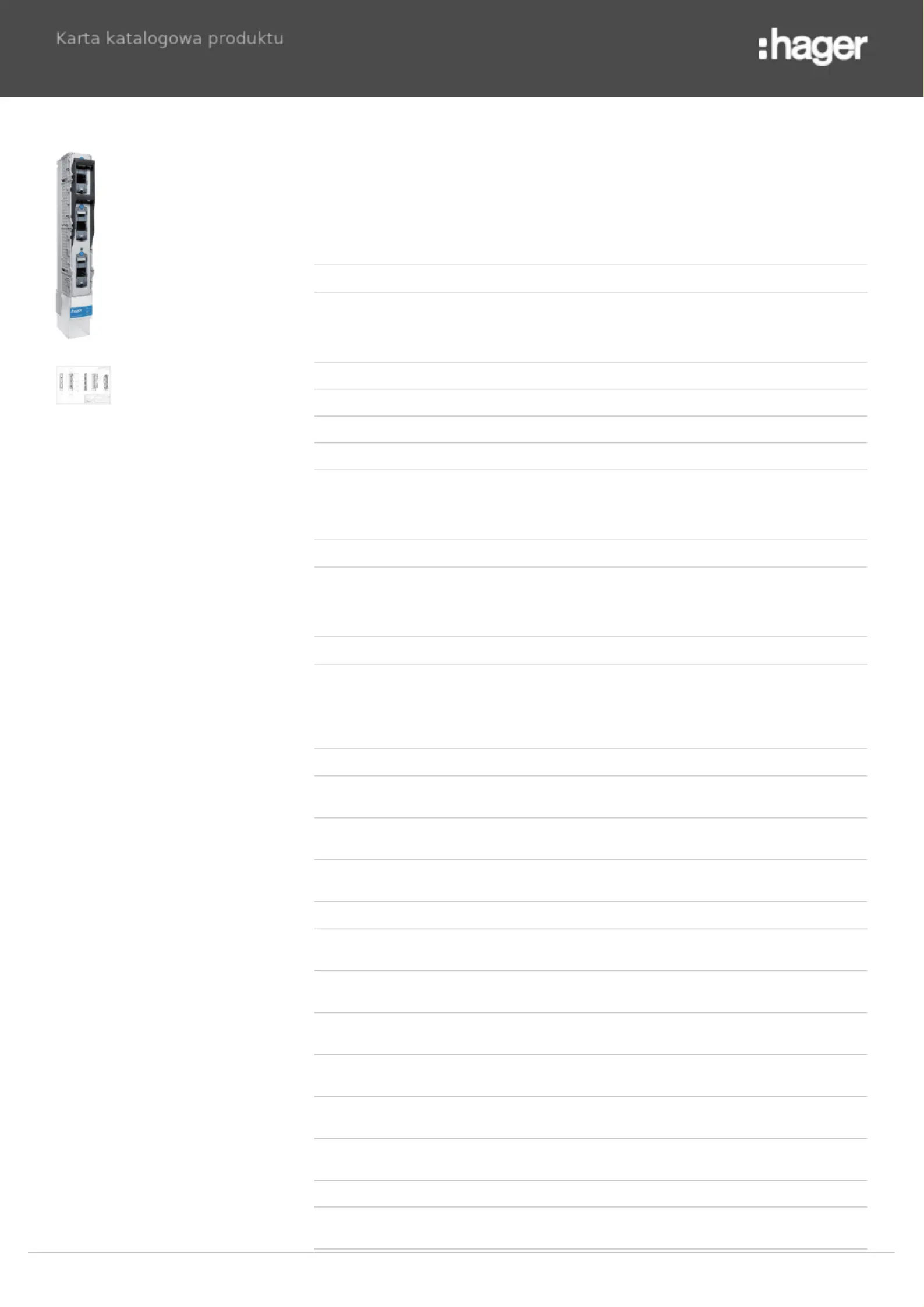

LVSG1CPX
LVSG1CPX
LV rozłącznik bezp.listw. NH1 3P 250A 690VAC szyny 185mm zac.śr.M12
Specyfikacja techniczna
Konstrukcja
Liczba biegunów 3 P
Układ biegunów 3 P
Konfiguracja
hasdistancebetweenrailcentre40mm Nie
hasdistancebetweenrailcentre50mm Nie
hasdistancebetweenrailcentre60mm Nie
hasdistancebetweenrailcentre100mm Nie
hasdistancebetweenrailcentre185mm Tak
Charakterystyka elektryczna
Napięcie znamionowe łączeniowe Ue (AC) 690 V
Częstotliwość 50/60
Napięcie
Znamionowe napięcie izolacji Ui 1000 V
Znamionowe napięcie udarowe
wytrzymywane Uimp 12 kV
Prąd
Prąd zwarciowy umowny 120 kA
Prąd znamionowy obwodu dla Ue=400V AC
zgodnie z PN-EN 61439-1 5.3.2 250 A
Prąd znamionowy obwodu dla Ue=500V AC
zgodnie z PN-EN 61439-1 5.3.2 250 A
Prąd znamionowy obwodu dla Ue=690V AC
zgodnie z PN-EN 61439-1 5.3.2 250 A
Prąd znamionowy In 250 A
Znamionowy krótkotrwały prąd
wytrzymywany 1s 10 kA
Prąd znamionowy zwarciowy umowny dla
Ue=400V zgodnie z PN-EN 61439-1 3.8.10.4 120 kA
Prąd znamionowy zwarciowy umowny dla
Ue=690V zgodnie z PN-EN 61439-1 3.8.10.4 100 kA
Wkładka bezp. podczas testu. Znam. prąd
zwarciowy Ue=400V IEC 61439-1 3.8.10.4 250
Wkładka bezp. podczas testu. Znam. prąd
zwarciowy Ue=500V IEC 61439-1 3.8.10.4 250
Wkładka bezp. podczas testu. Znam. prąd
zwarciowy Ue=690V IEC 61439-1 3.8.10.4 200
Konwertor termiczny prądu 320 A
Ob. prądy cieplne wolne powietrze +wkł.
bezp. +nom. poprz. IEC 60947-1 4.3.3.2.1 250 A
Z zastrzeżeniem zmian technicznych
Obciążalność prądowa prądu przemiennego
AC22 w kategorii B 250 A
Obciążalność prądowa prądu przemiennego
AC23 w kategorii B 250 A
Prąd znamionowy zwarciowy umowny dla
Ue=500 V zgodnie z PN-EN 61439-1
3.8.10.4 120 kA
Prąd / Temperatura
Prąd znamionowy w temperaturze 40°C 250 A
Prąd znamionowy w temperaturze 45°C 237.5 A
Prąd znamionowy w temperaturze 50°C 225 A
Prąd znamionowy w temperaturze 55°C 212.5 A
Prąd znamionowy w temperaturze 60°C 200 A
Prąd znamionowy w temperaturze 65°C 187.5 A
Prąd znamionowy w temperaturze 70°C 175 A
Bezpiecznik
Wielkość wkładki bezpiecznikowej NH1
Wymiary
Głębokość produktu 190 mm
Wysokość produktu 671 mm
Długość 671 mm
Szerokość produktu 100 mm
Szerokość szyn zbiorczych 5 / 10 mm
busbardistance 185 mm
Moc
Całkowite straty mocy dla prądu
znamionowego 27 W
Strata mocy przy pełnym obciążeniu 96 W
Maksymalna utwata mocy wkładki
bezpiecznikowej 23 W
Energia tracona w przewodach 50.44 W
Wytrzymałość
Wytrzymałość elektryczna (liczba cykli) 200
Wytrzymałość mechaniczna (liczba cykli) 1400
Całkowity okres użytkowania (wytrzymałość
mech. i elektr.) IEC 60947-3 Tab 4 1600
Materiał
Waga miedzi w produkcie 1699 g
Waga srebra w produkcie 2.18 g
Materiał Tworzywo / metal
Instalacja / Montaż
Moment dokręcający 32 Nm
Moment obrotowy przy montażu na szynie
zbiorczej 32 Nm
Podłączenie
Z zastrzeżeniem zmian technicznych
Rodzaj przyłącza Połączenie śrubowe
Norma
Kategoria użytkowania dla Ue=400V AC
zgodnie z IEC 60947-3 Tab. 5 AC-23B
Kategoria użytkowania dla Ue=500V AC
zgodnie z IEC 60947-3 Tab. 5 AC-22B
Kategoria użytkowania dla Ue=690V AC
zgodnie z IEC 60947-3 Tab. 5 AC-21B
Dyrektywa europejska WEEE dotyczy
Standardowy przekrój zgodnie z IEC 60947-
1 Tabele 9 i 10 120 mm²
Bezpieczeństwo
Stopień ochrony IP2X
Bezhalogenowy Tak
Warunki użytkowania
Temperatura robocza -25…55 °C
Stopień zanieczyszczenia zgodnie z IEC
60664 / IEC 60947-2. 3
Temperatura przechowywania/transportu -40…70 °C
Waga
weight 4.51 kg
Z zastrzeżeniem zmian technicznych
