Side 1/13
Montageanleitung
Installation Instructions
Notice de Montage
Absoluter
Winkelcodierer RN
Absolute Encoder RN
Codeur absolu RN
R
Id-Nr.29654101 Sachnr.701081/04 08/2010
Bestimmungsgemäße Verwendung
Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte.
Jede Winkelstellung wird als Zahlenwert ausgegeben. Mit den Werten
lassen sich Winkelbewegungen messen und Positionen bestimmen.
• Versorgungsspannung und Anzahl der Schritte laut Typaufkleber.
• max. Drehzahl mechanisch: 10 000min-1
• max. Drehzahl elektrisch:
6000min-1 (≤10bit); 3000min-1 (11bit); 1500min-1 (12bit)
• Ausgänge kurzschlußfest gegen UNund UP< 1 Minute
Montage
Schalten Sie die Anlage spannungsfrei. Der Antrieb darf wäh-
rend der Montage nicht in Betrieb gesetzt werden.
Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnli-
chem Werkzeug behandeln: Zerstörungsgefahr!
Drehgeber und Antrieb sollten
durch eine flexible Kupplung ver-
bunden werden, um Wellen- und
Lagerschäden zu vermeiden.
Bei Wegmessung mit Ritzel und
Zahnstange sollte der Befesti-
gungswinkel auf ein federndes
Unterteil montiert werden. Bei
Wegmessung mit Meßrad sollten
Drehgeber und Meßrad am Ende
eines flexibel gelagerten Hebels
montiert werden.
SEITE 1

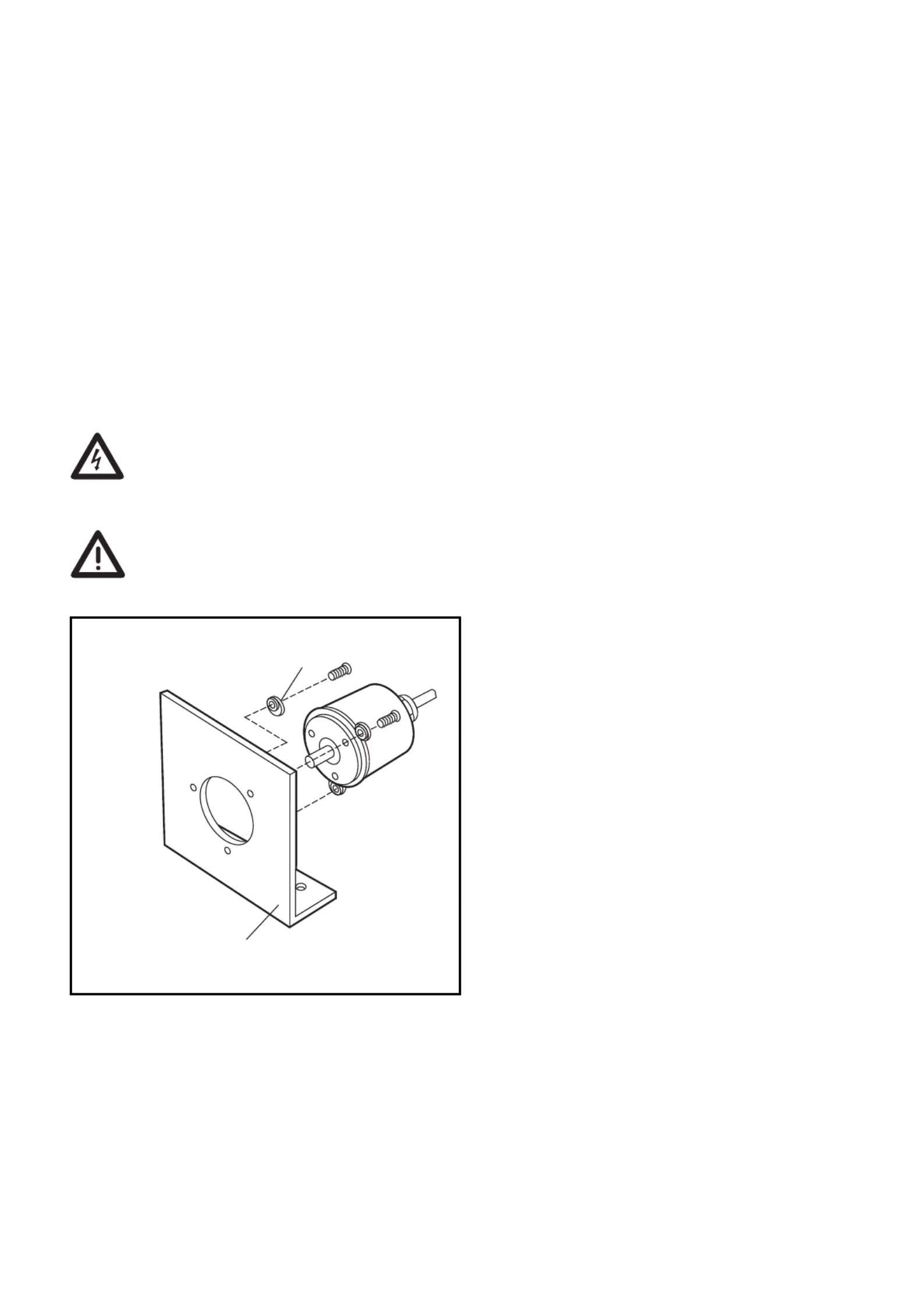

Befestigungsexzenter
Befestigungswinkel E60034
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder
Steckerverbindungen lösen!
Ausgangssignale:
• 5V-Version: TTL-Ausgang, 6mA
• 10-30V-Version: HTL-Ausgang 20mA, kurzschlußfest
Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 20m
(5V-Version); 100m (10-30V-Version); getrennt von Störquellen verle-
gen (Mindestabstand ca. 20cm). Gehäuse von Drehgeber, Verbin-
dungsstecker/ Klemmkasten und Auswerteelektronik über den Schirm
miteinander verbinden und erden.
Impulsdiagramm
SEITE 2
12,5
A
4
3
C
50
58
3
B
h7
7,6
14
16
120°
30°
42
M4 5 tief
t1 t2
t1 t2
Freigabe A
t1, t2 <60 ns
Freigabe B
Spuren 3...10 (8, 9, 10bit)
7...12 (11, 12bit/TTL)
Spuren 1...2 (8, 9, 10bit)
1...6 (11, 12bit/TTL)
B = 10 →C = 6
B = 20 →C = 10
A = 51 (5V / 8...12bit) (10-30V / 8...10bit)
A = 62 (10-30V /11...12bit)
