Side 1/2
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401784A0 01 2212
03832
BY-ALARM PLUS
Scheda ricetrasmettitore By-alarm Plus, collegamento in radiofrequenza 868
MHz, connesso alla centrale via BUS, 2 antenne per polarizzazione orizzontale
e verticale in antenna-diversity.
La scheda ricetrasmettitore, attraverso la quale vengono integrati nell'impianto i rivelatori e i tele-
comandi radiofrequenza, è un dispositivo bidirezionale che permette di espandere il numero delle
zone della centrale mediante collegamento al BUS. Va installata assieme alla centrale 03800-
03801-03802 nella scatola 03814 o in quella di adattamento centralino 03816.
COLLEGAMENTI
Il collegamento con la centrale va effettuato con un cavo schermato a 4 (o più) fili.
Attenzione: La calza va collegata ad uno dei morsetti di massa (o GND) solo dal lato della
centrale e deve seguire tutto il BUS senza essere collegata a massa in altri punti.
Il collegamento della scheda va effettuato sui morsetti “+ D S -” della centrale.
SEGNALAZIONI DEI LED
• Se la centrale è in fase di arruolamento delle periferiche BUS e il ricetrasmettitore NON è stato
ancora indirizzato, i LED 1 e 2 lampeggiano alternativamente.
• Se la centrale è in fase di arruolamento delle periferiche BUS e il ricetrasmettitore E' stato
indirizzato, i LED 1 e 2 visualizzano l’indirizzo assegnato al dispositivo, ossia:
- il LED 2 lampeggia un numero di volte pari alle decine dell’indirizzo assegnato;
- il LED 1 lampeggia un numero di volte pari alle unità dell’indirizzo assegnato.
• Se la centrale NON è in fase di arruolamento delle periferiche BUS:
- il LED 1 lampeggia continuamente per indicare che il dispositivo sta funzionando corretta-
mente;
- il LED 2 emette un lampeggio ogni volta che riceve il segnale di un dispositivo radio.
INSTALLAZIONE
Per un ottimale funzionamento dei dispositivi via radio, posizionare ill dispositivo il più centrale
possibile rispetto alla distribuzione dei sensori e all’area di utilizzo dei telecomandi.
1. Scegliere la posizione più idonea all’installazione della centrale.
2. Aprire il coperchio del contenitore che alloggia la centrale.
3. Fissare la scheda ricetrasmettitore:
- nel caso si utilizzi l'art. 03814, fissare la staffa plastica alle tre colonne mediante le viti autofi-
lettanti fornite in dotazione (si veda anche il foglio istruzioni dell'art. 03814);
- nel caso si utilizzi l'art. 03816, avvitare i tre distanziali in metallo e poi fissare la staffa plasti-
ca su tali distanziali mediante le viti metriche in dotazione (si veda anche il foglio istruzioni
dell'art.03816).
5. Cablare la scheda ricetrasmettitore.
6. Effettuare la procedura di indirizzamento del ricetrasmettitore.
7. Chiudere il coperchio frontale della centrale.
8. Mediante il software By-alarm Plus Manager attivare l'opzione "No sabotaggio".
CONFIGURAZIONE
Per tutti i dettagli si vedano i manuali di installazione del sistema By-Alarm Plus e del software
By-alarm Plus Manager.
REGOLE DI INSTALLAZIONE
L’installazione e la configurazione devono essere effettuate da personale qualificato con l’osser-
vanza delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i
prodotti sono installati.
Si sconsiglia il montaggio su superfici ferromagnetiche, e nelle vicinanze di forti campi magnetici
ed elettrici, in quanto questi potrebbero provocare il malfunzionamento del dispositivo.
CARATTERISTICHE
• Tensione di alimentazione dal bus: da 9 a 15 V
• Corrente assorbita: 12 mA
• Bande di frequenza:
- 868.0 MHz - 868.6 MHz
- 868.8 MHz - 869.0 MHz
• Potenza RF trasmessa: 25mW e.r.p.
• Numero max di ricetrasmettitori gestibili dalla centrale art. 03800-03801-03802: 5
• Numero max di ripetitori art. 03840 in serie gestibili dal ricetrasmettitore: 1
• Modulazione: GFSK
• Supervisione dispositivi: da 12 a 250 minuti
• Doppia antenna per soluzione diversity
• Installazione su scatola art. 03814 o 03816
• Temperatura di funzionamento: da -10 a +40 °C
• Umidità relativa: 93% senza condensazione≤
• Grado di sicurezza: 2
• Classe d’isolamento: II
• Dimensioni (L x A x P): 127 x 127 x 35 mm
• Peso: 140 g
CONFORMITA' NORMATIVA.
Direttiva RED. Direttiva RoHS.
Norme EN 62368-1, EN 50130-4, EN 50130-5, EN 55032, EN 50131-3, EN 301 489-3, EN 300
220-2, EN 62479, EN IEC 63000.

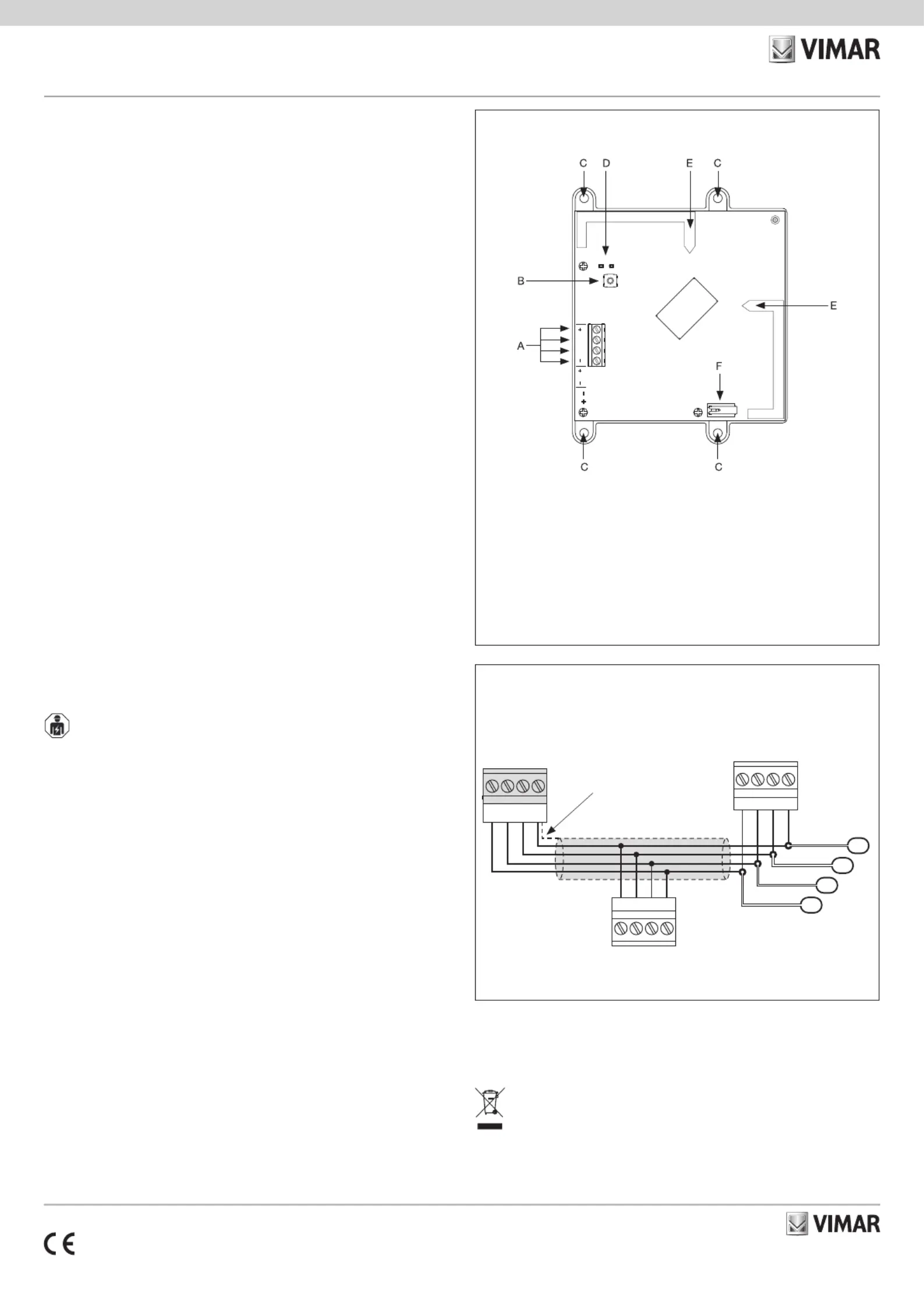

N.B. Installare il dispositivo nel verso di figura.
A: Morsetti +, D, S, - per il collegamento del BUS
B: Pulsante di configurazione
C: Staffe per fissaggio su scatola 03814 o 03816
D: LED 1 e LED 2
E: Antenna
F: Microswitch antisabotaggio
COLLEGAMENTI
VISTA FRONTALE
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria
vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine
vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma,
è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al momento dell’acquisto di una
nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
2
è
inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a
25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
Vimar SpA dichiara che l’apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente
indirizzo Internet: www.vimar.com.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
1 2 3 4
J6
J5
SW
SH1
P1/ENR
DL1
1 2
DL2
5 6
D S 12V
A
B
C D
F
E C
E
C C
D+ –S
D+ –S
D+ –S
S
–
D
+
Centrale
03800
03801
03802
BUS
Calza
Altri dispositivi
BUS
Scheda
Ricestrasmettitore
03832
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401784A0 01 2212
03832
BY-ALARM PLUS
By-alarm Plus transmitter/receiver board, 868 MHz radio frequency connec-
tion, BUS connection to the control unit, 2 antennas for horizontal and vertical
polarisation with antenna-diversity.
The transmitter/receiver board through which the radio frequency detectors and remote controls
are integrated with the system is a bidirectional device that uses a BUS connection to expand the
number of control unit zones. It is installed together with the control unit 03800-03801-03802 in
the box 03814 or in the control unit adapter box 03816.
CONNECTIONS
Connect it to the control unit with a 4-wire (or more) shielded cable.
Caution: Connect the shield to one of the earth (or GND) terminals at the control unit end only,
and ensure that it follows the entire BUS without being connected to earth at any other point.
Connect the board to the “+ D S -” terminals on the control unit.
LED INDICATIONS
• If the control unit is registering the BUS peripherals and the transmitter/receiver has NOT yet
been addressed, LEDs 1 and 2 flash alternately.
• If the control unit is registering the BUS peripherals and the transmitter/receiver HAS been
addressed, LEDs 1 and 2 display the address assigned to the device as follows:
- LED 2 flashes a number of times equal to the tens digit of the assigned address;
- LED 1 flashes a number of times equal to the units digit of the assigned address.
• If the control unit is NOT registering the BUS peripherals:
- LED 1 flashes continuously to indicate that the device is operating correctly;
- LED 2 flashes once whenever it receives a signal from a radio device.
INSTALLATION
For optimal device operation via radio, locate it centrally relative to the sensor distribution and the
area in which the remote controls are used.
1. Choose the most suitable location for control unit installation.
2. Open the cover of the enclosure housing the control unit.
3. Fasten the transmitter/receiver board:
- when using art. 03814, fasten the plastic bracket to the three posts with the self-tapping
screws provided (see also the instruction sheet for art. 03814);
- when using art. 03816, screw in the three metal spacers and then fasten the plastic bracket
to the spacers with the metric screws provided (see also the instruction sheet for art.03816).
5. Wire the transmitter/receiver board.
6. Perform the transmitter/receiver address setup procedure.
7. Close the front cover on the control unit.
8. Activate the "Anti-tamper" option in the By-alarm Plus Manager software.
CONFIGURATION
Refer to the By-Alarm Plus system installation manual and the By-Alarm Plus Manager software
manual for all the details.
INSTALLATION RULES
Installation and configuration must be carried out by qualified personnel in compliance with the
current regulations regarding the installation of electrical equipment in the country where the
products are installed.
We advise against installation on ferromagnetic surfaces or near strong magnetic and electric
fields as they may cause the device to malfunction.
CHARACTERISTICS
• Power supply voltage from the bus: 9 to 15 V
• Absorbed current: 12 mA
• Frequency bands:
- 868.0 MHz – 868.6 MHz
- 868.8 MHz – 869.0 MHz
• RF transmission power: 25mW e.r.p.
• Max number of transmitter/receivers that can be managed by the control unit art. 03800-
03801-03802: 5
• Max number of repeaters art. 03840 that can be managed in series by the transmitter/receiver:
1
• Modulation: GFSK
• Device supervision: 12 to 250 minutes
• Dual antenna for diversity solution
• Installation in box art. 03814 or 03816
• Operating temperature: -10 to +40 °C
• Relative humidity: 93% non-condensing≤
• Safety class: 2
• Insulation class: II
• Dimensions (W x H x D): 127 x 127 x 35 mm
• Weight: 140 g
REGULATORY COMPLIANCE.
RED directive. RoHS directive.
Standards EN 62368-1, EN 50130-4, EN 50130-5, EN 55032, EN 50131-3, EN 301 489-3, EN
300 220-2, EN 62479, EN IEC 63000.
N.B. Install the device with the orientation shown in the figure.
A: +, D, S, - terminals for connecting the BUS
B: Configuration push button
C: Bracket for fastening on box 03814 or 03816
D: LED 1 and LED 2
E: Aerial
F: Anti-tamper microswitch
CONNECTIONS
FRONT VIEW
WEEE - User information
The crossed bin symbol on the appliance or on its packaging indicates that the product at the end of its life must be collected
separately from other waste. The user must therefore hand the equipment at the end of its life cycle over to the appropri-
ate municipal centres for the differentiated collection of electrical and electronic waste. As an alternative to independent
management, you can deliver the equipment you want to dispose of free of charge to the distributor when purchasing a
new appliance of an equivalent type. You can also deliver electronic products to be disposed of that are smaller than 25
cm for free, with no obligation to purchase, to electronics distributors with a sales area of at least 400 m
2
. Proper sorted
waste collection for subsequent recycling, processing and environmentally conscious disposal of the old equipment helps
to prevent any possible negative impact on the environment and human health while promoting the practice of reusing and/
or recycling materials used in manufacture.
Vimar SpA declares that the radio equipment complies with Directive 2014/53/EU. The full text
of the EU declaration of conformity is on the product sheet available on the following website:
www.vimar.com.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
1 2 3 4
J6
J5
SW
SH1
P1/ENR
DL1
1 2
DL2
5 6
D S 12V
D+ –S
D+ –S
D+ –S
S
–
D
+
Control unit
03800
03801
03802
BUS
Shield
Other devices
BUS
Board
Transmitter/receiver
03832
