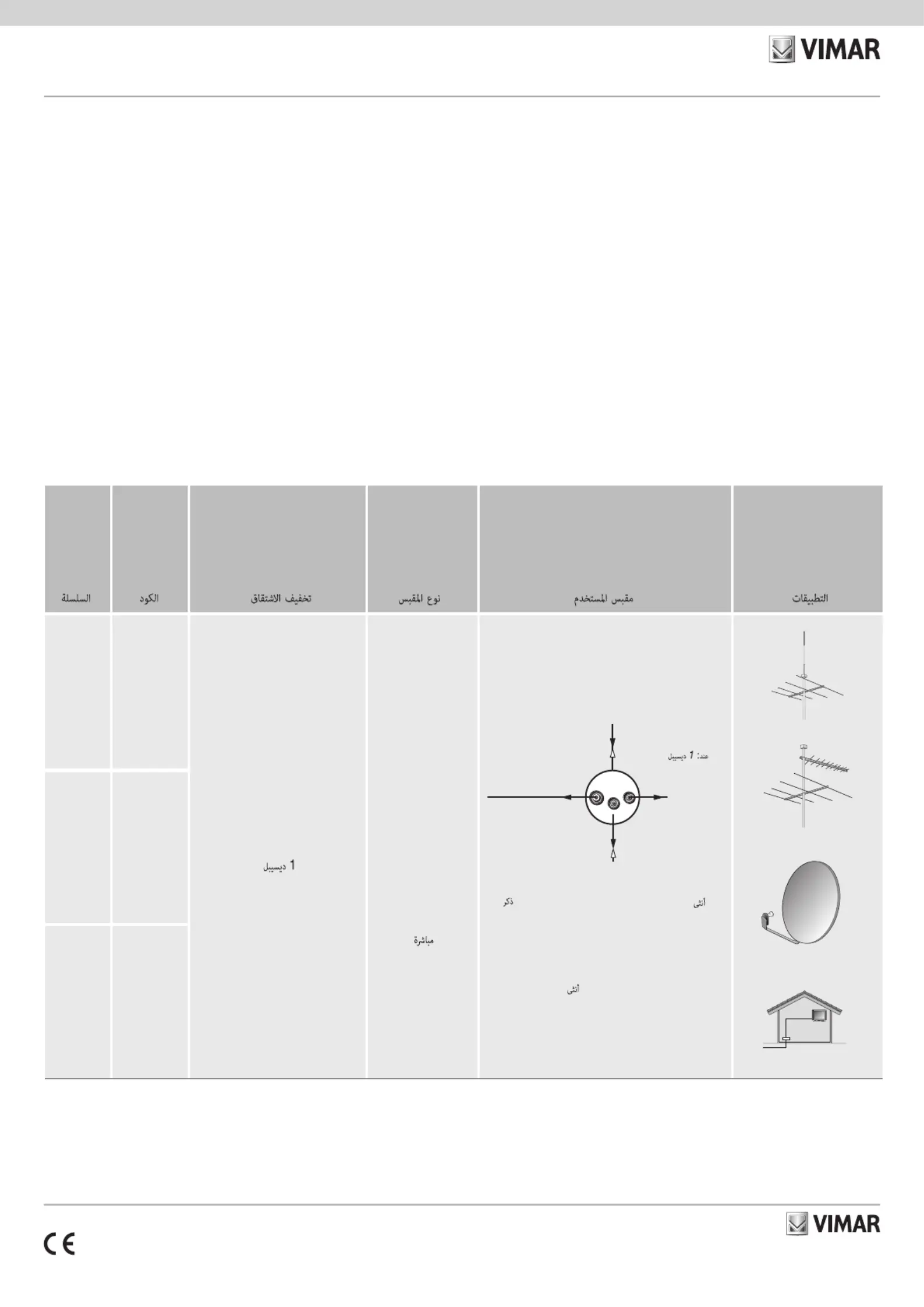

Side 1/2

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400252C0 02 2111

EIKON

20303

ARKE’

19303

PLANA

14303

Serie

Series

Série

Serie

Σειρά

Codice

Code

Código

Code

Kωδικόσ

Presa d'utente

User socket outlet

Prise utilisateur

Toma usuario

Steckdose-Benutzer

Πρίζα χρήστη

Tipo di presa

Socket outlet type

Type de prise

Tipo de toma

Steckdose-Typ

Tύoσ ρίζασ

Attenuazione di derivazione

Throughpass attenuation

Atténuation de passage

Atenuación de paso

Durchgangsdämbpfung

Aoρρόφηση καταvoμήσ

Applicazioni

Applications

Utlisations

Aplicaciones

Verwendungen

Eφαρμoγέσ

Diretta

Single connection

Directe

Directa

Einzeldose

Aλή

1 dB

Eikon 20303

Arké 19303

Plana 14303

IEC 60169-2

Maschio

Male

Mâle

Macho

Stecker

Aρσεvικό

IEC 60169-2

Femmina

Female

Femelle

Hembra

Buchse

Θηλuκό

TV FM 5-68/140-862 MHz 87,5-108 MHz

Ad: 1 dB

SAT 950-2400 MHz

max 500 mA 24 V

IEC 60169-24 (F)

Femmina

Female

Femelle

Hembra

Buchse

Θηλuκό

Presa coassiale TV-Radio FM-SAT, 5-2400 MHz, diretta (derivata), demiscelata, 3 uscite con connettore maschio IEC 60169-2 (TV), connettore femmina IEC 60169-2

(Radio FM) e connettore tipo F femmina (SAT), attenuazione di derivazione 1 dB, grigio - 2 moduli. Permette il passaggio di corrente continua e segnali di controllo

(24V 500mA max) attraverso il connettore tipo F femmina.

Coaxial TV-FM Radio-SAT 5-2400 MHz socket outlet, single connection, demix, 3 outputs with IEC 60169-2 male connector (TV), IEC 60169-2 female connector

(FM Radio) and type F female connector (SAT), connection attenuation 1 dB, grey - 2 modules. Allows the passage of DC current and control signals (24V 500 mA

max) through the type F female connector.

Prise coaxiale TV-Radio FM-SAT, 5-2400 MHz, directe, découpleur, 3 sorties avec connecteur mâle IEC 60169-2 (TV), connecteur femelle IEC 60169-2 (Radio FM)

et type F (SAT), atténuation de dérivation 1 dB, gris - 2 modules. Permet le passage de courant continu et signaux de contrôle (24V 500mA maxi.) à travers le

connecteur femelle type F.

Toma coaxial TV-Radio FM-SAT, 5-2400 MHz, directa, desmezclada, 3 salidas con conector macho IEC 60169-2 (TV), conectores hembra IEC 60169-2 (Radio FM) y

tipo F (SAT), atenuación de derivación 1 dB, gris - 2 módulos. Permite el paso de corriente continua y de señales de control (24 V y 500 mA máx.) por el conector

tipo F hembra.

Koaxial-TV-Radio FM-SAT-Einzeldose, 5-2400 MHz, entmischt, 3 Auslässe mit Stift IEC 60169-2 (TV) und Buchsen IEC 60169-2 (Radio FM) und Typ F (SAT),

Anschlussdämpfung 1 dB, grau - 2 Module. Gestattet den Durchgang von Gleichstrom und Steuersignalen (24V 500 mA max.) über die Steckerbuchse Typ F.

Ομοαξονική πρίζα TV-Ραδιοφώνου FM-SAT, 5-2400 MHz, απευθείας (διακλάδωση), με διαχωριστή, 3 εξόδους με αρσενικό συνδετήρα IEC 60169-2 (TV), θηλυκό

συνδετήρα IEC 60169-2 (Ραδιόφωνο FM) και θηλυκό συνδετήρα τύπου F (SAT), εξασθένιση διακλάδωσης 1 dB, γκρι - 2 μονάδες. Παρέχει τη δυνατότητα

διέλευσης του συνεχούς ρεύματος και των σημάτων ελέγχου (24V 500mA το μέγ.) μέσω του θηλυκού συνδετήρα τύπου F.

2 -   1   ( F     (FM ) 2-   ( 2-     3   ()   2400-SAT) IEC 60169 TV) IEC 60169 FM-SAT 5 -   

. F      (    500  24)       . 

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400252C0 02 2111

MADE IN ITALY

5-2400 MHz

20303

T V

SAT

FM T V

SAT

120

Calza

rovesciata

Ø 6-7

Ø 4-5

5,5 5,5

1Nota.

Per le prese dirette il cablaggio si

semplifica data la necessità di colle-

gare un solo cavo.

Note.

For single connection socket outlet

cabling only one cable is connected.

Note.

Pour le prises directes le câblage est

effectué au moyen d’un seul câble.

Notas.

Para las tomas directas el cableado

se efectua por medio de un solo

cable.

Bemerkung.

Die Verdrahtung der Einzeldosen

vereinfacht sich, da nur ein Kabel

anzuschalten ist.

Σημείωση.

Για τις απλές πσίζες η καλωδίωση

απλοποιείται λόγω της σύνδεσης

ενός μόνο καλωδίου.

:



      

.    

CONFORMITÀ NORMATIVA.

Direttiva BT. Norme EN 60728-1, EN 60728-4. Direttiva EMC. Norma EN 50083-2.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere trac-

ce di piombo.

CONFORMITY TO STANDARDS.

LV Directive. EN 60728-1, EN 60728-4 Standards. EMC Directive. EN 50083-2

Standard.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of

lead.

CONFORMITE AUX NORMES.

Directive BT. Normes EN 60728-1, EN 60728-4. Directive EMC. Norme EN 50083-2.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces

de plomb.

CONFORMIDAD A LAS NORMAS.

Directiva BT. Normas EN 60728-1, EN 60728-4. Directiva EMC. Norma EN 50083-2.

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de

plomo.

NORMENTSPRECHUNG.

NS-Richtlinie. Normen EN 60728-1, EN 60728-4. EMV-Richtlinie. Norm EN 50083-2.

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei

enthalte.

ΚΑΝΟΝΙΣΜΟΙ ΑΝΑΦΟΡΑΣ.

Οδηγία BT. Πρότυπα EN 60728-1, EN 60728-4 Οδηγία EMC. Πρότυπο EN 50083-2.

Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη

μολύβδου.

. 

.EN 60728-4 ,EN 60728-1  .( )     BT

.EN 50083-2  .( )     EMC

 .33  – 2006/1907  ( ) (REACh)        

.     

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ﬁne della pro-

pria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a

ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici ed elettronici. In alternativa alla gestione auto-

noma, è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al momento dell’acquisto

di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superﬁcie di vendita di almeno

400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni

inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al tratta-

mento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute

e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

RAEE - Informazione agli utilizzatori

If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be included with other

general waste at the end of its working life. The user must take the worn product to a sorted waste center, or return it to the

retailer when purchasing a new one. Products for disposal can be consigned free of charge (without any new purchase obliga-

tion) to retailers with a sales area of at least 400 m

2, if they measure less than 25 cm. An efﬁcient sorted waste collection for the

environmentally friendly disposal of the used device, or its subsequent recycling, helps avoid the potential negative effects on

the environment and people’s health, and encourages the re-use and/or recycling of the construction materials.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en ﬁn de vie doit être col-

lecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se charger de le remettre à un

centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement,

sans obligation d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est

d’au moins 400 m2

. La collecte séparée appropriée pour l’envoi successif de l’appareil en ﬁn de vie au recyclage, au traitement

et à l’élimination dans le respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et sur la santé et

favorise le réemploi et/ou le recyclage des matériaux dont l’appareil est composé.

RAEE - Información para los usuarios

El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al ﬁnal de su vida

útil, se debe recoger separado de los demás residuos. Al ﬁnal del uso, el usuario deberá encargarse de llevar el producto a

un centro de recogida selectiva adecuado o devolvérselo al vendedor con ocasión de la compra de un nuevo producto. En

las tiendas con una superﬁcie de venta de al menos 400 m

2, es posible entregar gratuitamente, sin obligación de compra, los

productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida selectiva adecuada para proceder

posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de manera compatible con el medio ambiente con-

tribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece la reutilización y/o el reciclaje de los

materiales de los que se compone el aparato.

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am

Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es

dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Händler

bei Ankauf eines neuen Produkts zu übergeben. Bei Händlern mit einer Verkaufsﬂäche von mindestens 400 m

2 können zu

entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene

Mülltrennung für das dem Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu

bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/

oder das Recyceln der Materialien, aus denen das Gerat besteht.

ΑΗΗΕ - Ενημέρωση των χρηστών

Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της,

υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα

απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο

κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε

καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m

2 μπορεί να παραδοθεί δωρεάν, χωρίς καμία

υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής

διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και

περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον

και την υγεία και προωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.

  - (RAEE)    

   .                         X       

            .                   

      2

 400             .               

               . 25              

.                          
