Side 1/16

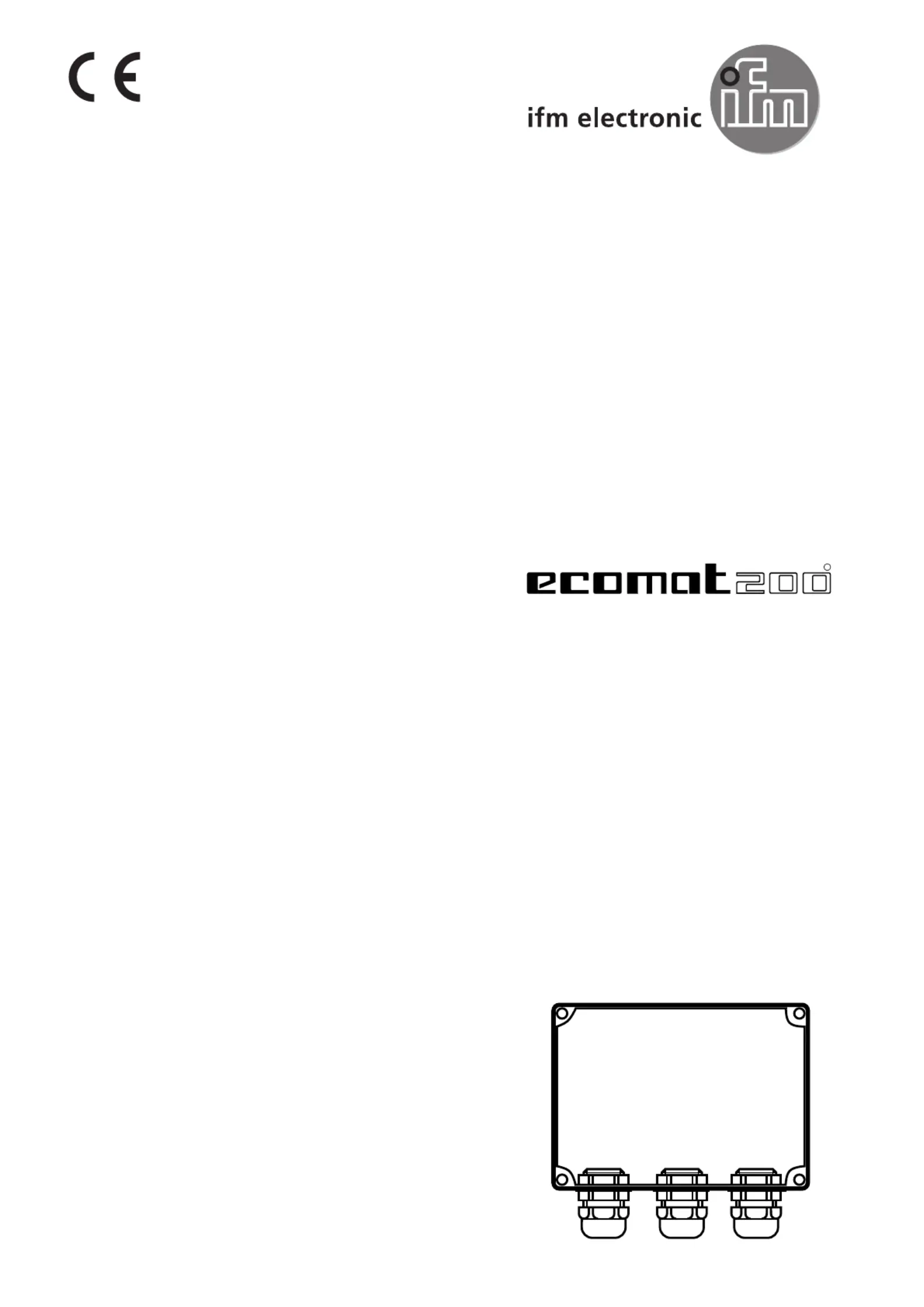

Montageanleitung
Installation Instructions
Notice de montage
Impuls-
Auswertesystem
Pulse evaluation system
Système d’évaluation
d’impulsions
DC 0103
R
Bestimmungsgemäße Verwendung
Der DC0103 überwacht Drehzahlen (vorzugsweise Überwachung auf
Drehzahl-Unterschreitung).
Er nimmt Impulse externer Impulsgeber auf und schaltet das Ausgangsrelais
je nach eingestelltem Schaltpunkt max (D
max
) und Schaltpunkt min (D
min
).
Das Ausgangsrelais
- zieht an, wenn die maximale
Drehzahl erreicht ist,
- fällt ab, wenn die minimale
Drehzahl unterschritten wird.
Einstellbereich: 30 ... 25 000 Impulse / min.
Intelligente Schaltpunkteinstellung während des laufenden Betriebs
(“teach in”).

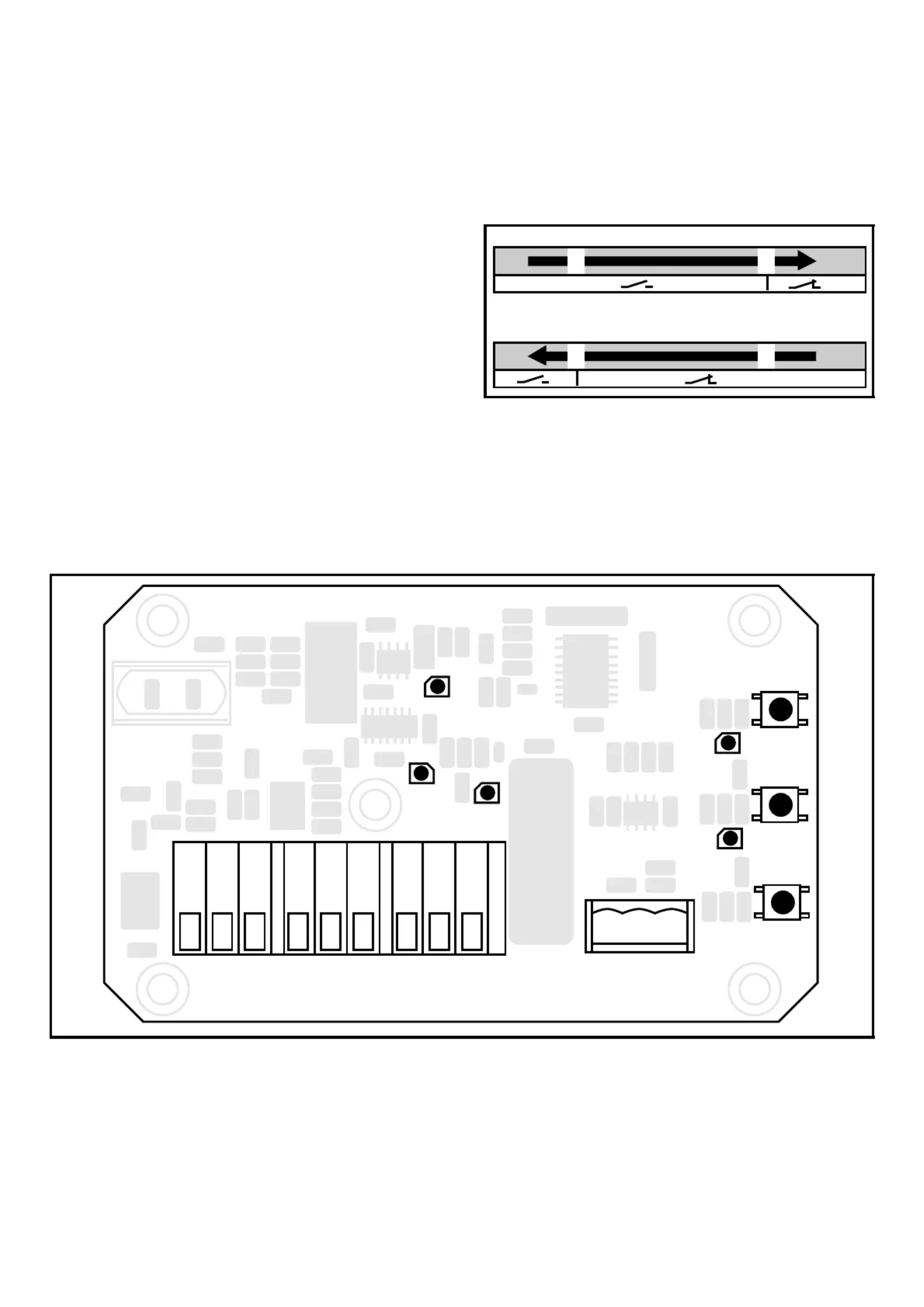

Bedien- und Anzeigeelemente
S1, S2, S3: Programmiertaster
H6: LED rot, blinkt, wenn D
min
programmiert ist
H7: LED rot, blinkt, wenn D
max
programmiert ist
H8: LED grün, Versorgungsspannung
H9: LED grün, leuchtet, wenn das Relais angezogen ist
H10: LED gelb, Anzeige der Eingangsimpulse
DmaxDmin
DmaxDmin
S1
S2
S3
H7
H6
H9
H10
H8
1 2 3 1 2 3 1 2 3
X4X3X2X1
1 2 3

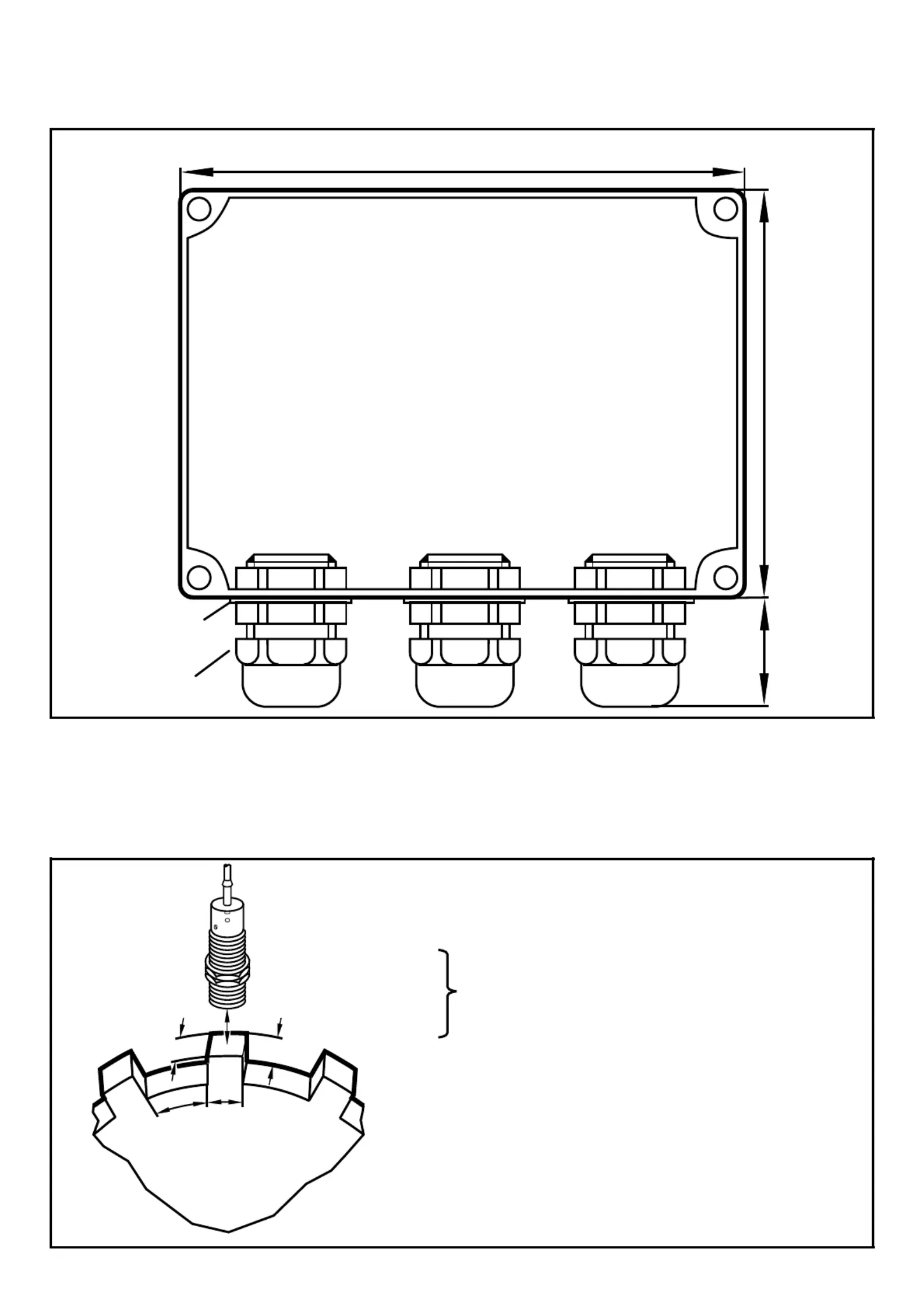

Montage
Befestigen Sie das Gerät mit Schrauben auf einer Montagevorrichtung.
Montage des Impulsaufnehmers
Für optimale Funktion sollten folgende Montagemaße eingehalten
werden:
PG 11
94
130
25
Dichtung
B
E
C
A
D
A
B
C
D
E
mindestens Durchmesser
des Drehzahlwächters
mindestens 2 x A
1/2 x S
n
