Montageanleitung
Induktiver Sensor
DC / unipolar
Installation Instructions
Inductive sensor
DC / unipolar
Notice de Montage
Détecteur inductif
DC / non polarisé
701223 / 02 02 / 2014
DE
UK
UK
UK
UK
UK
FR
FR
FR
FR
FR
JP
JP
JP
JP
JP
2
Bestimmungsgemäße Verwendung
Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal.
Schaltabstand (Sn) siehe Typaufkleber; (Wert nach Norm-Messung auf ST 37; bei
anderen Metallen kürzer).
Montage
Einbau bündig (Typaufkleber: Sn = Xmm f) oder nicht bündig (Sn = Xmm nf)
( Abb. 1).

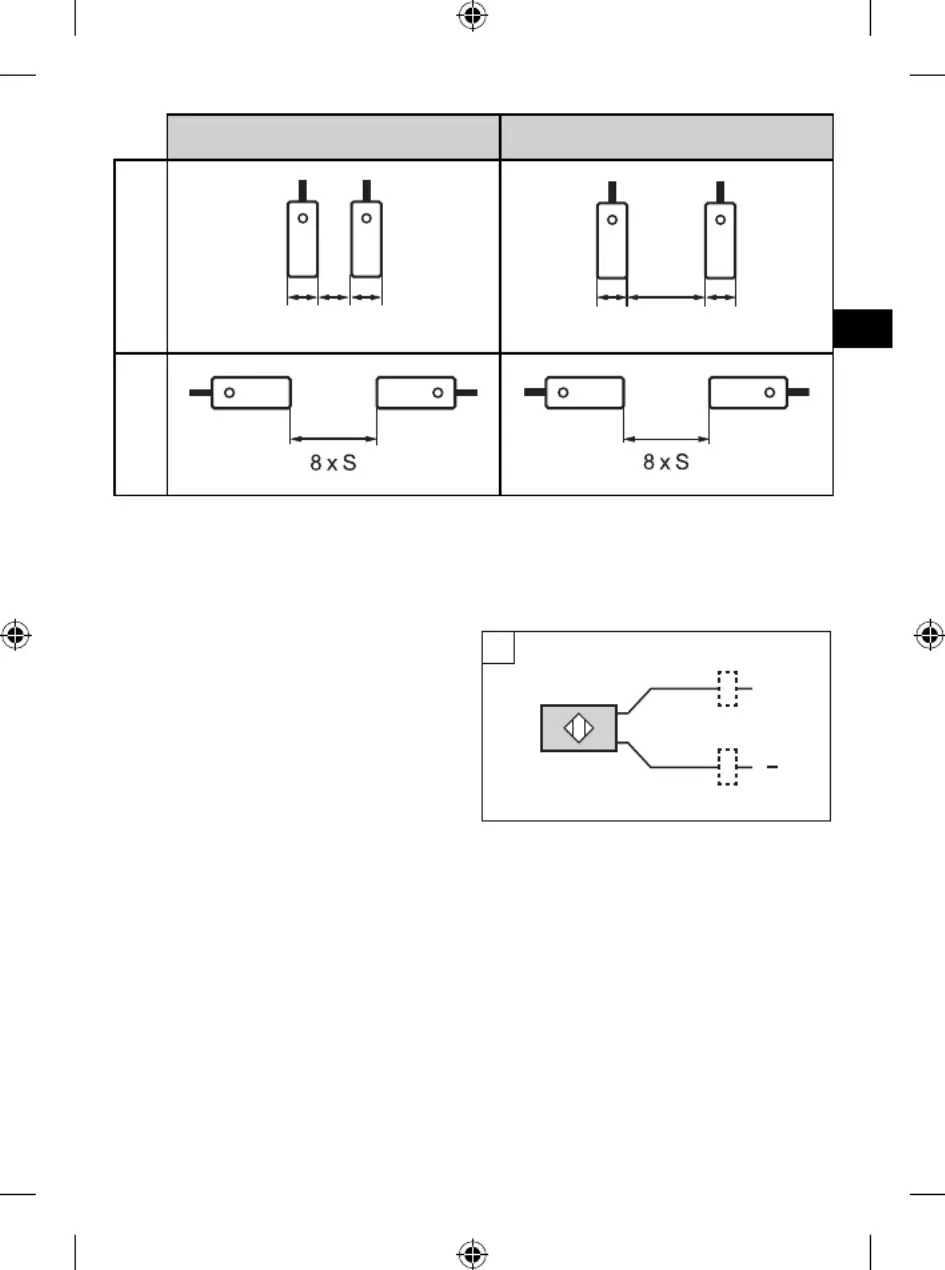

Freiräume an der aktiven Fläche bei Einbau in Metall ( Abb. 2).
Mindestabstände bei Montage mehrerer Sensoren gleichen Typs ( Abb. 3, 4).
Sn = x mm f Sn = x mm nf
1
2
nn
n
3
DE
Sn = x mm f Sn = x mm nf
3
D DD 2 x DD D
4
nn
Elektrischer Anschluss
Schalten Sie die Anlage spannungs-
frei und schließen Sie das Gerät an
( Abb. 5).
BK
BK
L+
L
5
Bei Kabellänge > 30 m und Adern > 0,5 mm
2 sollten Sie das Kabel getrennt
von Störquellen verlegen (ca. 50 cm Abstand) oder ein abgeschirmtes Kabel
verwenden.
Schließen Sie die Last an, bevor Sie die Betriebsspannung einschalten.
Halten Sie die Werte für Strombelastbarkeit und Mindestlaststrom ein.
Wenn Sie kapazitive Lasten verwenden: Stellen Sie sicher, dass die Kurzzeit-
Strom belastbarkeit nicht überschritten wird.
