Side 1/10
Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Kapazitiver
Näherungsschalter
KG/P UC
Capacitive proximity
switch KG/P UC
Détecteur de proximité
capacitif KG/P UC
Sachnr. 701540/00 02/2006
Bestimmungsgemäße Verwendung
Der Näherungsschalter erfaßt berührungslos Metalle, nahezu alle
Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle
wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.
Nennschaltabstand (Sn) 8mm nb, (Messung auf geerdete Metall-
platte und Wasser; bei anderen Materialien kürzer).
Automatischer Abgleich auf das zu erfassende Medium.

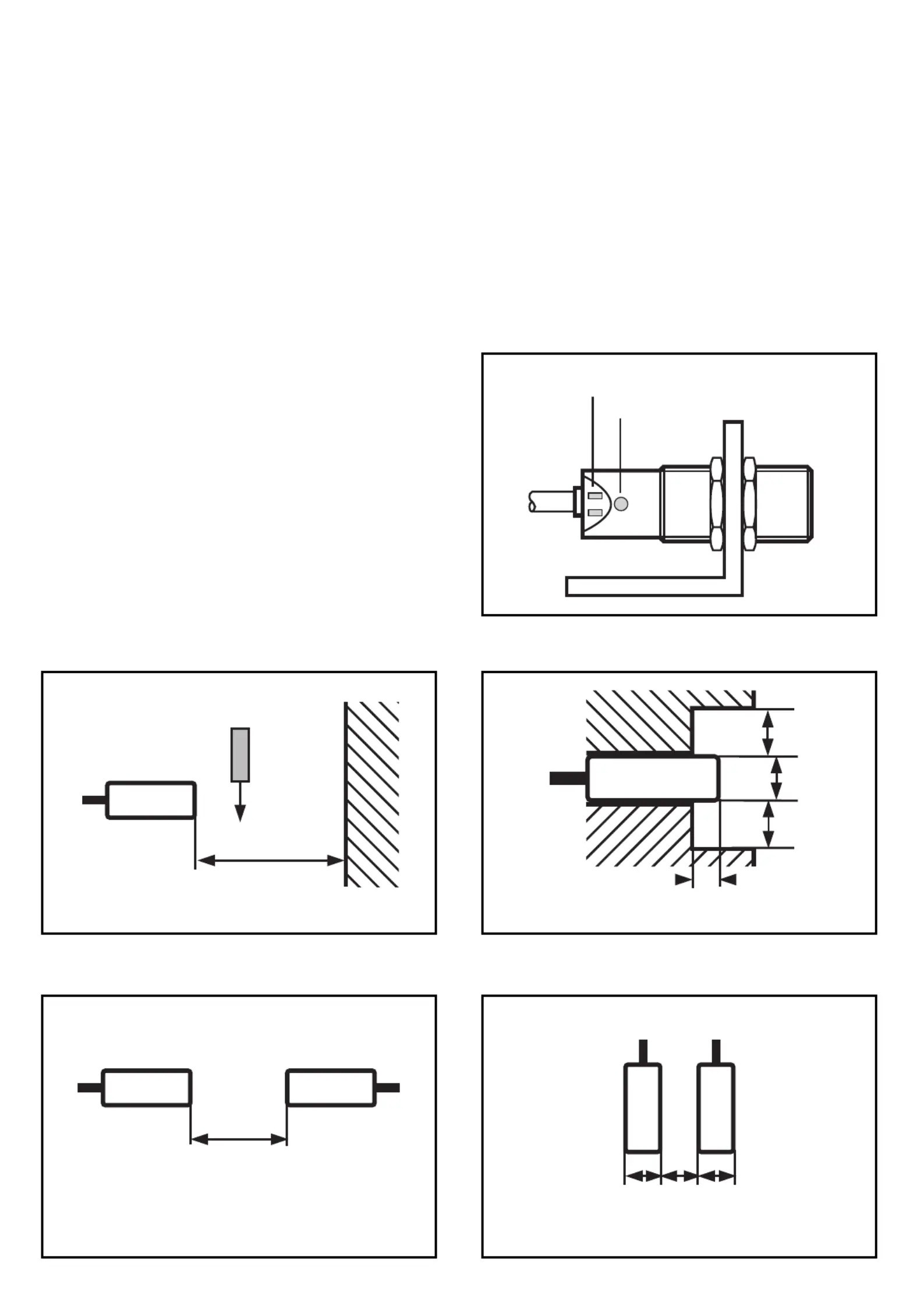

Montage
Bauen Sie das Gerät mit Hilfe
einer Montagehalterung ein.
Sichern Sie es mit den mitgelie-
ferten Muttern gegen Loslösen.
Einbau nichtbündig.
Freiräume an der aktiven Fläche:
Mindestabstände bei Montage mehrerer Schalter gleichen Typs:
2
3x Sn
DDD
3 x Sn
D
D
D
2 x Sn
Einstelltaste
LEDs rot, gelb
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schlie en Sie das Gerß ät
nach den Angaben auf dem Typenschild an.
Adernfarben: BN = braun, BU = blau.

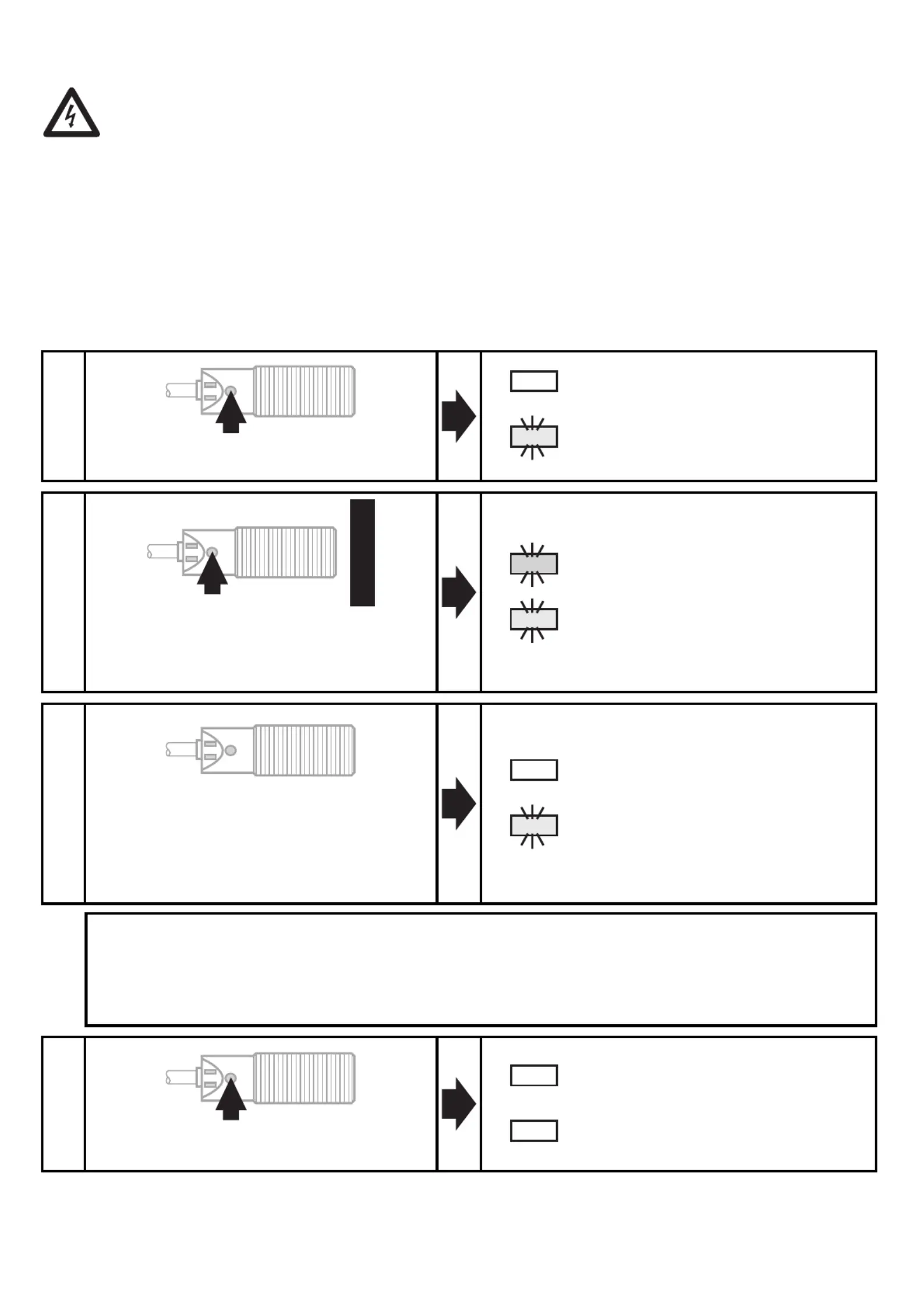

Abgleichen
Das Ger t erfa t die Zust (= Medium vorhanden)ä ß ände bed mpft“ ä
und unbed mpft ä ” (= Medium nicht vorhanden) und stellt den opti-
malen Schaltpunkt ein.
3
Drücken Sie 5s lang.
1LED gelb blinkt mit 1 Hz
(= Gerät ist im
Programmiermodus).
Entfernen Sie das Medium oder
vergrößern Sie den Abstand
zwischen Medium und Gerät,
bis die rote LED verlischt.
Wenn die rote LED mit 8 Hz blinkt, ist der Signalabstand zwischen
bedämpft und unbedämpft zu gering.
Drücken Sie zweimal die Einstelltaste. Dadurch geht das Ger t mitä
unverändertem Schaltpunkt in den Betriebsmodus.
3LED gelb blinkt weiter
mit 2 Hz;
LED rot verlischt.
Drücken Sie kurz die Taste.
4LED gelb erlischt kurz,
(= Gerät ist im
Betriebsmodus).
Plazieren Sie das Medium im
Erfassungsbereich des Sensors
und dr cken Sie kurz die Taste.ü
2
LED gelb erlischt kurz,
blinken dann mit 2 Hz;
LED rot blinkt zusätzlich
mit 1 Hz.
Bei Schritt 2 und 3 k nnen Sie auch in umgekehrter Reihenfolge vorgehen:ö
Zuerst ohne Medium abgleichen, dann das Medium in den Erfassungsbereich
bringen, bis die rote LED verlischt.
