Side 1/4
Montageanleitung
Installation Instructions
Notice de Montage
Reflexlichtschranke
OG
Retro-reflective sensor
OG
Système réflex OG
R
701070/00 12/94
BestimmungsgemäßeVerwendung
In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlicht-
schranke berührungslos Gegenstände und Materialien und meldet sie
durch ein Schaltsignal.
Standardreichweite (“range”) 3 m; (Werte bezogen auf Tripelspiegel
mit 80 mm).

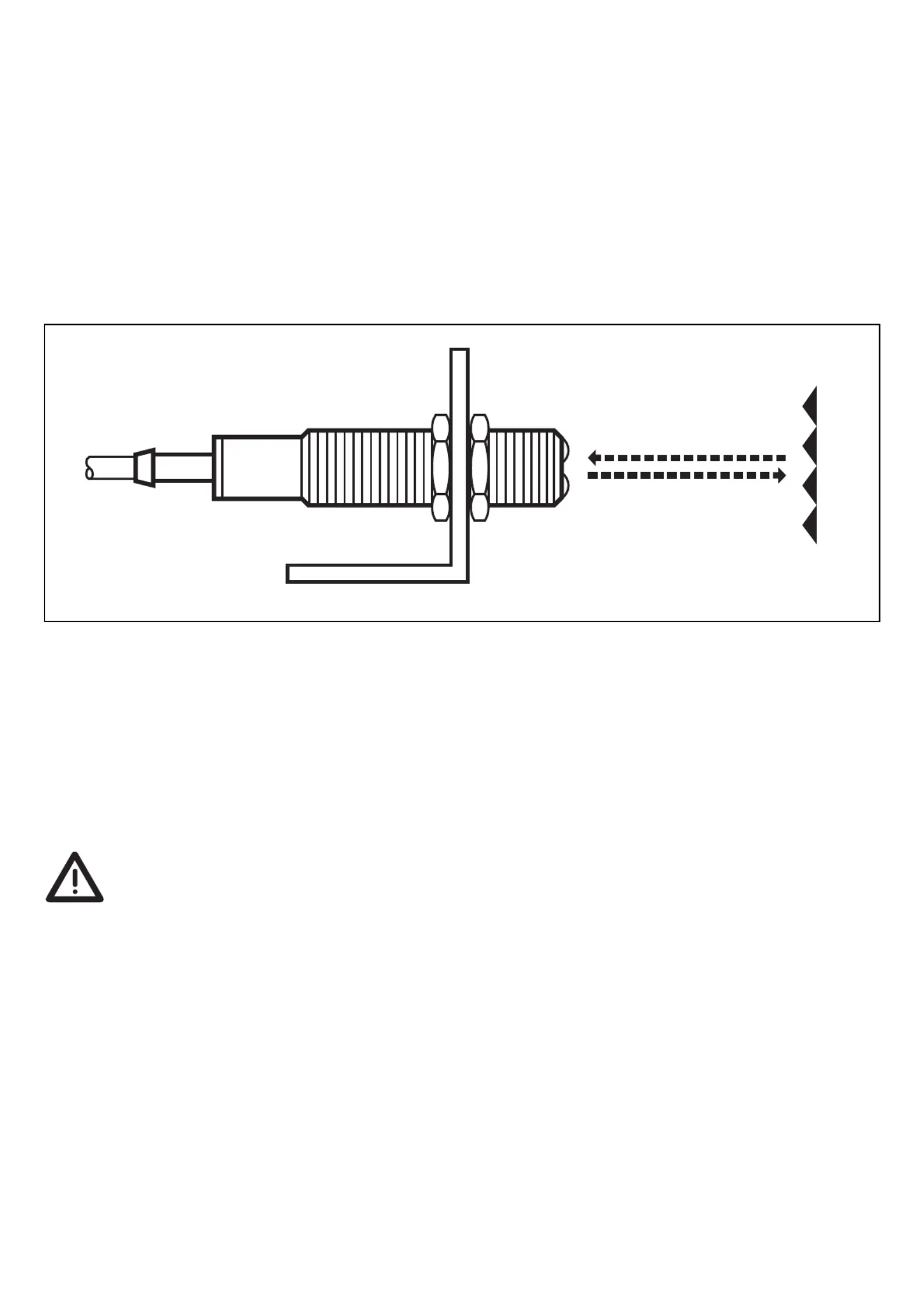

Montage
Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlicht-
schranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehal-
terung; sichern Sie sie mit den mitgelieferten Muttern gegen Loslösen.
Maximale Reichweite nur bei genauer Ausrichtung.
Elektrischer Anschluß
Schalten Sie die Anlagespannungsfrei. Schließen Sie das Gerät
nach den Angaben auf dem Typenschild an.
Adernfarben: BN = braun, BU = blau, BK = schwarz.
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert:
Die LED leuchtet bei durchgeschaltetem Ausgang.
Wartung
Halten Sie die Linsen des Geräts von Verschmutzung frei.
2
Functions and features
In conjunction with a prismatic reflector or reflective tape the retro-
reflective sensor detects objects and materials without contact and
indicates their presence by a switched signal.
Standard range: 3 m; (values referred to prismatic reflector with
80 mm).

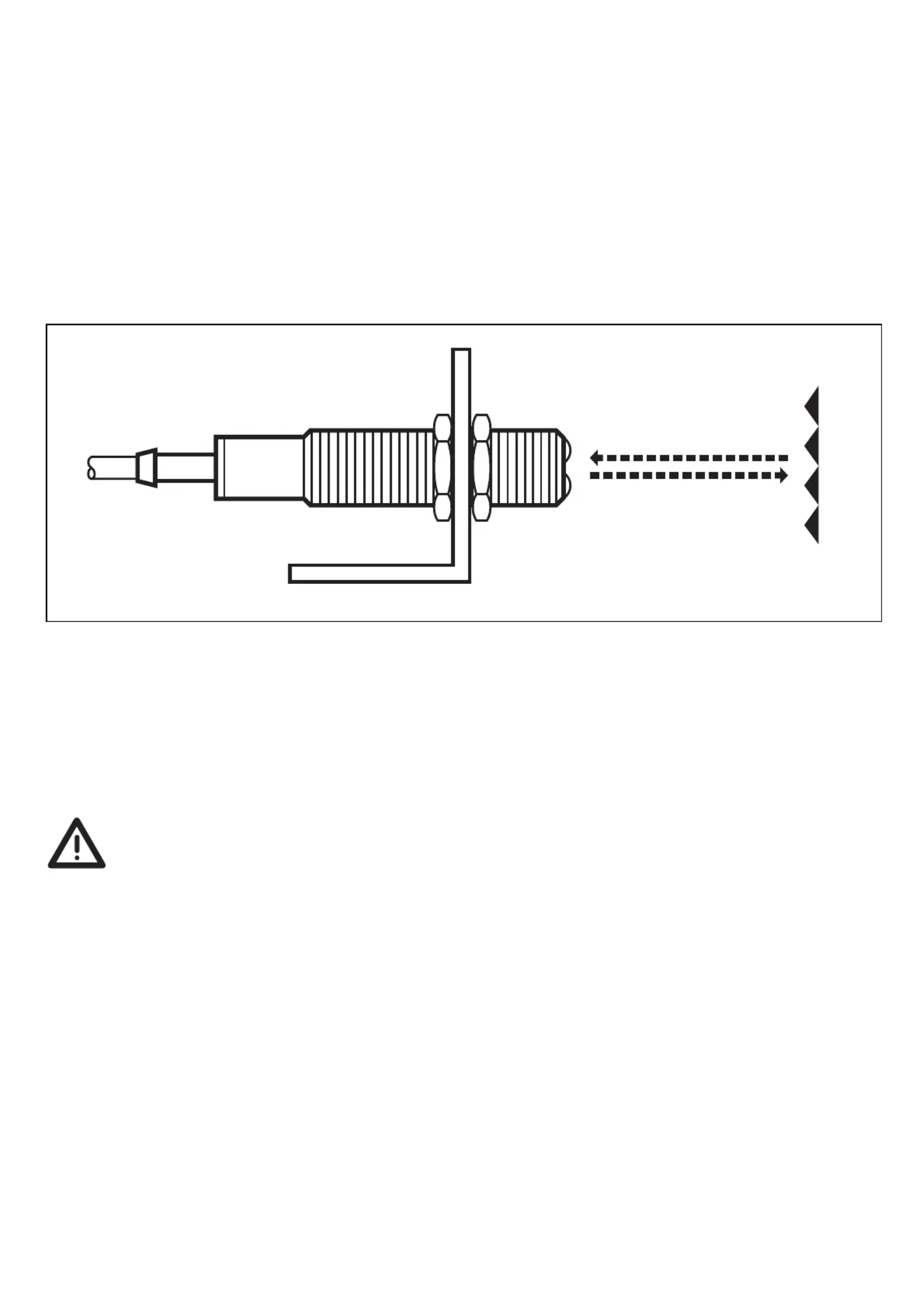

Installation
Place prismatic reflector / reflective tape in desired position. Align the
photocell and fasten to a mounting bracket with the lock nuts provid-
ed. Maximum range is only achieved with precise alignment.
Electrical connection
Disconnect power before connecting the sensor. Connect
according to the indications on the type label.
Core colours: BN = brown, BU = blue, BK = black.
Operation
Check the safe functioning of the sensor.
The LED is lit when the output is switched.
Maintenance
Keep the lenses of the sensor free from soiling.
3
