Side 1/19

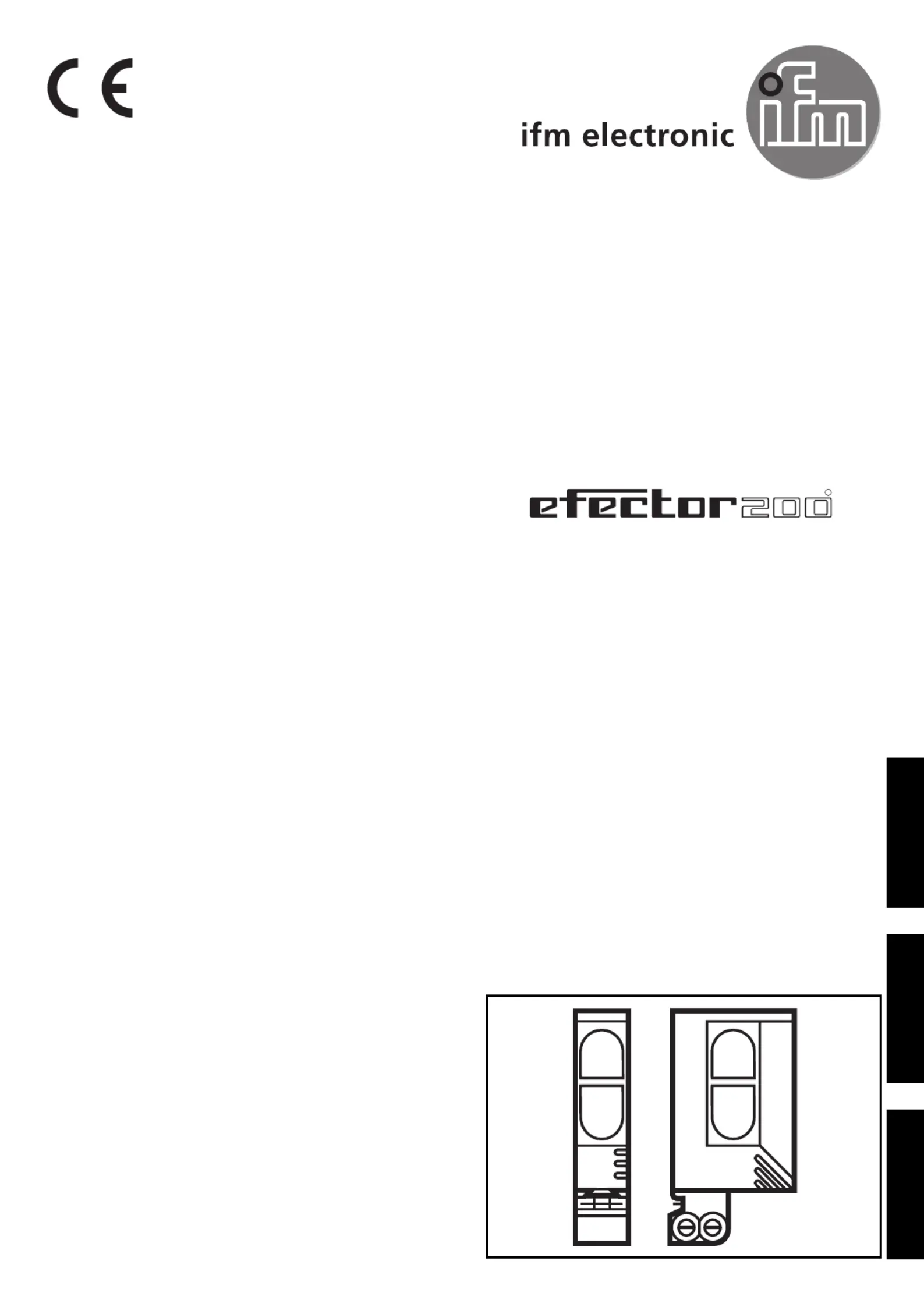

Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Reflexlichttaster mit
Hintergrundausblendung
OJH
Diffuse reflection sensor
with background
suppression OJH
Système réflexion directe
avec suppression de
l’arrière-plan OJH
DEUTSCHENGLISHFRANÇAIS
R
Sachnr. 701401/04 07/2004
Bestimmungsgemäße Verwendung
Der Reflexlichttaster erfasst berührungslos Gegensnde und Materialien
und meldet sie durch ein Schaltsignal.
Tastweite (r): siehe Typaufkleber (Wert bezogen auf weißes Papier
200mm x 200mm).

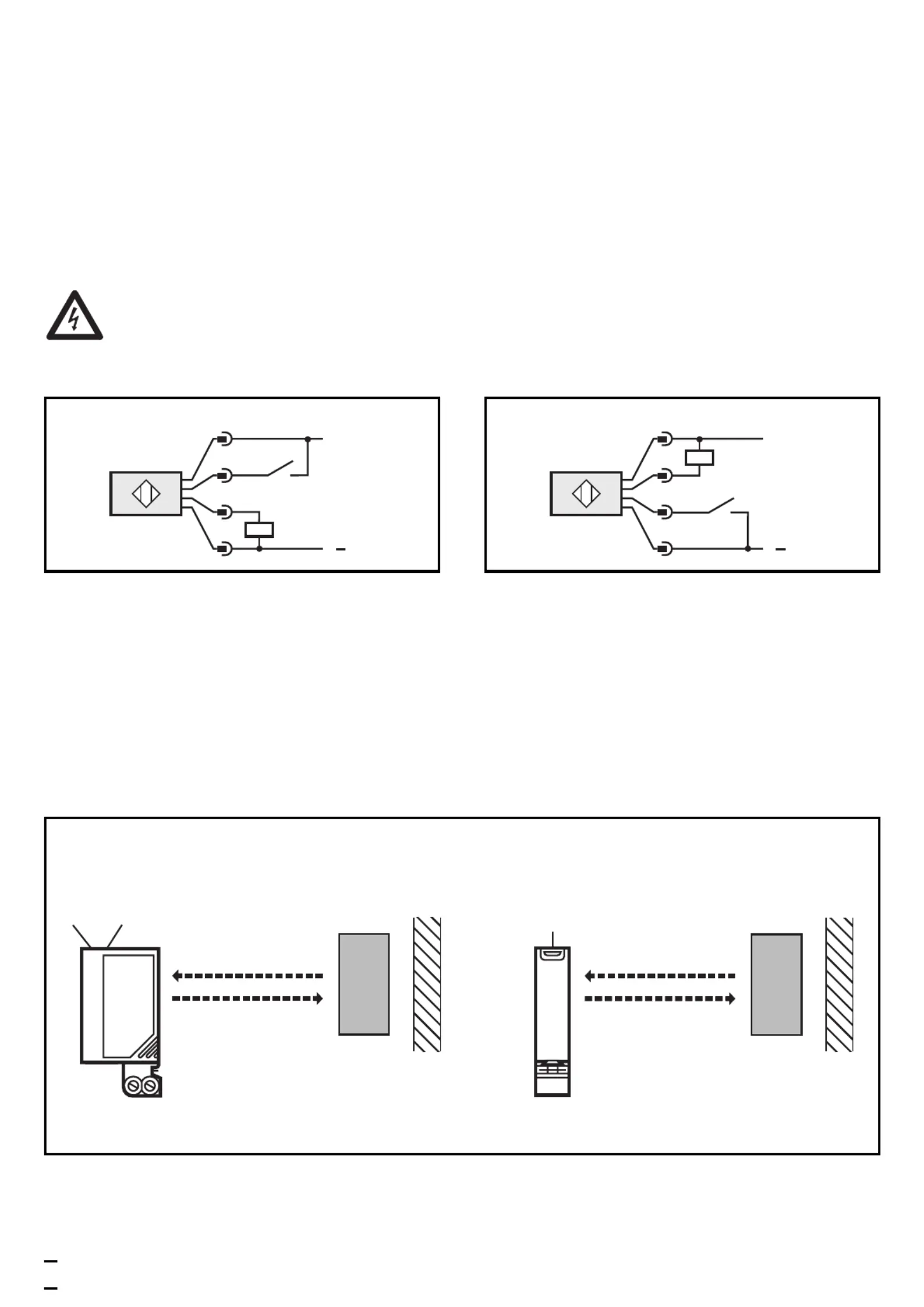

Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
an.
DC PNP DC NPN
Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz,
WH = weiß.
Programmieren der Ausgangsfunktion durch Einstelltaste oder
Teach Leitung (s. Seite 6).
Montage
* In den folgenden Abschnitten wird die Montage und Einstellung am Beispiel des Gerä-
te-Typs mit frontaler Optik gezeigt. Die Funktionen der Geräte mit seitlicher Optik sind
identisch.
2
LED Einstelltaste LED
Einstelltaste
Seitliche Optik* Frontale Optik*
L
L+
3
2
4
1
teach
L
L+
3
2
4
1
teach
Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und
montieren Sie ihn mit der Montagehalterung.
Montage der Baureihe OJ51xx
Die Geräte der Baureihe OJ5 xx haben seitlich zwei Befestigungslöcher1
für die Montage. Eine Montagehalterung wird nicht mitgeliefert.
Maximale Reichweite nur bei genauer Ausrichtung.

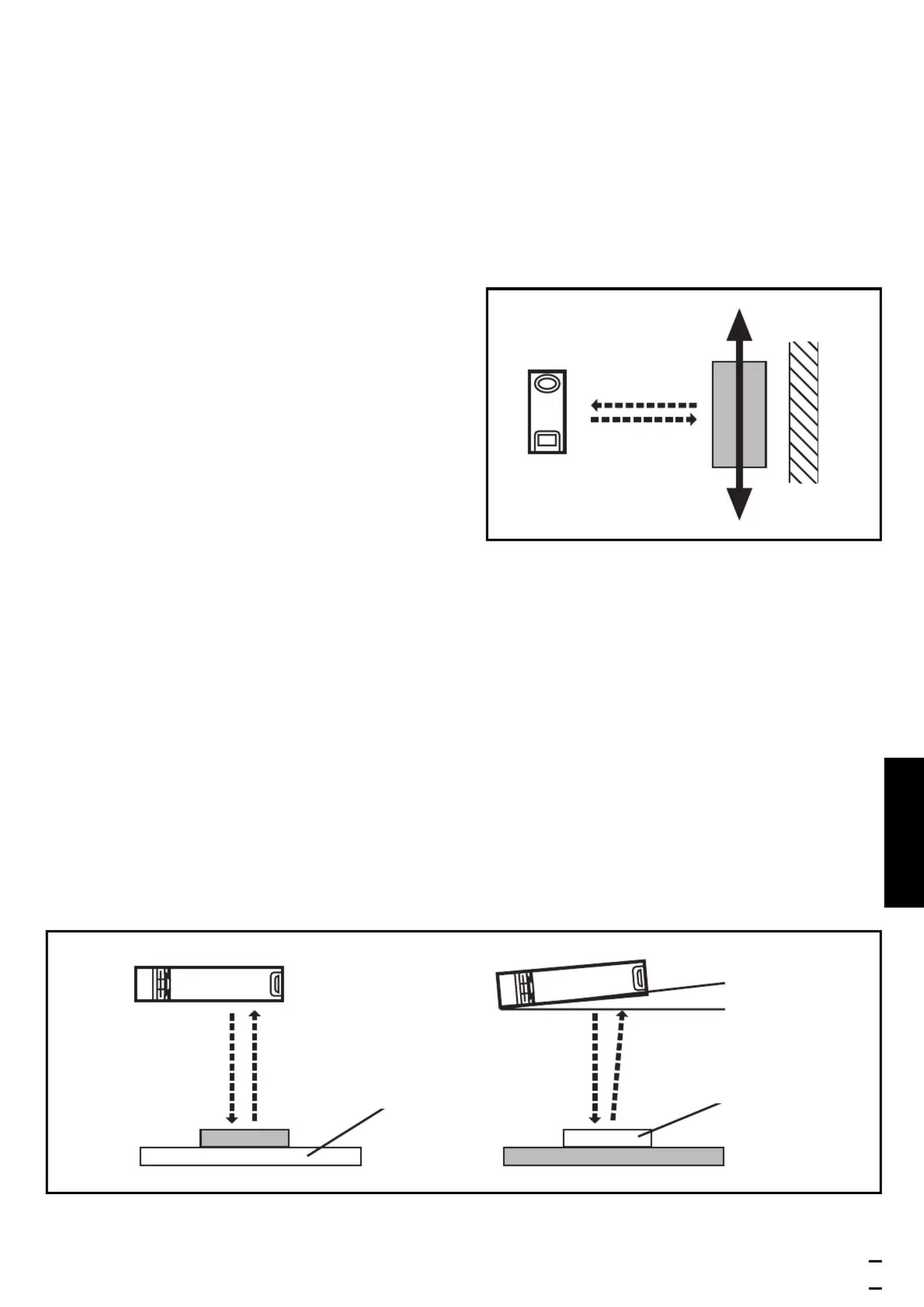

Die zu erfassenden Objekte soll-
ten sich quer zur Geräteoptik
bewegen.
Bei anderen Bewegungsrichtun-
gen sollte vorher getestet wer-
den, ob diese Funktion gewähr-
leistet ist.
Wir empfehlen Ihnen bei anspruchsvollen Anwendungen (kleiner
Abstand zwischen dem Objekt und dem Hintergrund) folgende Ein-
baulagen:
Im Fall von glänzenden Hintergrundoberflächen und weniger glän-
zenden Objektoberflächen sollten Sie den Sensor senkrecht zur Hin-
tergrundoberfläche einbauen.
Im Fall von glänzenden Objektoberflächen und weniger glänzenden
Hintergrundoberflächen sollten Sie den Sensor in einem Winkel von
ca. 5 - 10° einbauen.
DEUTSCH
3
glänzender
Hintergrund
glänzendes
Objekt
ca. 5 - 10°
