Side 1/17
Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Reflexlichtschranke
OL
Retro-reflective sensor
OL
Système réflex
OL
DEUTSCHENGLISHFRANÇAIS
R
704983 / 00 12/2010

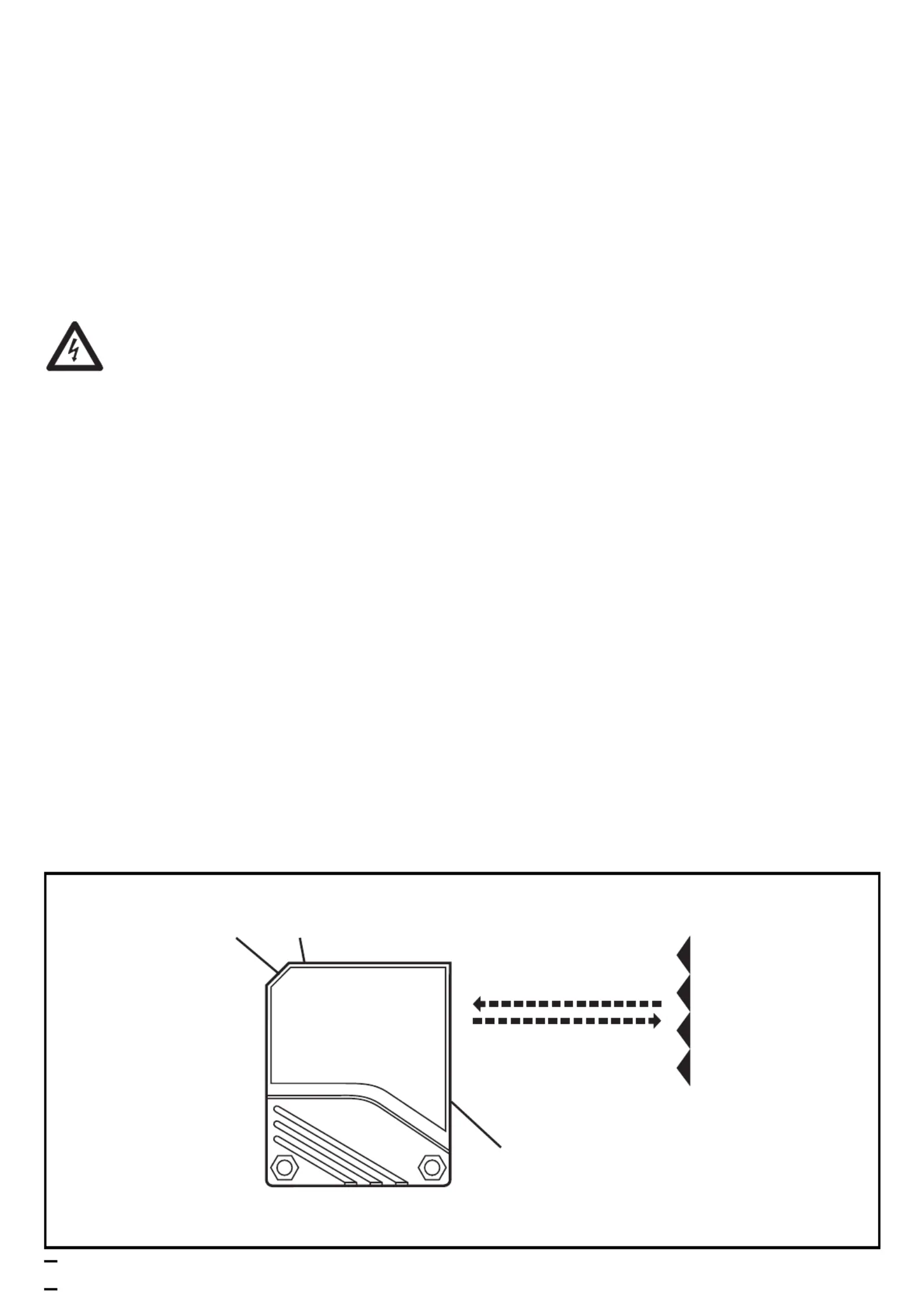

Bestimmungsgemäße Verwendung
In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlicht-
schranke berührungslos Gegenstände und Materialien und meldet sie
durch ein Schaltsignal.
Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit
Ø80mm).
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
an (s. Seite 17 oder Typenschild).
Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz,
WH = weiß.
Programmieren der Ausgangsfunktion durch Einstelltaste (s. Seite 6).
Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.
Bei Geräten mit Verschraubung wird der Anschlüber einen heraus-
nehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrau-
ben auf der Unterseite des Klemmenblocks).
Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera-
stet werden.
Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen,
falls dort angegeben.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.
Montage
2
LED gelb
Einstelltaste
LEDs rot
gelb
grün
DEUTSCH
Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlicht-
schranke darauf aus und befestigen Sie sie mit Hilfe einer Montage-
halterung; der Lichtfleck muß den Tripelspiegel treffen.
Maximale Reichweite nur bei genauer Ausrichtung.
Wichtig! Inbetriebnahme
Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit
(plug and play) und auf max. Reichweite eingestellt. Dies bedeutet,
daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben
wird. Die nachfolgend beschriebenen Einstellungen sind nur erforder-
lich wenn z.B. teiltransparente Objekte erfasst werden sollen.

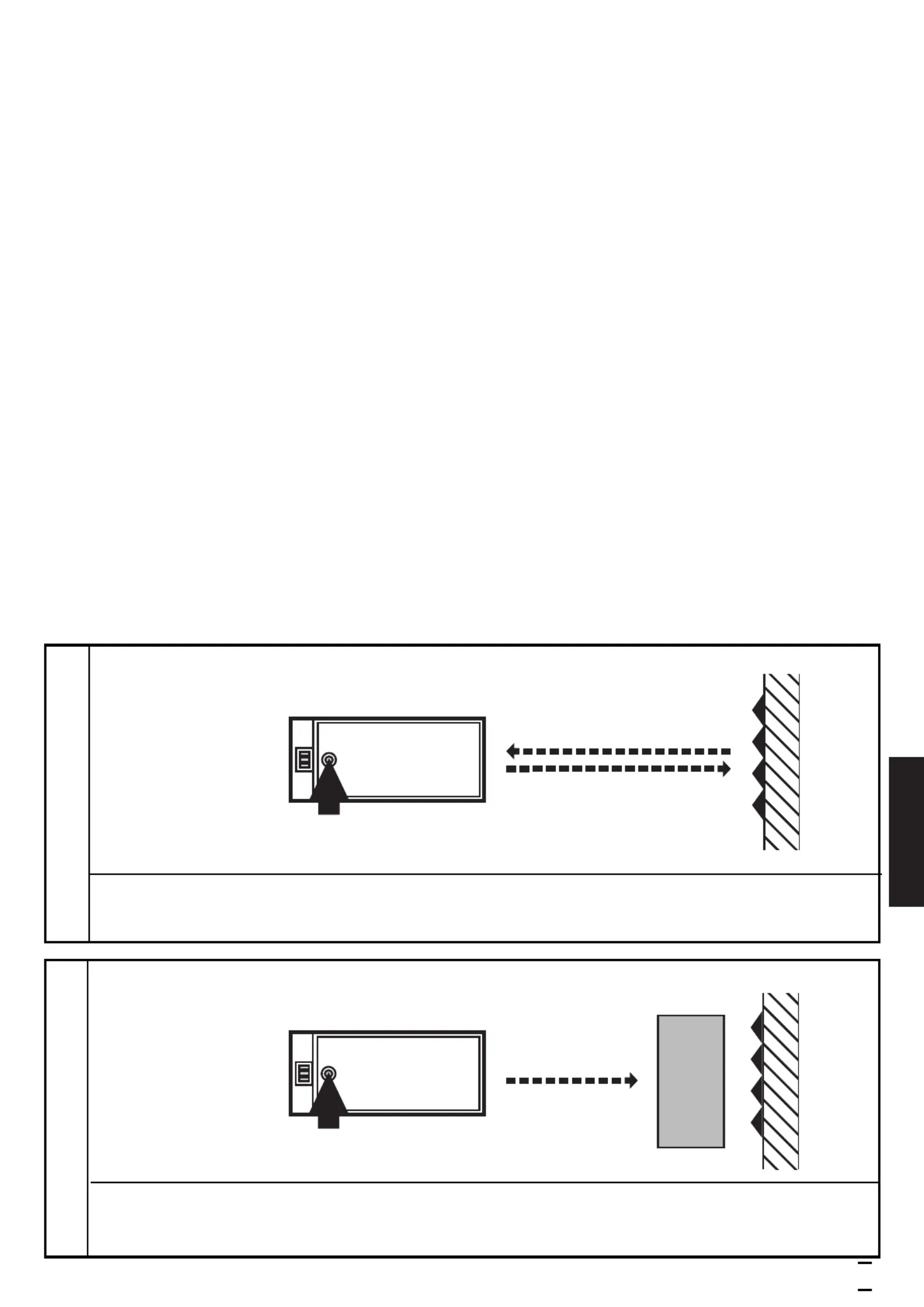

Einstellen der Empfindlichkeit bei stillstehenden Objekten
3
Drücken Sie ca. 2s, bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
Empfindlichkeit mit Objekt einstellen.
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2
