Side 1/15

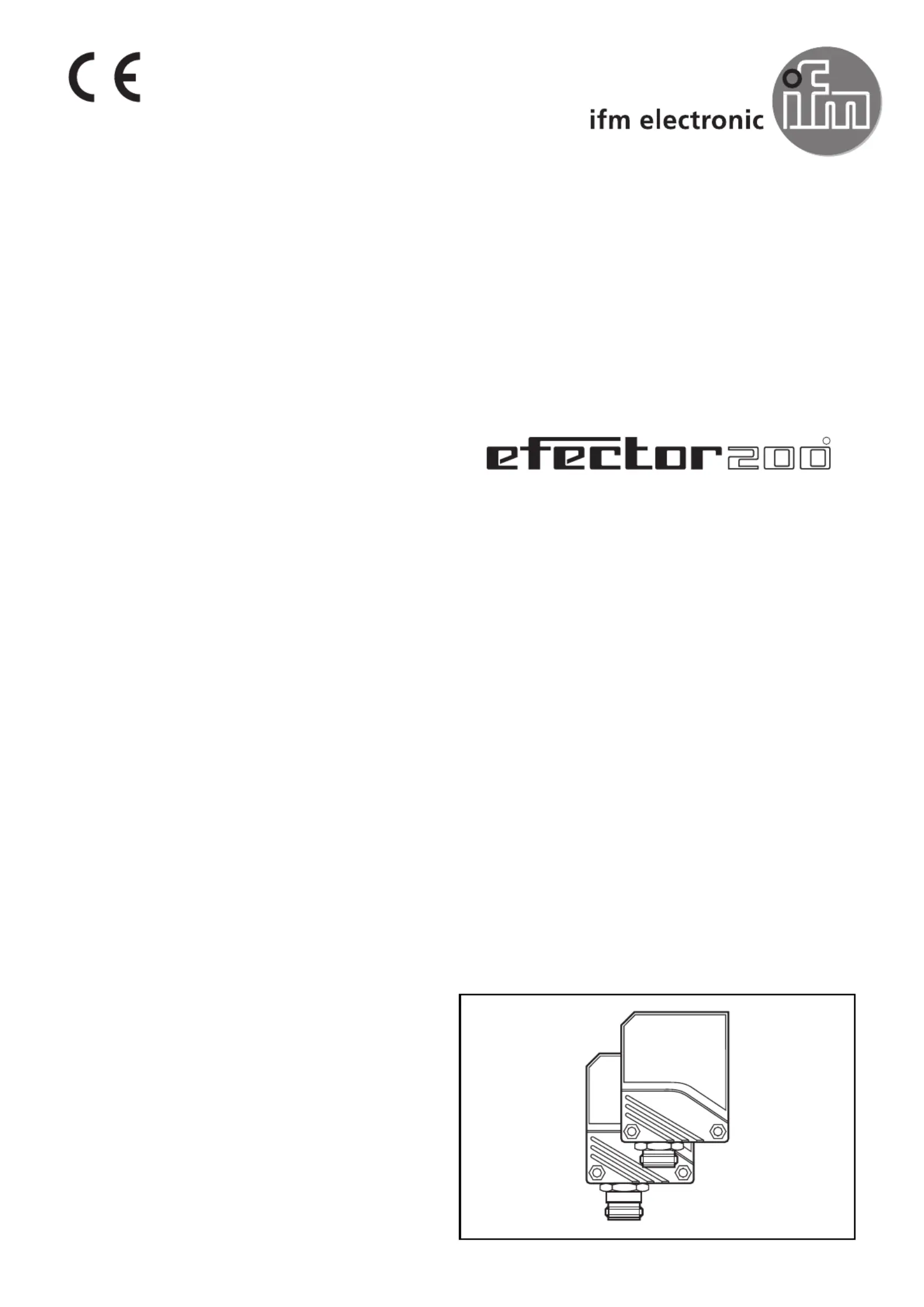

Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Reflexlichtschranke OL
Retro-reflective sensor OL
Système réflex OL
R
701384 / 01 09 / 2007
Bestimmungsgemäße Verwendung
In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlichtschranke
berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.
Reichweite (r): siehe Typenschild (Wert bezogen auf Tripelspiegel mit 80mm).
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 13
oder Typenschild).
Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort
angegeben.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

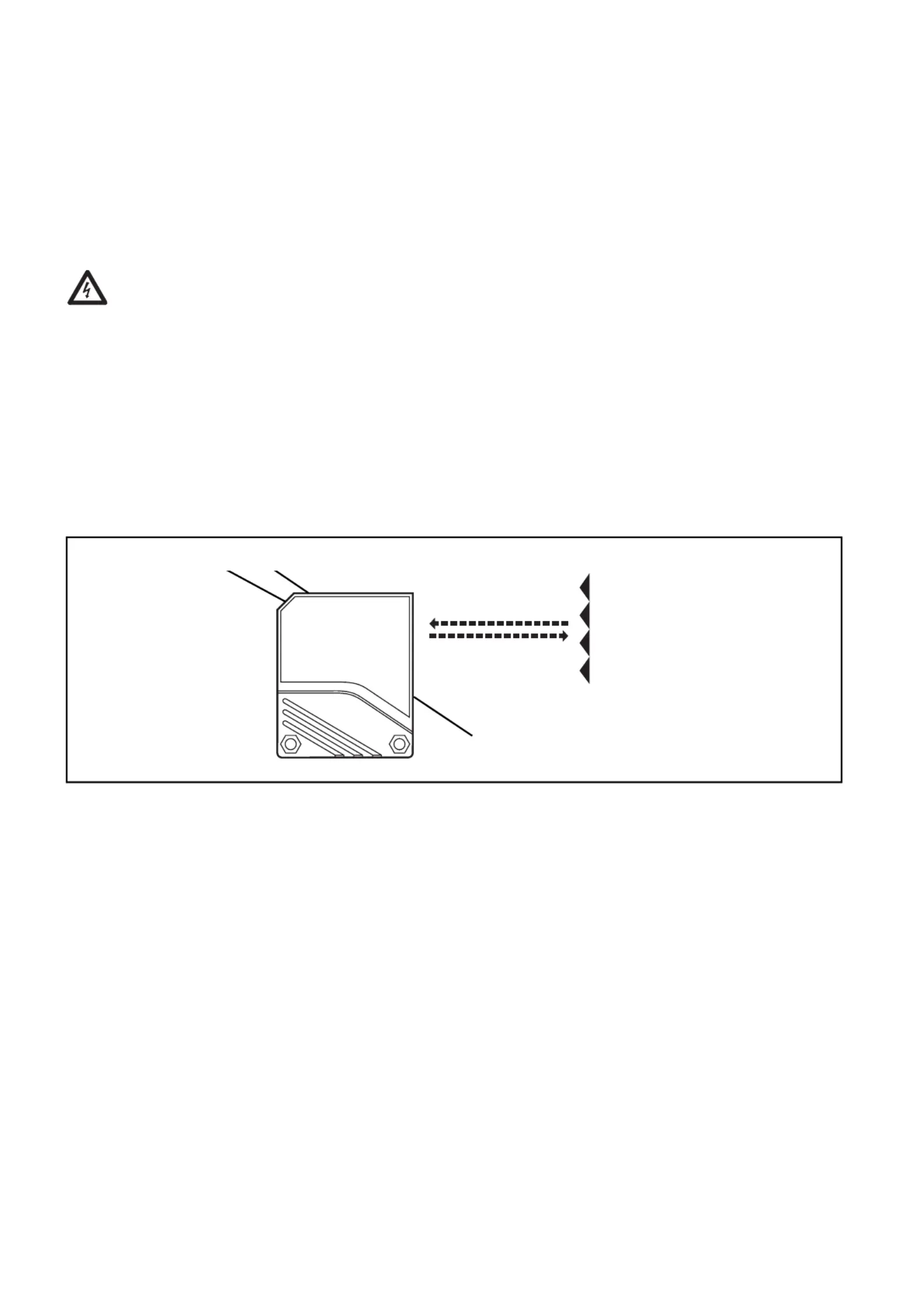

Montage
Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschranke dar-
auf aus und montieren Sie sie mit Hilfe einer Montagehalterung.
Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.
LEDs rot, gelb, grün
gelbe LED
Einstelltaste
1

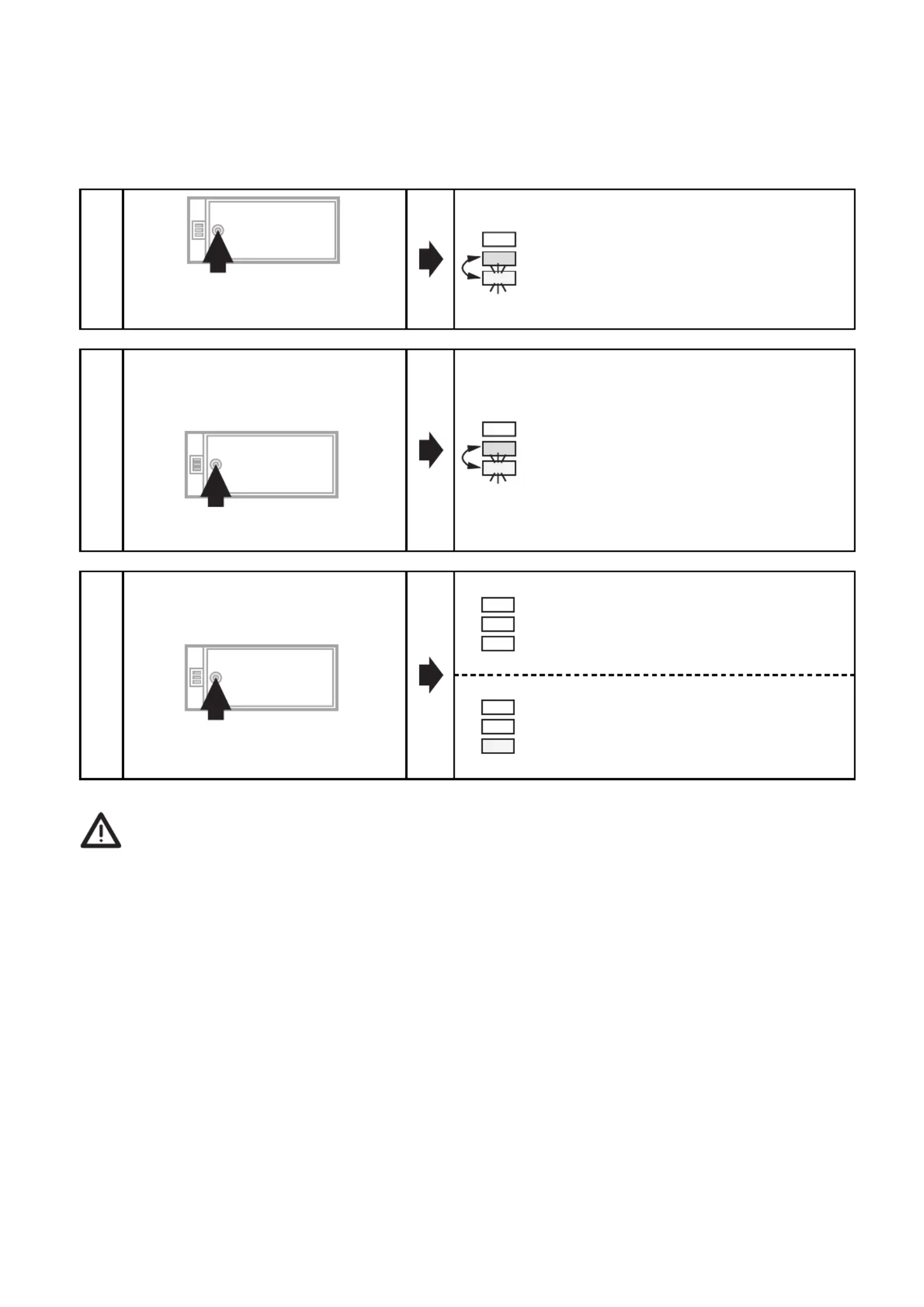

Einstellen der Schaltschwelle (dynamischer Betrieb)
Objekte bewegen sich durch den Erfassungsbereich der Optik
Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge
und berechnet die optimale Schaltschwelle.
Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und
Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3.
Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus
über.
Wird die Programmiertaste während der Programmierung 15 Minuten lang
nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in
den Betriebsmodus über.
Einstellung maximaler Empfindlichkeit:
Gehen Sie in den Programmiermodus (Schritt 1).
Richten Sie das Gerät so aus, dkein Licht reflektiert wird.
Dcken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
1
Drücken Sie, bis die rote
LED blinkt.
LEDs gelb und grün blinken
im Wechsel (= Gerät ist im
Programmiermodus).
2
Drücken Sie 1 mal.
Lassen Sie die Objekte durch
den Erfassungsbereich der
Optik laufen.
3
Drücken Sie 1 mal.
LEDs gelb und grün ver-
löschen für ca. 1s, blinken
dann wieder im Wechsel.
LEDs gelb und gn verlö-
schen für ca. 1s,
danach leuchtet die grüne
LED (= Gerät ist im Betriebs-
modus).
2
