Side 1/10
Montageanleitung
Installation Instructions
Notice de Montage
Infrarotsensoren
Infrared heat sensors
Détecteurs
d'infrarouges
OWS / OWL
R
701345 / 02 09 / 2007
Bestimmungsgemäße Verwendung
Der Infrarotsensor erfasst Wärmestrahlung von Objekten und meldet
sie durch ein Schaltsignal.
Einsatz zur Objekterkennung oder Temperaturüberwachung.
Schalttemperatur 350°C/750°C (je nach Geräteausführung).
Montage
Richten Sie den Sensor auf das zu erfassende Objekt aus und montie-
ren Sie ihn mit Hilfe einer Montagehalterung. Zur einfachen Montage
ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.
Das Objekt muß mindestens die Schalttemperatur des Sensors haben
und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtast-
durchmesser hängt ab von Öffnungswinkel und Abtastabstand.

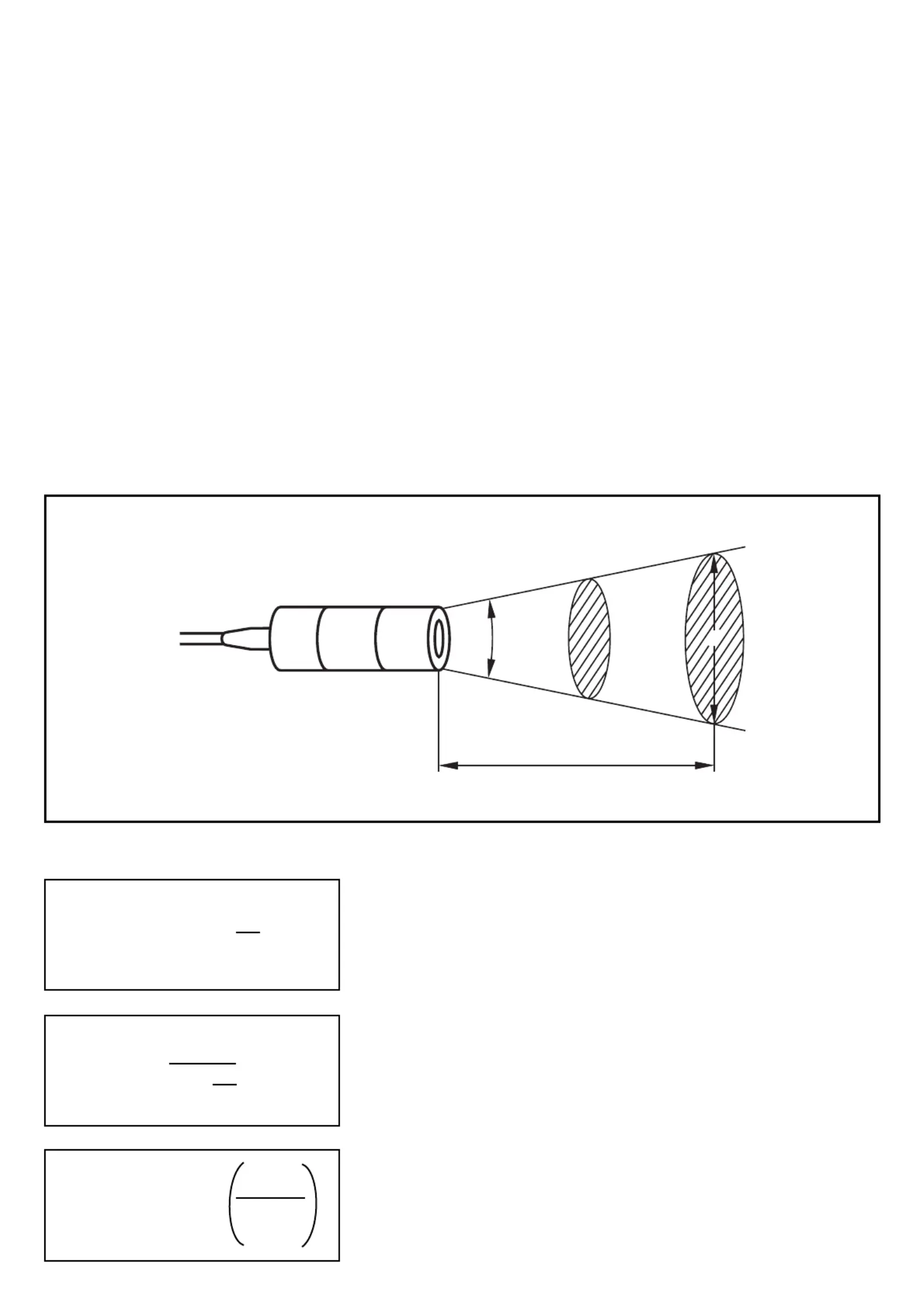

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel
2
l
d
α
α= Öffnungswinkel
l = Abtastabstand
d = Abtastdurchmesser
= Linsendurchmesser
d l= 2 x x tan α+
2
l= 0,5 x d-
tan α
2
α= 2 x tan-1 d-
2 x l

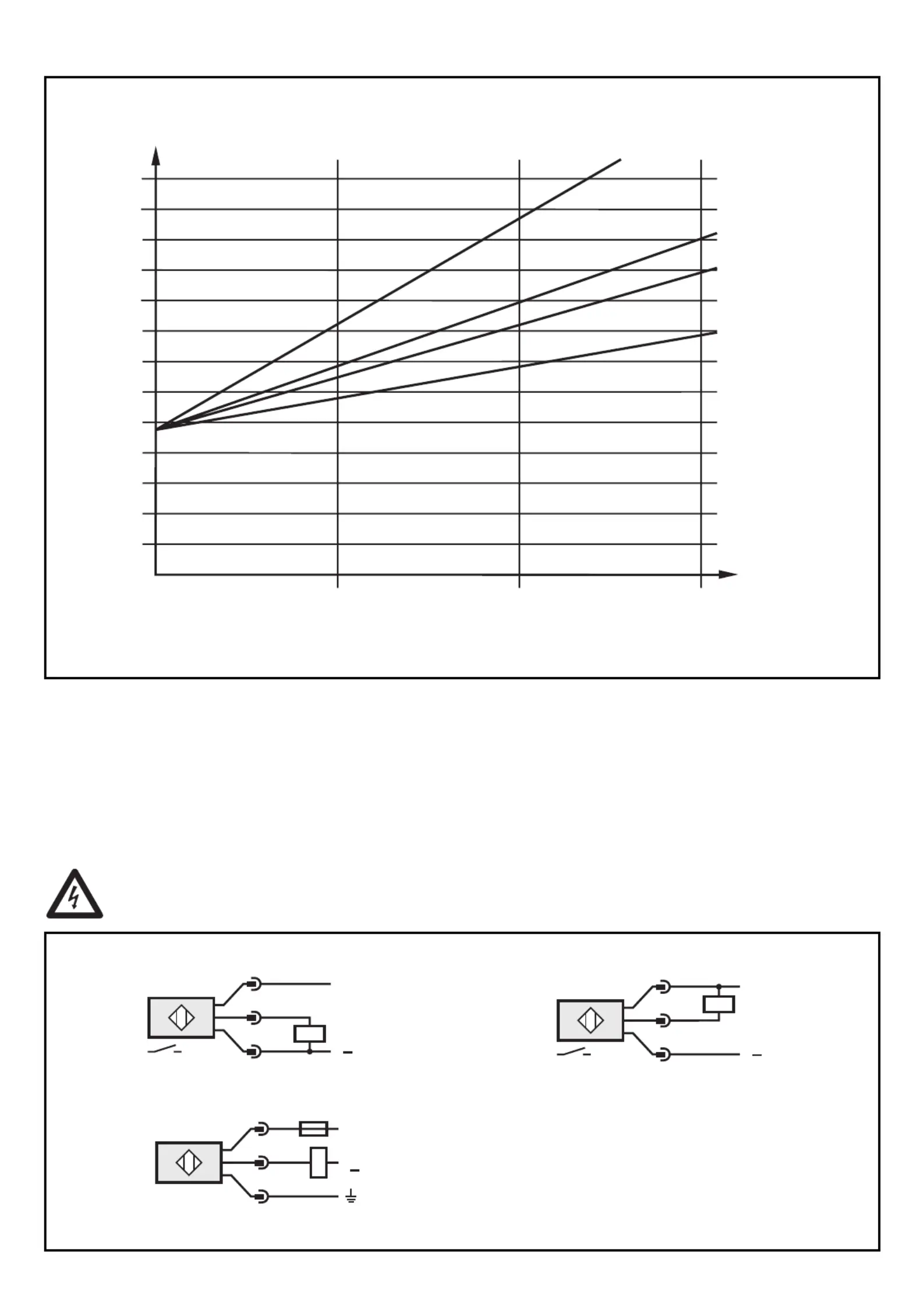

Schaltabstandsdiagramm:
Bei Abtastabständen >5m treten Strahlungsverluste durch den Luft-
weg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalt-
temperatur des Sensors liegen.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei und schliessen Sie das
Gerät folgendermaßen an.
3
1
1 2 3
2
3
4
5
6
7
8
9
10
11
12
13 OWS/
OWS/1,2°
OWL/
OWL/0,6°
Abtastdurchmesser d [cm]
Abtastabstand l [m]
2
1
3
L1
L+
L
N
L+
L
1
2
3
DC PNP
AC/DC*
L+
L
1
2
3
DC NPN
