Montageanleitung
Installation Instructions
Notice de Montage
Absoluter
Winkelcodierer RM
Absolute Encoder RM
Codeur absolu RM
R
Id-Nr. 296 540 01 Sachnr. 701080/02 03/2001
Bestimmungsgemäße Verwendung
Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte.
Jede Umdrehung und jede Winkelstellung der Umdrehungen wird als
Zahlenwert ausgegeben.
Mit den Werten lassen sich Winkelbewegungen messen, Positionen
und Anzahl der Umdrehungen bestimmen.
Versorgungsspannung 10 ... 30V DC
max. Drehzahl elektrisch: 6 000U/min.
max. Drehzahl mechanisch: 10 000U/min.
Montage
Schalten Sie die Anlage spannungsfrei. Der Antrieb darf
während der Montage nicht in Betrieb gesetzt werden.
Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnli-
chem Werkzeug behandeln: Zerstörungsgefahr!

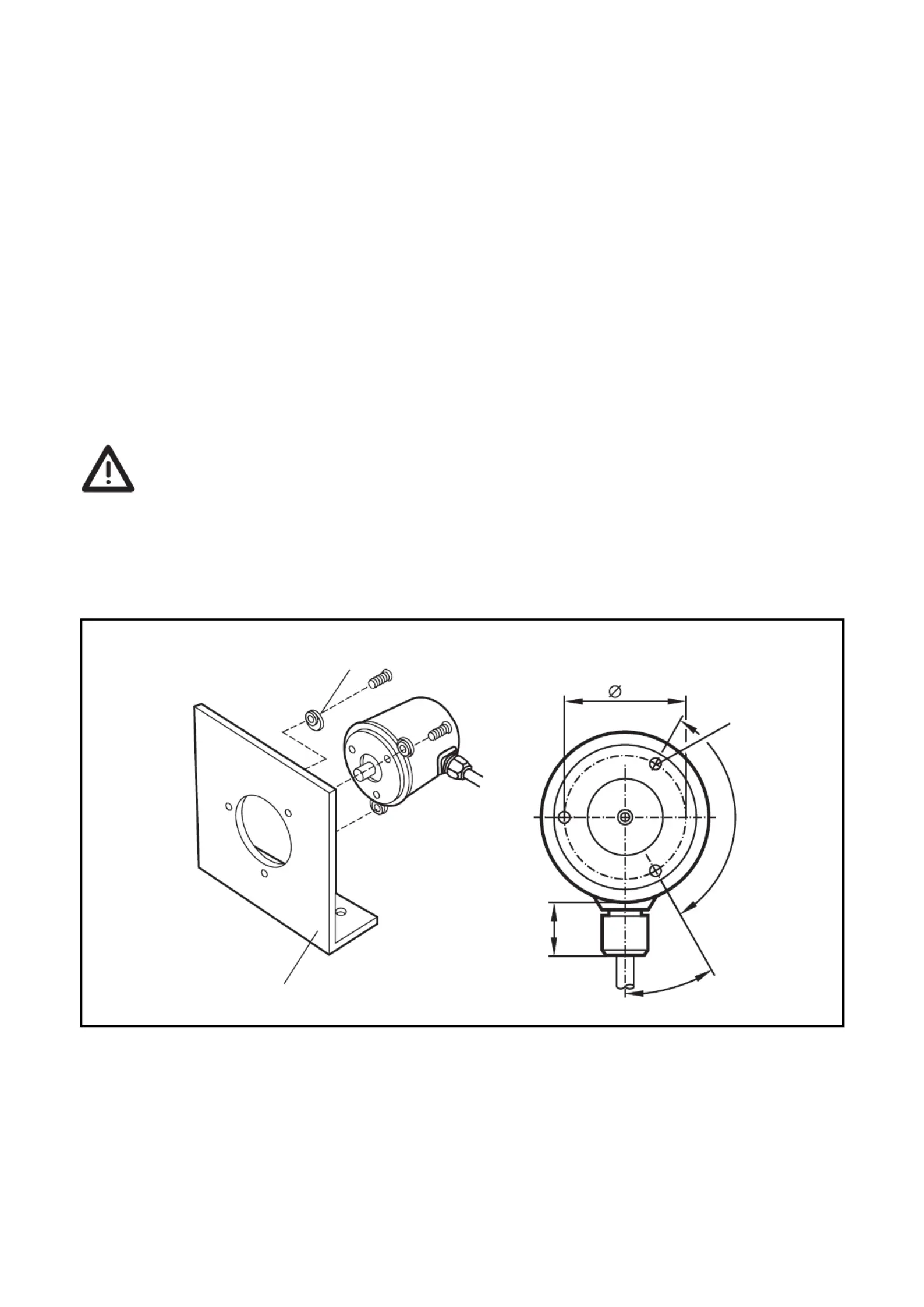

Montage Vollwellengeber
Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden
werden, um Wellen- und Lagerschäden zu vermeiden.
Bei Wegmessung mit Meßrad sollten Drehgeber und Meßrad am Ende
eines flexibel gelagerten Hebels montiert werden.
17
42
120°
30°
M4;
6 tief
Befestigungsexzenter
Befestigungswinkel E60034

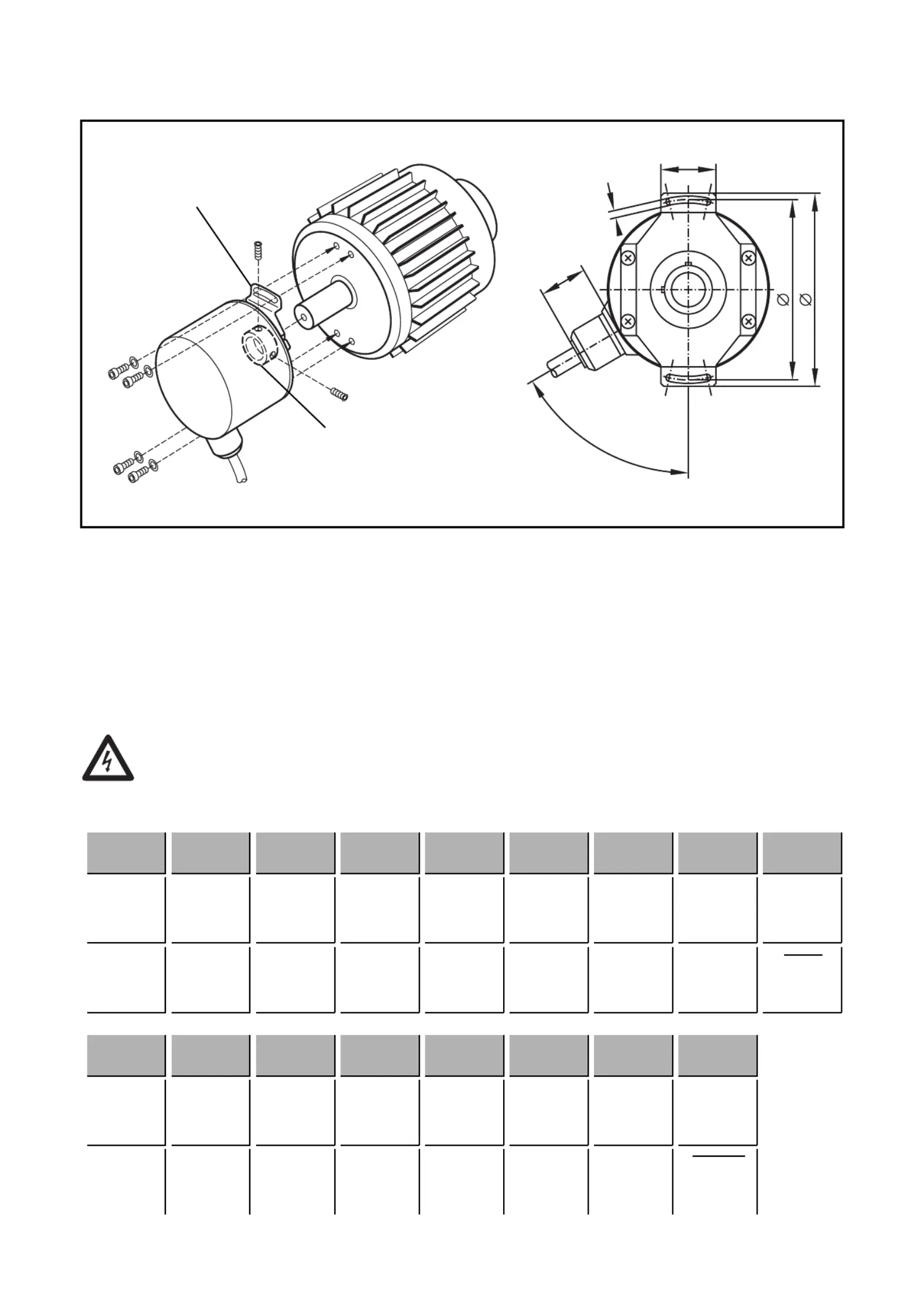

Montage Hohlwellengeber
1. L sen Sie die Schrauben zur Wellenklemmung.ö
2. Schieben Sie den Drehgeber auf die Welle (min. 10mm, max. 19mm)
und befestigen Sie die Statorkupplung durch vier Schrauben M3.
3. Ziehen Sie die Schrauben zur Wellenklemmung fest.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder
Steckerverbindungen l sen. Anschluö ßbelegung:
17
60°
20
63
68
3,2
Statorkupplung
Wellenklemmring
Pin 1
Pin 2
schwarz
Pin 3
rot
Pin 4
Pin 5
grün
Pin 6
braun
Pin 7
braun/
grün
Pin 8
violett
Pin 9
gelb
n.c. n.c. n.c. n.c. n.c. n.c. 10...30V
UP
Takt Takt
Pin 10
weiß/
grün
Pin 11
Schirm
Pin 12
blau/
schwarz
Pin 13
rot/
schwarz
Pin 14
grau
Pin 15
gr n/ü
schwarz
Pin 16
gelb/
schwarz
Pin 17
rosa
0V Un Gehäuse B (+) B (-) Daten DatenA (+) A (-)
