Side 1/29
Page 1 1 of
KATHREIN Digital Systems GmbH • Anton- -Kathrein Straße 1–3 • 83022 Rosenheim • Germany
Rosenheim, 31.0 .2013 9
Information über gesellschaftsrechtliche Änderung
Information about change in corporate legal status
Zum 1. April 9 das 201 geht Geschäftsfeld „Terrestrial & Satellite Reception“ der
KATHREIN SE (vormals KATHREIN-Werke KG) auf die KATHREIN Digital Systems
GmbH über.
Die neuen Firmendaten lauten ab 01.04.2019 wie folgt:
KATHREIN Digital Systems GmbH
Anton-Kathrein- Str. 1–3
83022 Rosenheim, Deutschland
Steuer- Nr.: 156/117/31083
UST- - Ident Nr.: DE311049363
Registergericht: Traunstein, HRB 25841
______________________________________________________________________________
As of WERKE KG) 1 April 9 201 , KATHREIN SE’s (formerly KATHREIN- “Terrestrial &
Satellite Reception” business unit be transfer o KATHREIN Digital Systemswill red t
GmbH (limited liability . company)
From 1 April 2019, the new company data are:
KATHREIN Digital Systems GmbH
Anton-Kathrein- Str. 3 1–
83022 Rosenheim, Germany
Tax ID No.: 156/117/31083
VAT Reg. No.: DE311049363
Commercial Register: Traunstein, HRB 25841
KATHREIN
Digital Systems GmbH
Anton
- -Kathrein Straße 1–3
83022 Rosenheim
Germany
www.kathrein
- ds.com
info
@kathrein- ds.com
Executive Board
:
Michael Auer
Uwe Thumm
US
t- - ID Nr.: DE 311 049 363
Steuer
- Nr.: 156/117/31083
GLN:
40 63242 00000 5
WEEE
- - Reg. Nr.: DE 66199153
Registered Office: Rosenheim, DE
Commerc
ial Register: Traunstein, HRB 25841
Commerzbank AG
IBAN:
DE24 7114 0041 0611 9002 00
BIC:
COBADEFFXXX
936 00005 1
1 / 13

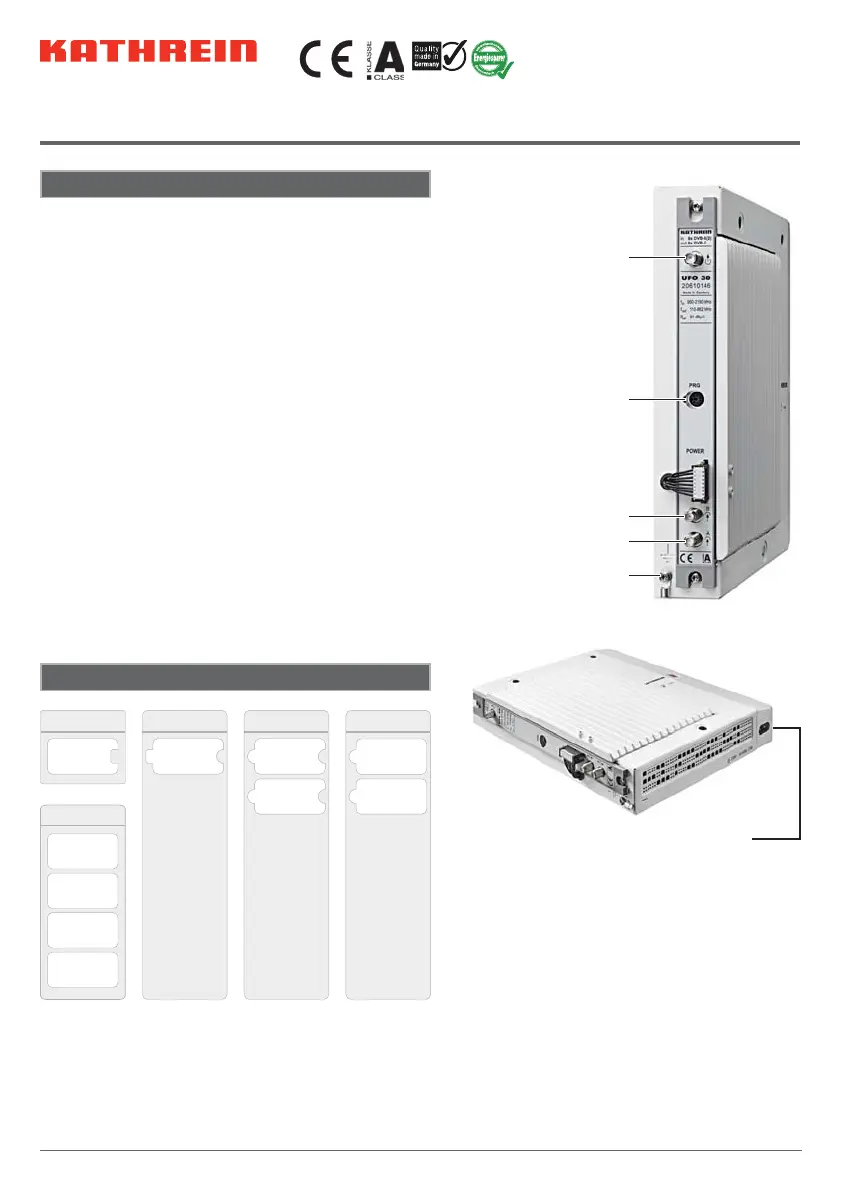

UFO 30 20610146
UFOnano Stand-alone-Kopfstelle
8fach-DVB-S(2) - QAM
Ausgang
(F-Connector-Buchse)
Potentialausgleich
Buchse zum Anschlie-
ßen der Steuerung
(Mini-DIN)
Sat-ZF-Eingang B
(F-Connector-Buchse)
Sat-ZF-Eingang A
(F-Connector-Buchse)
Hinweis
Die aktuellste Version dieses Anwendungshinweises fi nden Sie auf der Kathrein-Homepage unter www.kathrein.com →
SAT → → → Produktübersicht Aufbereitung/Signalumwandlung . Auf der Produktseite des UFO 30 stehen die UFOnano
Anleitungen zum Download zur Verfügung.
Anschluss für
Stromversorgung
Merkmale
■Stand-alone-Kopfstelle 8fach-DVB-S(2)-QAM
■Wandelt acht QPSK-/8PSK-modulierte DVB-S(2)-
Signale in acht benachbarte QAM-modulierte DVB-C-
Ausgangssignale
■TV-Programme vorprogrammiert
■Herausragende Daten durch Direktumsetzung als
FPGA-Lösung
■Hohe Energieeffi zienz, Leistungsaufnahme: Typ. 25 W
■Zwei Sat-ZF-Eingänge A/B, unabhängig voneinander
über die zentrale Steuerung einstellbar
■Alle Übertragungs-Parameter sind einstellbar mit der
Management-Software USW 30
■MPEG-Transportstrom-Prozessor:
– zum Einstellen einer konstanten Ausgangs-Daten-
rate (Stuffi ng) mit PCR-Korrektur
– mit Programm-Filter zum Ausblenden einzelner
TV- und Radioprogramme
■Lüfterloses Design zur Wandmontage (keine Geräusch-
entwicklung)
Funktionsblöcke
2x8-Matrix 8 x DVB-S/S2 8 x DVB-C
Blockumsetzung
Programm-
Filter
CAT-
Anpassung
Eingang Frontend Basisband Ausgang
Besonderheiten
Plug-and-Play
3,0 Watt/QAM
Energie-
effizient
Thermische
Abschaltung
2 / 13
Technische Daten
Typ UFO 30
Eingang
Sat-ZF-Eingang 2 x F-Connector, 75 Ω
Frequenzbereich MHz 950 ... 2150
Entkopplung dB Min. 25
Rückfl ussdämpfung dB Typ. 6
Frontend
DVB-S2 8 x
Frequenzraster 1 (950 ... 2150 MHz)
AFC-Regelbereich
MHz
±3 (Symbolrate < 10 Ms/s)
±5 (Symbolrate > 10 Ms/s)
(950 ... 2150 MHz)
Eingangspegelbereich dB V 60 ... 110μ
Zulässige Pegeldifferenz dB 12
Demodulation DVB-S
Standard EN 300 421 (1)
Eingangssymbolrate QPSK MS/s 2 ... 45
Code-Rate (Viterbi) 1/2, 2/3, 3/4, 5/6, 7/8
Roll off % 35
Demodulation DVB-S2
Standard EN 302 307 (2)
Eingangssymbolrate QPSK MS/s 1 ... 34
Code-Rate (LDPC) 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Eingangssymbolrate 8PSK MS/s 1 ... 31,5
Code-Rate (LDPC) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Roll off % 20/25/35
MPEG-TS-Prozessor
Programmfi lter ✔
PID-Filter ✔
PSI-/SI-Bearbeitung PCR-Korrektur
Stuffi ng Automatisch
QAM-Modulator
Ausgangskanäle 8 x DVB-C (J.83A) als Nachbarkanäle
QAM-Konstellation QAM 16, 32, 64, 128, 256
Symbolrate MS/s 1,5 ... 7,15
Roll off % 15
HF-Ausgang
DVB-C-Ausgang 1 x F-Connector, 75 Ω
Frequenzbereich MHz 110 ... 862 (Feinabgleich in 250-kHz-Schritten)
Frequenzbereich (Kanalliste) MHz 110 ... 862 (Einstellung über Kanalliste)
Rückfl ussdämpfung dB 14 (47 MHz) –1,5 dB/Okt.
Ausgangspegel dBμV 91
Einstellbereich Ausgangspegel dB –20 (in 0,5-dB-Stufen)
Pegelstabilität dB Typ. ±0,5
Frequenzstabilität ppm Typ. 35
MER dB Typ. 45≥
Schulterdämpfung dB 60 (bei Normpegel)≥
Nebenaussendungen dB 60≥
Systemdaten
Leistungsaufnahme W Typ. 25
Temperaturbereich °C 0 ... 40
Abmessungen (H x B x T) mm 282,5 x 249,5 x 61,0
Gewicht kg 2,5
