Side 1/6

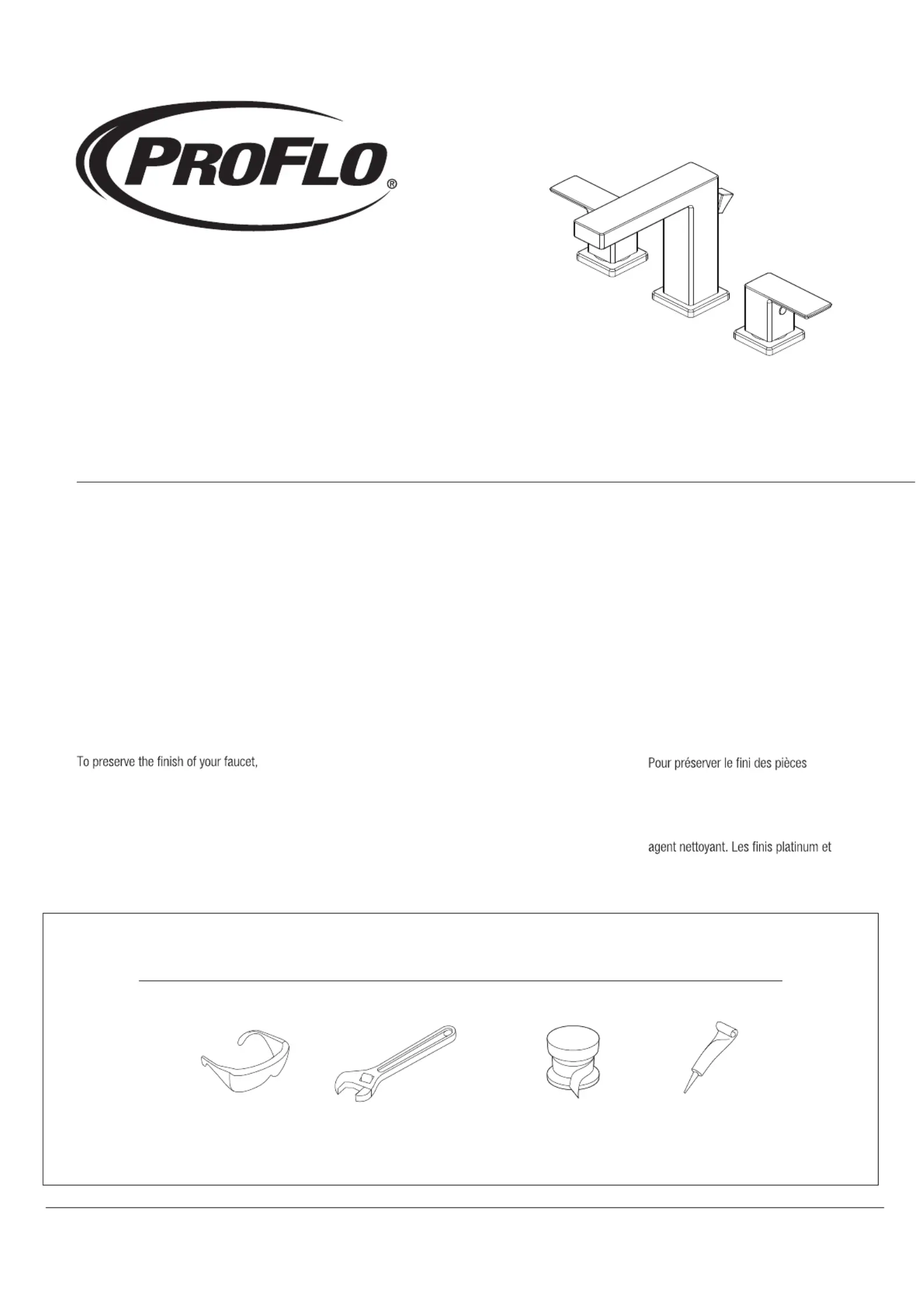

TWO HANDLE LAVATORY FAUCET

MEZCLADORA PARA TINA LAVABO DE DOS / ROBINET DE LAVABO À DEUX POIGNÉES

PFWSC9867CP PFWSC9867ZBN PFWSC9867MB

Installation Instructions

Instrucciones de instalación / Instructions d'installation

ENGLISH

CAUTION-TIPS FOR REMOVAL OF

OLD FAUCET:

Always turn off water supply before

removing existing faucet or replacing

any part of the faucet. Open the

faucet handle to relieve water

pressure and ensure that water is

completely shut off.

CARE INSTRUCTIONS:

apply non-abrasive wax. Any

cleaners should be rinsed off

immediately. Do not use abrasive

cleaners on the faucet.

ESPAÑOL

PRECAUCIÓN-CONSEJOS PARA

CAMBIAR LA LLAVE MEZCLADORA:

Siempre corte el suministro de agua

antes de retirar el grifo actual o

remplazar cualquier pieza del mismo.

Abra la llave del grifo para liberar la

presión de agua y asegurar que p1-ya no

corre agua.

INSTRUCCIONES DE CUIDADO:

Para conservar el acabado que cubre

las partes metálicas de su llave

mezcladora, aplique cera que no sea

abrasive, como una cera para autos. Si

usa algún tipo de limpiador, deberá

enjuagarlo inmediatamente. Los

abrasivos suaves son aceptables en

acabados platinum y LifeShine.

FRANÇAIS

ATTENTION-SUGGESTIONS POUR

ENLEVER L'ANCIEN ROBIENT:

Toujours couper l'alimentation en eau

avant d'enlever ou de démonter le

robinet. Ouvrir le robinet pour libérer la

pression d'eau et pour s'assurer que

l'alimentation en eau a bien été coupée.

DIRECTIVES D’ENTRETINE:

métalliques du robinet, appliquer une

cire non abrasive comme une cire à

votiure. Rincer immédiatement le

robinet aprés l'avoir nettoyé avec un

LifeShine peuvent être nettoyés à l'aide

de produits abrasifs doux.

You may need/Usted puede necesitar/

Aticles dont vous pouvez avoir besion

Goggles

Anteojos Protectores

Lunettes de sécurité

Wrench

Llave

Clé ajustable

Sealant Tape

Cinta Selladora

Ruban d'étanchéité

Silicone

Silicón

Silicone

SILICONE

05/30/22 REV.A FERGUSON.COM/PROFLO

Distributed Exclusively by Ferguson and Wolseley Canada

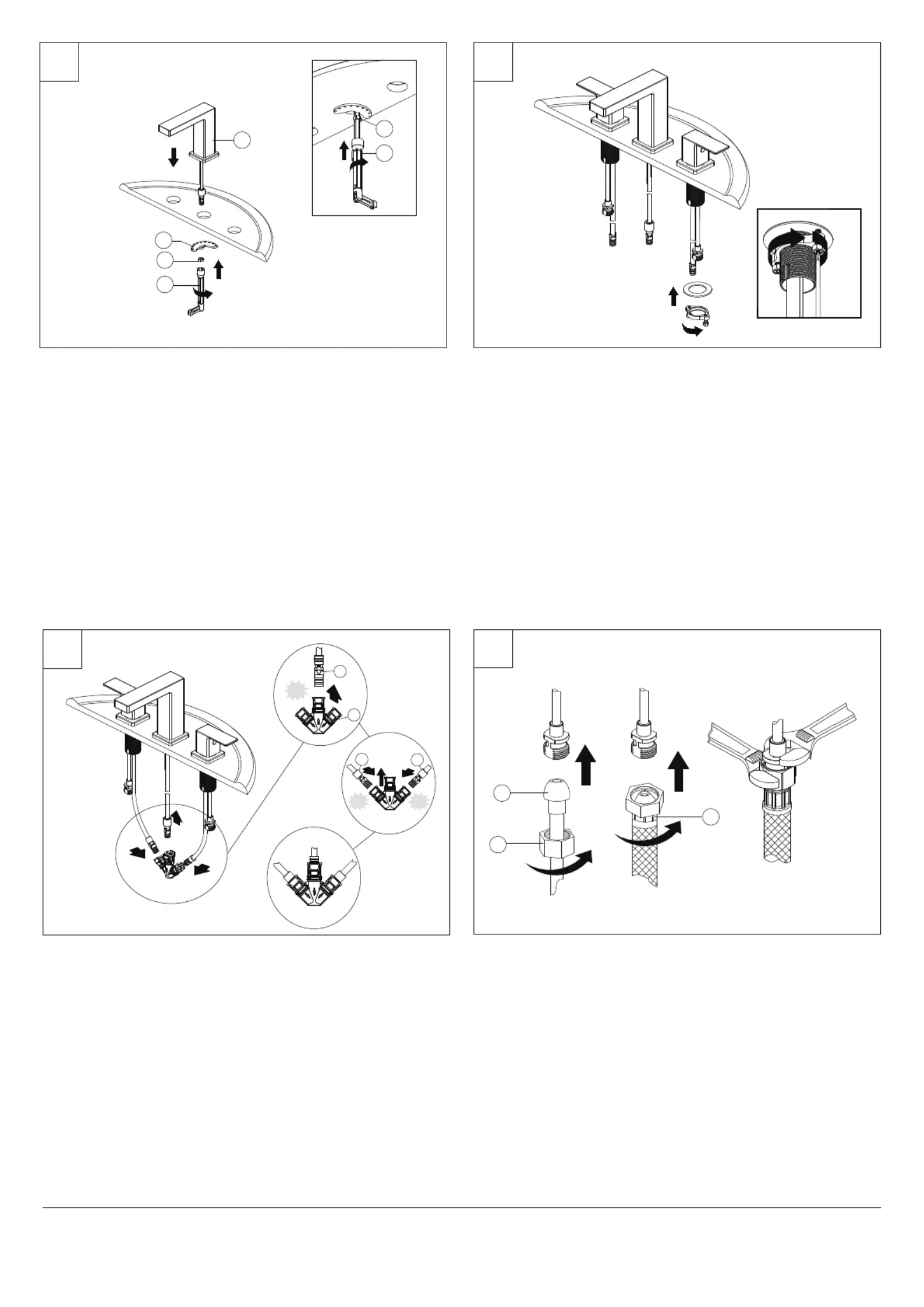

Shut off water supplies.

Place the faucet assembly (1) through the mounting hole in the sink. Secure the

faucet to the sink using the metal washer (2) and lock nut (3) provided. Tighten lock

nut (3) with spanner key (4) provided.

Slide hot and cold end valves through sink mounting holes. Make sure long tubes are

installed away from spout.

Note: Hot side end valve is labeled. Secure end valves with washers and nuts. Hand

tighten nuts onto shank. Lock nuts into position by tightening screws.

Desliza las válvulas para agua caliente y fría a través de los orificios de montaje del

lavamanos. Verifica que los tubos largos estén lejos del caño.

Nota: La válvula de agua caliente está etiquetada. Asegura las válvulas con

arandelas y tuercas. Asegura las tuercas al v stago, apretando con la mano. Fija las

tuercas en posición, apretándolas.

Insérez les robinets d'arrêts chaud et froid dans les trous de fixation du lavabo.

Veillez à ce que les longs tubes ne soient pas installés près du bec.

Remarque : Le robinet d'arrêt de l'eau chaude est étiqueté « chaud ». Fixez

fermement les robinets d'arrêt au moyen de rondelles et d'écrous. Serrez les écrous

à la main sur la tige de fixation. Placez les écrous de blocage dans la bonne position

en serrant les vis.

Cierra el suministro de agua.

Coloca el ensamblaje del grifo (1) en el orificio de montaje del lavamanos. Asegura el

grifo al lavamanos con la arandela (2) y contratuerca (3) suministradas. Ajusta la

contratuerca (3) con la llave inglesa (4) que se suministra.

Fermez les conduites d’alimentation en eau.

Placez le robinet (1) dans le trou de montage du lavabo. Fixez solidement le robinet

sur le lavabo à l’aide de la rondelle en métal (2) et du contre-écrou (3) fournis. Serrez

le contre-écrou (3) avec la clé à douille (4) fournie.

1 2

Make connections to water lines. Use 1/2" I. P. S. faucet connections (2) or use

supply line coupling nuts (3) with 3/8" O. D. ball-nose riser (1). Use wrenches to

tighten connections. Do not overtighten.

Conecta a las líneas de suministro. Usa conexiones de grifos de 1/2" I. P. S (2) o las

tuercas de acoplamiento de líneas de suministro incluidas (3) con un tubos

montantes de bola de diámetro exterior de 3/8" (1). Usa llaves para apretar las

conexiones. No aprietes demasiado.

Branchez l'alimentation en eau. Utilisez un raccord de robinet I. P. S (2) de 1,27 cm

(1/2 po) ou utilisez des écrous d'accouplement (3) pour conduite d'alimentation avec

colonne montante à embout arrondi au diamètre extérieur de 0,95 cm (3/8 po) (1).

Utilisez la clé pour serrer les raccords. Ne serrez pas trop.

(2 N.m

Max)

05/30/22 REV.A FERGUSON.COM/PROFLO

Distributed Exclusively by Ferguson and Wolseley Canada

Click

Click Click

3 4

Attach the T-union (2) to the Spout (1) connection, the hot faucet handle (3)

connection, and cold faucet handle (4) connection. Push until the connections snap

together. Pull down moderately to ensure the connection has been made.

Fijar la unión T (2) a las conexiones de salida (1) y de las manijas para agua caliente

(3) y fría (4). Presionar hasta que las conexiones se aseguren entre sí. Halar hacia

abajo ligeramente para comprobar que la conexión es segura.

Fixez le raccord-union en T (2) sur le raccord du bec (1), le raccord de la manette

d’eau chaude du robinet (3) et le raccord de la manette d’eau froide du robinet (4).

Poussez jusqu’à ce que les raccords s’emboîtent . Tirez modérément vers le bas

pour vous assurer que le branchement est bien fait.

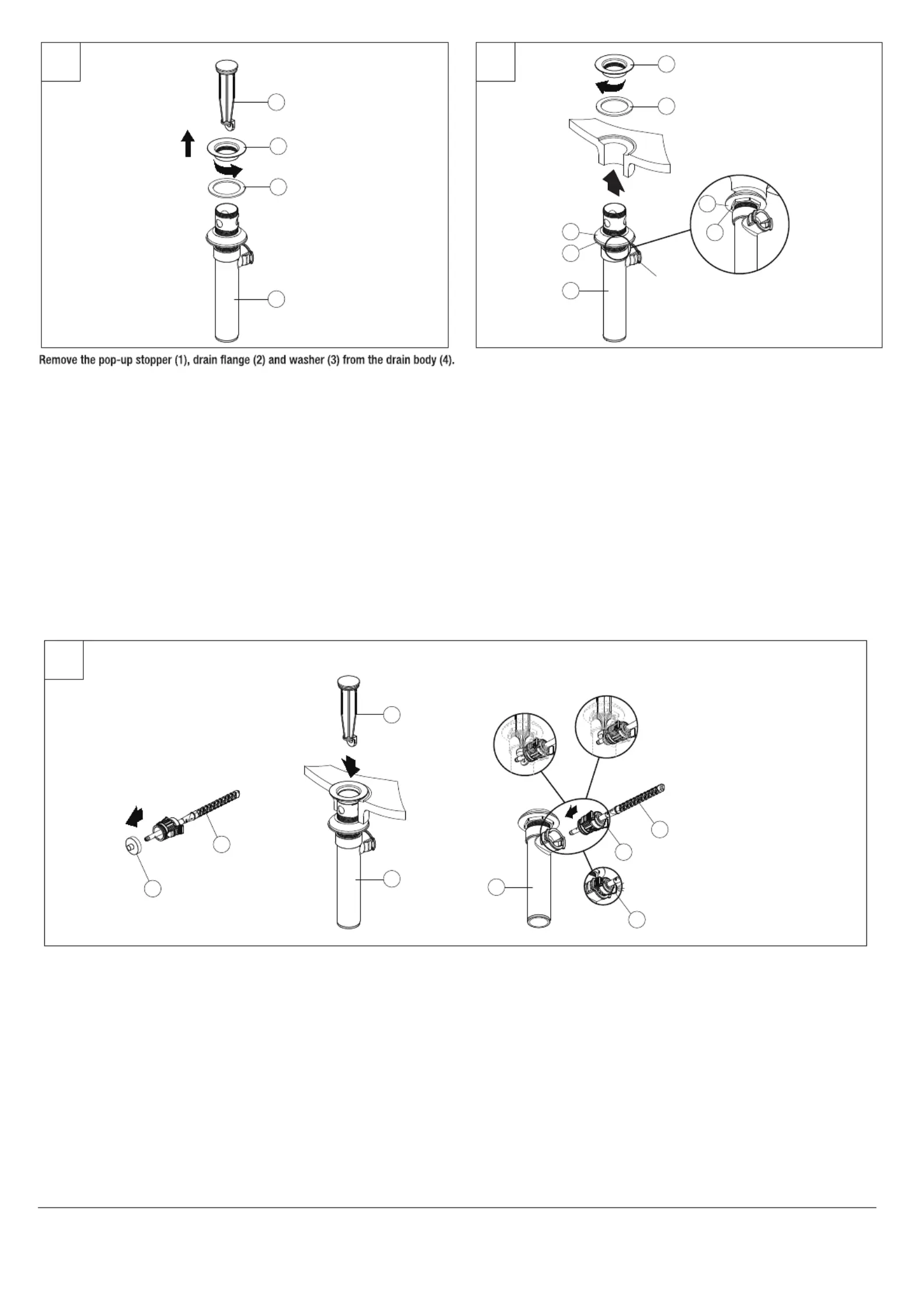

Before installation, unscrew the protective cap (1) from the horizontal rod (2). Insert the stopper (3) into the drain hole in the sink.

Insert the horizontal rod (2) into the drain body (4) and through the hole of the stopper (3) until you hear a click. See insert 2. You can press the two sides of the joint (5) to

remove the horizontal rod (2).

NOTE: For easier removal and cleaning, rotate the stopper (3) 90 degrees so that the horizontal rod (2) does not go through the hole in the stopper (3). See insert 3.

Insert the washer (2) into the drain flange (1) and place the drain flange (1) into the

drain hole of the sink. From underneath the sink, screw the drain body (6) onto the

drain flange (1). Ensure that the opening (a) for the ball rod on the drain body (6)

faces towards the rear of the sink. Tighten the rubber washer (3), metal washer (4)

and lock nut (5) on the drain body (6). Hand-tighten only.

5 6

Insert 3

Insert 2

Retira el tapón emergente (1), la brida del desagüe (2) y la arandela (3) del cuerpo

del desagüe (4).

Inserta la arandela (2) en la brida del desagüe (1) y coloca la brida (1)en el orificio de

desagüe del lavamanos. Desde abajo del lavamanos, enrosca el cuerpo del desagüe

(6) en la brida (1). Asegúrate de que la abertura (a) para la varilla de bola del cuerpo

del desagüe (6) esté hacia la parte posterior del lavamanos. Ajusta la arandela de

goma (3), la arandela de metal (4) y la contratuerca (5) en el cuerpo del desagüe (6).

Ajusta sólo con la mano.

Insérez la rondelle (2) sur la collerette d’écoulement (1) et placez la collerette

d’écoulement (1) dans l’orifice d’évacuation du lavabo. À partir du dessous du

lavabo, vissez le corps d’évacuation (6) sur la collerette d’écoulement (1).

Assurez-vous que l’ouverture (a) de la tige à rotule du corps d’évacuation (6) fait

face à l’arrière du lavabo. Serrez la rondelle en caoutchouc (3), la rondelle en métal

(4) et le contre-écrou (5) sur le corps d’évacuation (6). Serrez à la main uniquement.

Retirez la bonde mécanique (1), la collerette d’écoulement (2) et la rondelle (3) du

corps d’évacuation (4).

Antes de la instalación, desenrosca la tapa protectora (1) de la varilla horizontal (2). Inserta el tapón (3) en el orificio de desagüe del lavamanos.

Inserta la varilla horizontal (2) en el cuerpo del desagüe (4) y a través del orificio del tapón (3) hasta que escuches un clic. Ver inserto 2. Puedes presionar ambos lados de

la junta (5) para retirar la varilla horizontal (2).

NOTA: Para retirar y limpiar más fácilmente, gira el tapón (3) 90º de manera que la varilla horizontal (2) no atraviese el orificio del tapón (3). Ver inserto 3.

Avant l’installation, dévissez le capuchon de protection (1) de la tige horizontale (2). Enfoncez la bonde (3) dans l’orifice d’évacuation du lavabo.

Insérez la tige horizontale (2) dans le corps d’évacuation (4) et dans le trou de la bonde (3) jusqu’à ce que vous entendiez un déclic. Voir l’encart 2. Vous pouvez appuyer

sur les deux côtés du joint (5) pour retirer la tige horizontale (2).

REMARQUE : Pour faciliter le retrait et le nettoyage, tournez la bonde (3) à 90 degrés, de façon à ce que la tige horizontale (2) ne traverse pas le trou de la bonde (3). Voir

l’encart 3.
