Side 1/8
Elektrotechnik
Elektronik
www.elektrotechnik-schabus.de
Aktiver Wassersensor für
analoge und digitale Eingänge
SHT 8800 / SHT 8815
Art.-Nr. 200362 Art.-Nr. 200370
Bedienungsanleitung
DE
EN
2
SICHERHEITSHINWEISE
Allgemein
• Bevor Sie den Sensor montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung
sorgfältig durch.
• Die Montage muss durch eine qualizierte Fachkraft erfolgen.
• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.
• Önen Sie den Sensor nicht, er enthält keine zu wartenden Teile.
Umgebungsbedingungen
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im
Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz
des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:
• Wohngebäude/-ächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsächen wie Läden,
Großmärkte usw., Räume mit wohnraum- oder haushaltsähnlicher Nutzung
• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
LIEFERUMFANG
• 1 aktiver Wassersensor SHT 8800 oder SHT 8815
• 1 Gebrauchsanleitung
HERZLICHEN DANK FÜR IHR VERTRAUEN!
Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um
Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und
erster Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen
die Sicherheitshinweise!
Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!
+ Betriebsspannung Ub
- Masse / ground / 0 Volt
• Ausgangsspannung
braun
weiß
grün
high
low
Sensor SHT 8800
„trocken“ „nass“ „trocken“
80-90% Betriebsspannung
+ positiver Anschluss
- negativer Anschluss
Widerstand
braun
weiß
MΩ
Ω
Sensor SHT 8815
„trocken“ „nass“ „trocken“
„Widerstand“
„Spannung“
3
REINIGEN UND PFLEGEN
Vermeiden Sie den Einuss von Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät.
Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht
angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.
ALLGEMEIN
Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art,
wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter
Gaskonzentration durch den Gasmelder oder Wasserstand durch den Wassermelder gegeben wird.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der aktive Wassersensor SHT 8800 wird mit einer Betriebsspannung versorgt und gibt bei fest-
gestelltem Wasser oder leitfähiger Flüssigkeit einen Spannungspegel in Höhe von ca. 80-90% der
Betriebsspannung aus. Diese Spannung wird hochohmig von einem Analogeingang ausgewertet.
Der aktive Wassersensor SHT 8815 wird mit einem Digitaleingang einer Steuerung verbunden, der
einen internen Pull-Up/Dn-Widerstand hat und den Sensor darüber mit Spannung versorgt. Werden
die Kontakte des Sensors mit einer leitfähigen Flüssigkeit verbunden, sinkt der Innenwiderstand im
Sensor erheblich ab und der Pegel am Digitaleingang wird von HI auf LO oder LO auf HI gezogen.
Technische Daten SHT 8800 SHT 8815
Artikel-Nummer 200362 200370
für Eingänge analog digital mit int. Pullup / PullDown Widerstand
erforderlicher Pull Widerstand --- 10...100 kΩ (im Steuergerät)
Betriebsspannung Ub 10...30 V= DC SELV/PELV 10...40 V= DC SELV/PELV
Sensorreaktion trocken/nass 0 V / 80-90% Ub einige MΩ / wenige 100 Ω (beispielhaft)
Ausgangsimpedanz ~ 500 Ω ---
Ausgangsstrom max. 20mA ---
Schutzart IP68, Schutz gegen Strahlwasser für 30 Minuten, Kabel kurzzeitig wasserfest
Temperaturbereich -15°C ... +50°C max. -15°C ... +50°C max.
Anschlussleitung 3-adrig - 3x0,14mm² 2-adrig - 2x0,14mm²
LIYY - 2x/3x0,14mm² - Ø 3,8mm - weiß - 4 Meter lang
Leitungsbelegung grün Masse, ground, 0 Volt ---
weiß Sensorspannung, Ausgang Masse, ground, 0 Volt
braun Betriebsspannung Ub, plus Digitaleingang, positiv, plus
Montage Boden, Kanten, Nuten Boden, Kanten, Nuten
Einsatzgebiet in regelmäßig trockener Umgebung für seltene Wasser Ereignisse
Material ABS Körper, Aluminium Schraubloch, V4A Kontakte, vergossen mit Wepuran

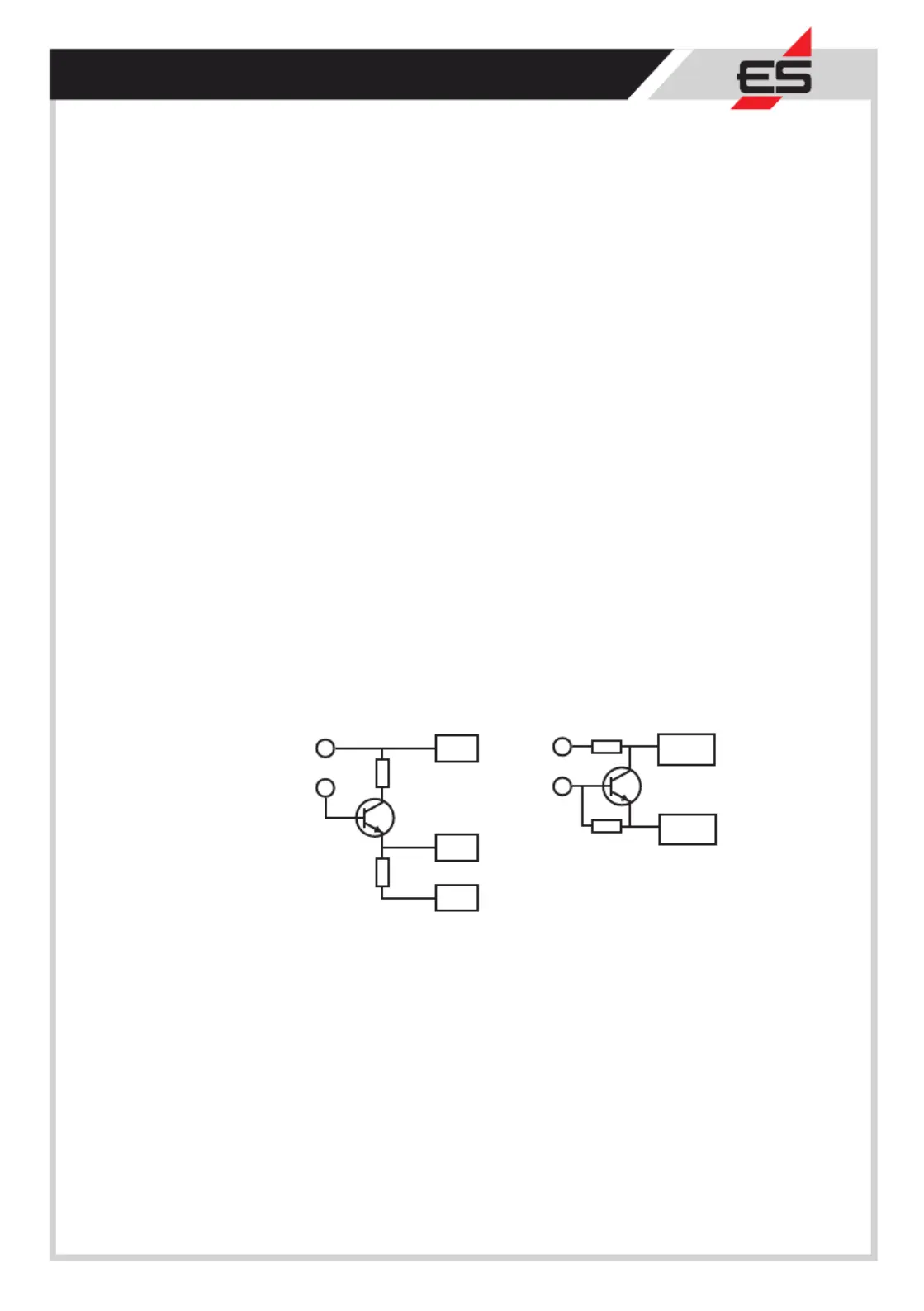

Ersatzschaltbild
Arbeitsprinzip positive Spannung unipolarer Widerstand
Ub
0V
out
pos.
neg.
