Side 1/24

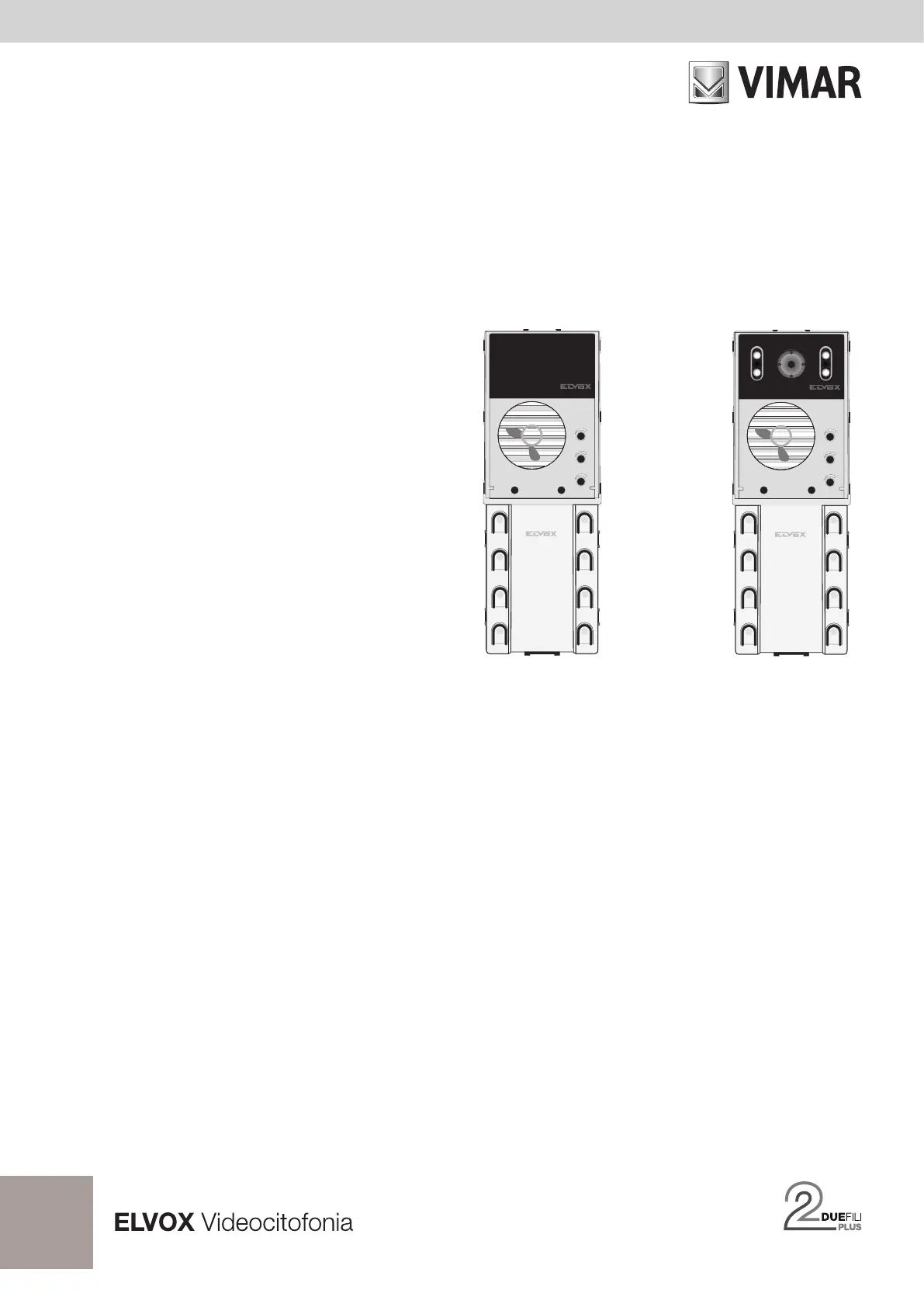

13F3, 13F3.B - 13F5, 13F5.B
Unità elettronica 13F3, 13F3.B (audio) / 13F5, 13F5.B (video) per targhe audio e videocitofoniche
Electronic unit 13F3, 13F3.B (audio) / 13F5, 13F5.B (video) for audio and video door entry systems
Unité électronique 13F3, 13F3.B (audio) / 13F5, 13F5.B (vidéo) pour platines de rue audio et portiers vidéo
Elektronikeinheit 13F3, 13F3.B (Audio) / 13F5, 13F5.B (Video) für Audio- und Video-Klingeltableaus
Unidad electrónica 13F3, 13F3.B (audio) / 13F5, 13F5.B (vídeo) para placas de audio y de videoportero
Unidade electrónica art. 13F3, 13F3.B (áudio) / art. 13F5, 13F5.B (vídeo) para botoneiras áudio e vídeo
Ηλεκτρονική μονάδα 13F3, 13F3.B (ήχου) / 13F5, 13F5.B (εικόνας) για μπουτονιέρες ήχου και θυροτηλεόρασης
3
2
1
4
START
SI / YES
5
STOP
NO
6
FINE
END
1
PREC.
PREV
2
SUCC.
NEXT
3
OK
3
2
1
4
START
SI / YES
5
STOP
NO
6
FINE
END
1
PREC.
PREV
2
SUCC.
NEXT
3
OK
Manuale di programmazione - Programming manual
Manuel de programmation - Programmieranleitung
Manual de programación - Manual de programação
Εγχειρίδιο προγραμματισμού
Configurazione manuale parametri dell’unità elettronica
Eseguire la seguente procedura con le targhe alimentate e dopo aver associato il codice ID targa. Questa procedura è valida per tutte le targhe, sia
Master che Slave.
Durante la programmazione la targa è nello stato di occupato e non può essere usata per il funzionamento normale dell’impianto. Nell’unità elettronica
complessivamente sono presenti 8 tasti e 6 LED verdi.
Per la programmazione vengono utilizzati i 6 tasti in basso (tasti serigrafati) e i 4 LED verdi in basso. Quest’ultimi fungono da indicatore per la variazione
dei parametri di base. Per comodità i 4 LED verdi li denominiamo DL3, DL4, DL5, DL6 (vedi figura 5). Durante la fase di programmazione 6 tasti assu-
meranno il significato:
PREC. PREV = torna alla sequenza precedente
SUCC. NEXT = prosegue alla sequenza successiva
OK = per passare dal menù di sequenza in modifica parametro
START SI/YES = funzione dipendente dal tipo di parametro
STOP NO = funzione dipendente dal tipo di parametro
FINE END = serve per uscire da modifica parametro o per uscire dalla programmazione (dipende se all’interno di modifica parametro o se nella fase
“sequenza”
Procedura di configurazione dei parametri dell’unita’ elettronica attraverso i tasti:
- Premere e rilasciare il tasto (reset). RST
- Premere il tasto mantenendolo premuto, premere anche il tasto in alto a destra e mantenere premuti i due tasti.PRG
- Dopo 2 s, l’ unità elettronica emetterà un tono acuto.
- Inserire la password, premendo in sequenza i tasti 6-5-4-3-2-1 (Default).
Se la password è corretta i LED di illuminazione si spegneranno, altrimenti l’unità elettronica emetterà un tono basso che indica l’uscita dalla fase di
programmazione.
- Utilizzare i 6 tasti serigrafati, per modificare il valore dei parametri. I LED di illuminazione indicano la funzione corrente, i tasti e selezioPREC. SUCC. -
nano il parametro, il tasto entra nella , il tasto esce dalla fase di modifica del parametro.OK fase di modifica del parametro FINE
L’uscita dalla fase di modifica, avviene anche per timeout (30 s) evidenziato dall’emissione di un tono basso. Il tempo di timeout viene prolungato di 30
s ad ogni pressione di un tasto.
Per uscire dalle fasi di programmazione premere in ogni momento il tasto .FINE
g.5
1
PREC.
PREV
2
SUCC.
NEXT
3
OK
4
START
SI / YES
5
STOP
NO
6
FINE
END
DL3 DL4
DL5 DL6
2
13F3, 13F3.B - 13F5, 13F5.B
IT
Parametri
La configurazione standard è modificabile con i tasti presenti nell’unità elettronica (configurazione “base”) o con il programmatore art. 950C o l’incon ter-
faccia art. 692I/U collegata ad un PC con installato il Software SaveProg (per la configurazione “avanzata”).
Sotto sono indicate le due tipologie di configurazione.
Parametri per configurazione base:
Parametro Valore di default
- ID targa (Master)
- Reset EEPROM
- Tasti singoli/doppi Singola fila
- Tempo risposta 30 secondi
- Tempo conversazione 120 secondi
- Tempo autoaccensione 10 secondi
- Tempo serratura 1 secondo
- Tempo F1 1 secondo
- Tempo F2 1 secondo
- Ripetizione suoneria targa Abilitata
- Blocco serratura Disattivato
- Cicli suoneria monitor/citofono 2
- Disabilita ricerca targhe SLAVE SI (disattivato)
- Bus orizzontale NO
- Rimappatura tasti Hardware
- Monitor pacchetti Attivo
- Serrature comuni Nessuna associazione
Parametri per configurazione base e avanzata con art. 950C o Software per PC SaveProg:
- Lingua messaggio Locale
- ID targa (Master)
- Installazione Verticale
- ID primo tasto 1
- Rimappatura tasti Hardware
- Tasti singoli/doppi Singola fila
- Password programmazioni 654321
- Tempo risposta 30 secondi
- Tempo conversazione 120 secondi
- Tempo autoaccensione 10 secondi
- Tempo serratura 1 secondo
- Tempo F1 1 secondo
- Tempo F2 1 secondo
- Blocco serratura No
- Abilitazioni Nessuna associazione
- Ripetizione suoneria targa Si
- Cicli suoneria posti interni 2
- Pulsante centralino Nessuna associazione
- Pulsante chimata audio Nessuna associazione
- Serrature comuni Nessuna associazione
- F1 comune Nessuna associazione
- F2 comune Nessuna associazione
- Disabilita ricerca targhe SLAVE SI (disattivato)
- Disabilitazioni autoaccensione No
- Sequenza autoaccensione Nessuna associazione
3
13F3, 13F3.B - 13F5, 13F5.B
IT
