Side 1/32
Ad uso esclusivo degli installatori specializzati
Le istruzioni che seguono sono rivolte all’installatore qualificato, affinché compia le operazioni nel
modo più corretto e secondo le norme elettriche ed idrauliche in vigore.
ELEMENTI PER IL MONTAGGIO
1 2 3
Tappo
convogliatore
Flangia lavello
Guarnizione
in gomma
4 5 6
in carta
Anello in metallo
Ghiera di
fissaggio
7 8 9
Morsetto
Tubo di
scarico
Flangia del
Tubo di scarico
con guarnizione
e viti
1/bis
Tappo
extra
Pag. 2
FISSAGGIO AL LAVELLO D
EL DISSIPATORE

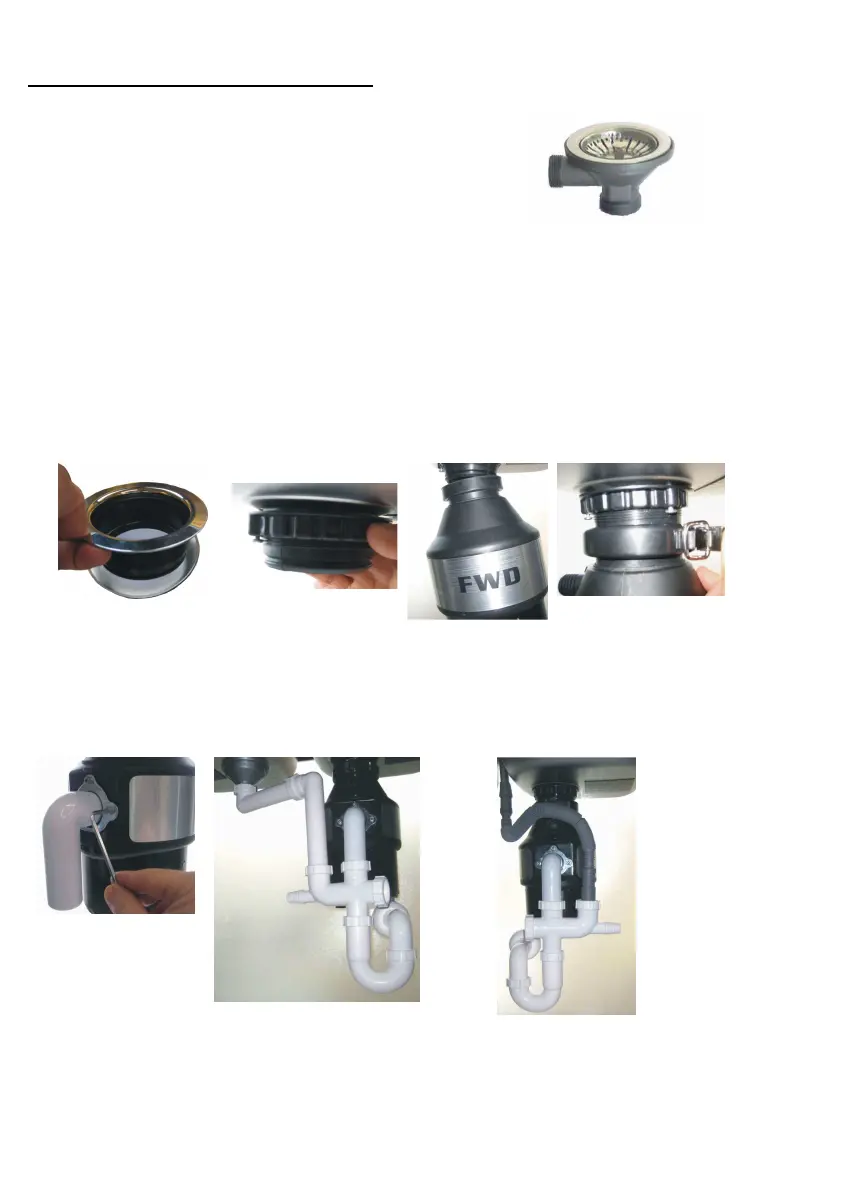

Levare la piletta di scarico del lavello (fig. 1)
Con l’aiuto di un cacciavite togliere la piletta di scarico dalla
vasca del lavello eliminando eventuali residui di stucco dalla
flangia.
Montaggio del Dissipatore
Allentare il morsetto (6), toglierlo e facendo leva con le mani
staccare tutto il gruppo di montaggio dal Dissipatore svitando e
togliendo la ghiera di fissaggio (5)e la guarnizione in carta (4) Fig. 1
A. Posizionare la piletta (2) nel foro del lavello, fac
endo attenzione affinché la guarnizione nera in
gomma (3) sia correttamente posizionata.
Nel caso il Vs. lavello non sia in acciaio ma in materiale sintetico o porcellana, consigliamo di
usare al posto della guarnizione in gomma un sottile strato di stucco per sanitari.
B. Da sotto, infilate ora la guarnizione in carta, l’anello in metallo e provvedete ad avvitare la
ghiera di fissaggio (4-5-6) fissando anche le tre viti presenti sulla ghiera in modo che tutta la
piletta sia solidale con il lavello.
C. Passate un leggero strato di olio sul bordo della guarnizione in modo da facilitare l’innesto del
dissipatore e provvedete a montarlo, sorreggendolo fintanto che non avrete richiuso il morsetto
di fissaggio (D)
A.
B. C.
D.
Collegamento idraulico
Attaccare il tubo di scarico al dissipatore con la flangia e viti in dotazione. (E.)
Collegare quindi lo scarico del dissipatore al sifone del lavello (esempi F.1-F.2)
Controllare che le tubazioni confluiscano nella colonna di scarico con la giusta pendenza
e rimuovere eventuali ostruzioni prima di procedere all’allacciamento.
E.
Pag. 3
F.1 F.2
