Side 1/8

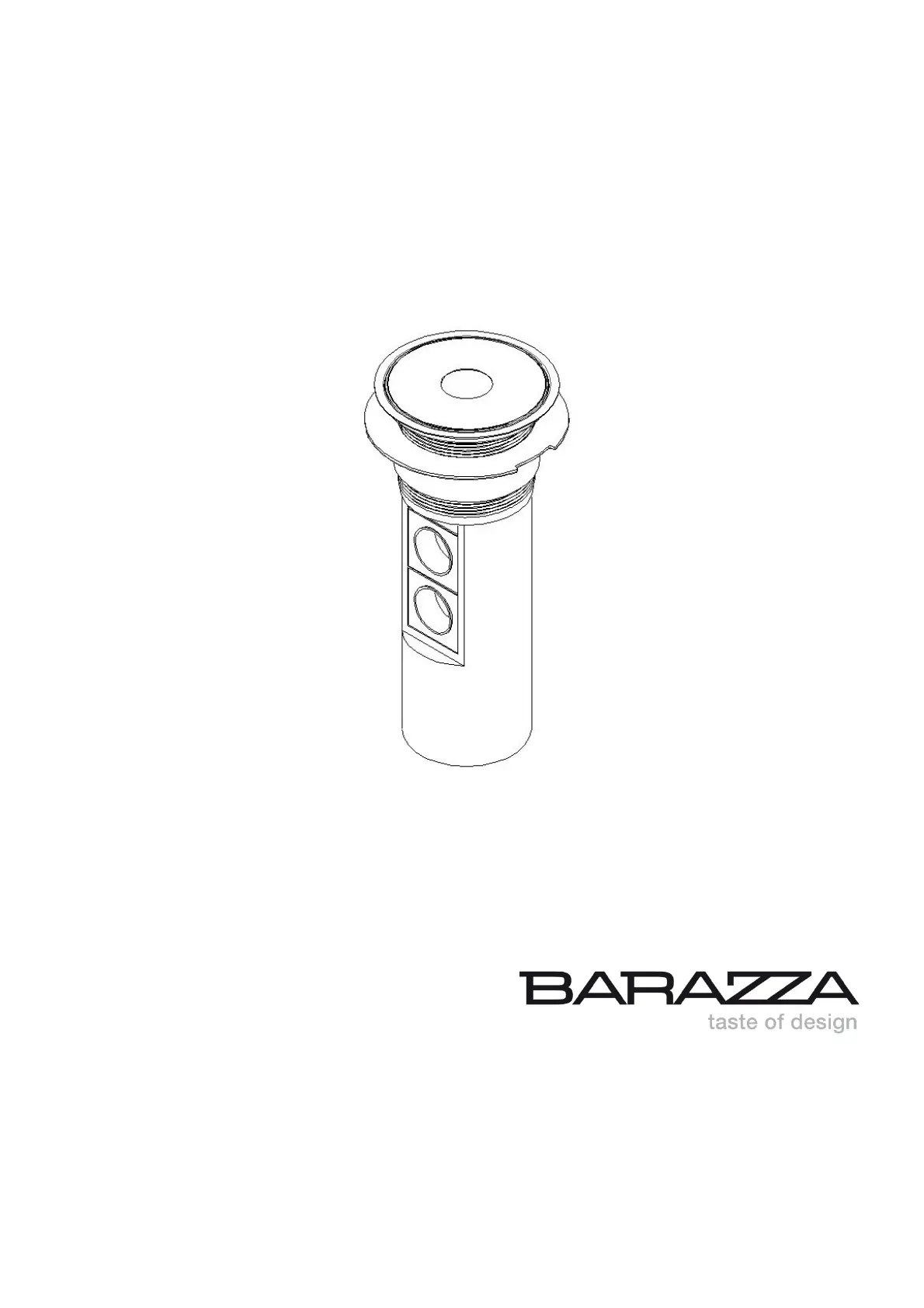

1TPE
TORRETTA PORTAPRESE ESTRAIBILE
EXTRACTABLE POWER SOCKET
TOWER UNIT
Manuale d’installazione e uso
Installation and use manual
2
Complimenti per aver acquistato una
apparecchiatura Barazza!
Questa è un’apparecchiatura di grande qualità in
grado di accompagnarvi nel Vostro lavoro per
lungo tempo in modo affidabile e sicuro
fornendo prestazioni di altissimo livello.
L’installazione e l’uso dell’apparecchiatura è
semplice e immediato.
Vi invitiamo a leggere attentamente questo
manuale: ciò permetterà un’installazione e un
utilizzo corretto che manterrà la Vostra
apparecchiatura sempre perfetta ed efficiente
negli anni.
Per agevolare la lettura del manuale sono
riportati i seguenti simboli:
Congratulations on purchasing a Barazza
appliance!
This safe and reliable high-quality appliance can
assist you in your work with long-lasting top-level
performance.
It also has the added advantage of being quick and
simple to install and easy to use.
Please read this manual carefully, as it provides
important information for the correct installation
and use of the appliance which will ensure its long-
term efficiency.
The following symbols are used to assist you in
reading this manual:
Prescrizioni importanti per la
sicurezza personale e
dell’apparecchiatura
Important rules for personal safety and the
safety of the appliance
Il Costruttore si riserva di apportare ai propri
prodotti e a questo manuale le modifiche
che riterrà opportune senza obbligo di
preavviso.
I disegni, gli schemi di installazione e le
tabelle contenuti all’interno del manuale
sono da ritenersi indicativi ed
esclusivamente a titolo d’informazione.
right to make
any changes deemed suitable to the product
without prior notice. The drawings,
installation diagrams and tables contained in
this manual are approximate and for
informational purposes only.
3
Dati Tecnici:
- Tensione: 230 V
- Corrente: 16 A
- Carico massimo connesso: 3.400 W
- Grado di protezione: I
- Classe di protezione: IP 54
- Approvazioni: certificazione TÜV
Applicazioni:
La Torretta Porta-prese BARAZZA può essere montato nei
Top con uno spessore compreso tra i 20 e 55 mm.
Nella posizione a filo solo la cornice e il coperchio sono
visibili. La funzione “Plug and Play” consente di sbloccare il
sistema di chiusura: esercitando una leggera pressione sul
coperchio la Torretta Porta-Prese si solleva in parte e per
alzarla completamente si interviene manualmente. Grazie
alla speciale guarnizione di tenuta in gomma, si evitano
eventuali infiltrazioni d’acqua; ciò consente l’utilizzo su ogni
piano di lavoro.
Si utilizza all’occorrenza e, una volta terminato l’impiego, si
riabbassa a fil piano lasciando libero lo spazio.
Per un'installazione corretta seguire le seguenti
istruzioni obbligatorie:
- Conoscere le "5 regole di sicurezza": isolare l’impianto,
impedire il reinserimento accidentale, verificare l’assenza di
tensione, mettere a terra e cortocircuitare, proteggersi dagli
elementi vicini sotto tensione
- Scegliere gli strumenti adeguati, dispositivi di misura e
attrezzatura di protezione personale
- Analizzare i risultati relativi alle misurazioni
- Scegliere del materiale di installazione
- Conoscere le classi di protezione IP
- Eliminare le condizioni di pericolo
- Montare il materiale di installazione
Descrizione funzionale
Prestare attenzione prima dell’uso:
Avere cura di questo modo di installazione. Le prese
di corrente installate nel profilo non possono essere
utilizzate per la connessione a ulteriori prese di corrente!
Technical data:
- Rated voltage: 230 V
- Rated current: 16 A
- Max. connected load: 3.400 W
- Degree of protection: I
- Protection class: IP 54
- Approvals: TÜV approval
Applications:
The BARAZZA Extractable power socket tower can be mounted
in desks from 20 to 55 mm thickness. In flush position only frame
and cover of the Port Push are visible.
The "Plug and Play" function allows the locking system to be
unlocked: by exerting a slight pressure on the cover, the Door-
Socket Tower is lifted in part, and to raise it completely, a
manual intervention is activated.
Thanks to the special rubber seal, water infiltration is prevented;
this allows use on each work plan.
It is used if necessary and, once the use is finished, it is lowered
at flush of the top, leaving space free.
For a proper installation the following skills are
mandatory:
- Knowledge of the “5 safety rules”: insulate, secure
against resetting, measure, grounding, cover any
live devices in the surrounding
- Choice of proper tools, measure devices and personal
protective equipment
- Analysis measurement results
- Choice of installation material
- IP protection classes
- Switch off conditions
- Fitting of installation material
Functional description
Pay attention before use:
Take care of the way of installation. Socket outlets
installed in the profile may not be used for the connection to
further socket outlets!
INSTALLAZIONE
INSTALLATION
