Side 1/4
CMV 563 / M 7 S
● Original M 7 S gold plated PVC capsule
● Modular capsule system
● Cardioid polar pattern
● Backwards compatible to
vintage M 7, M 8, M 9, M 55 K
Vacuum tube condenser microphone

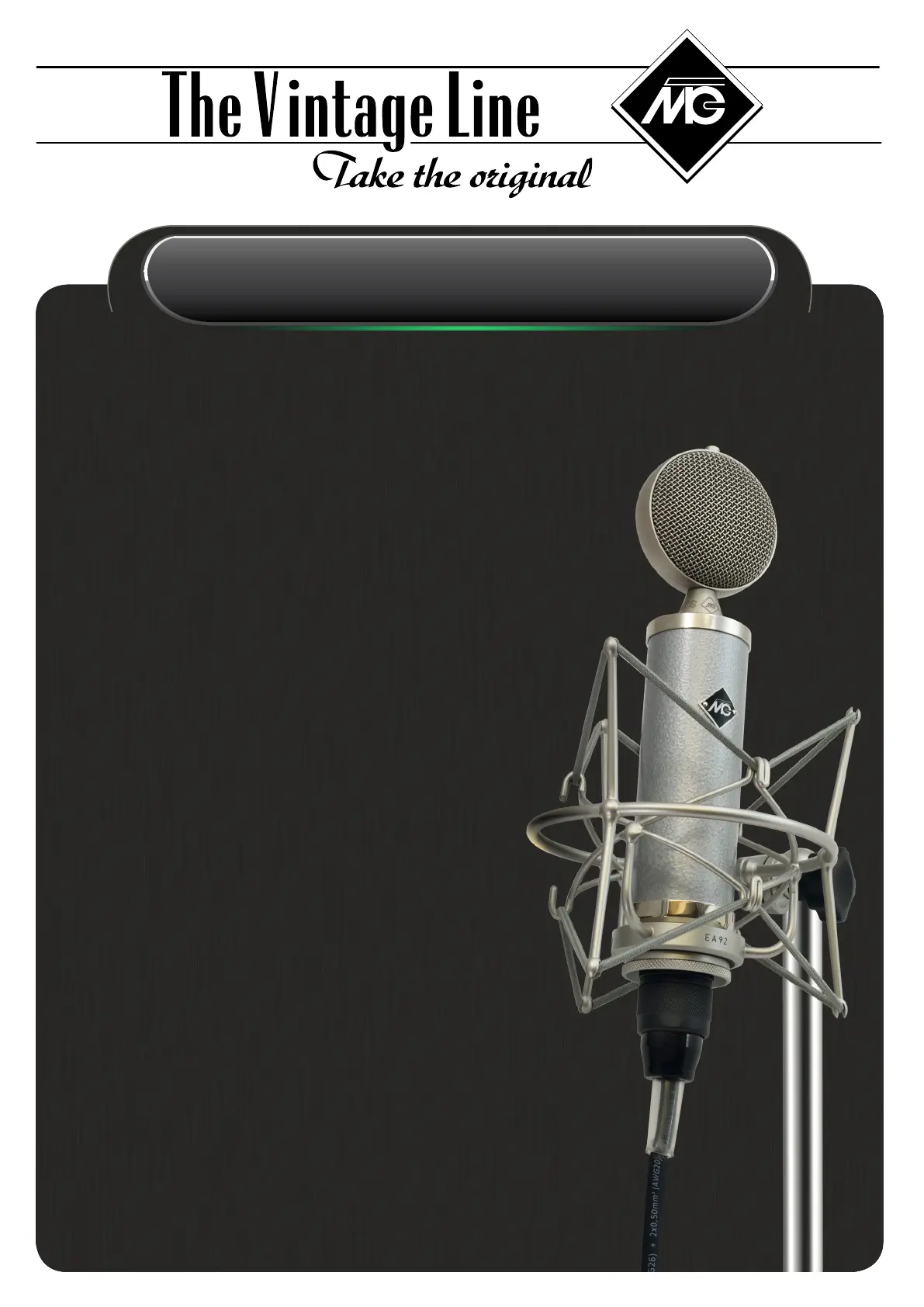

The new CMV 563 M 7 S is the original reissue
of the vintage Gefell CMV 563. It has the typical
warm, full-bodied sound of valve microphones
that are preferred by vocalists and soloists.
The vacuum tube preamplifier is equipped with
the EF 86 pentode working as a triode selected
for its sonic characteristics.
The new N 61 power supply provides the oper-
ting voltage for the vacuum tube. It can be
powered from AC mains with a primary voltage
of 115 or 230 volts / 50 or 60 Hz.
The N 61 is equipped with an on/off switch, a
7-pin Tuchel connector that powers the micro-
phone and a 3-pin XLR connector.
The CMV 563 M 7 S is packed in a aluminium
suitcase and comes with power supply N 61,
connection cable C 563.1, elastic suspension
EA 92 and G/B adaptor for the use of vintage
bayonet M 7, M 8, M 9 capsules.
FREQUENCY CURVES
Polar pattern
Frequency response
TECHNICAL DATA
Polar pattern cardioid
Acoustical operating principle Pressure gradient transducer
Frequency range 20 ... 20000 Hz
Sensitivity at 1 kHz 17 mV/Pa
Rated impedance 200 Ω
Equivalent loudness level CCIR 468-4 24 dB
due to inherent noise DIN EN 60268-4 16 dB-A
Signal-to-noise ratio CCIR-weighted 70 dB
(re 1 Pa at 1 kHz) A-weighted 78 dB-A
Max. SPL for THD ≤ 0,5 % (RL = 1 kΩ) 115 dB
Dynamic range of the microphone amplifier 99 dB
DC power supply 120 V -
Anode current 1 mA -
Heater voltage 5,8 V -
Heater current 200 mA-
Vacuum tube EF 86
Output connector microphone 7-pin Tuchel
Output connector power supply 3-pin XLR connector
Weight 540 g
Dimensions ( L x Ø ) 216 mm x 42 mm
Tube condenser microphone CMV 563 / M 7 S
Power supply N61
Connection cable C 563.1
Elastic suspension EA 92
Bayonet adaptor G/B
In aluminium suitcase L x W x H 470 x 390 x 160 mm
Hammered patina grey Order-No. 2111141
Technical data
Delivery
