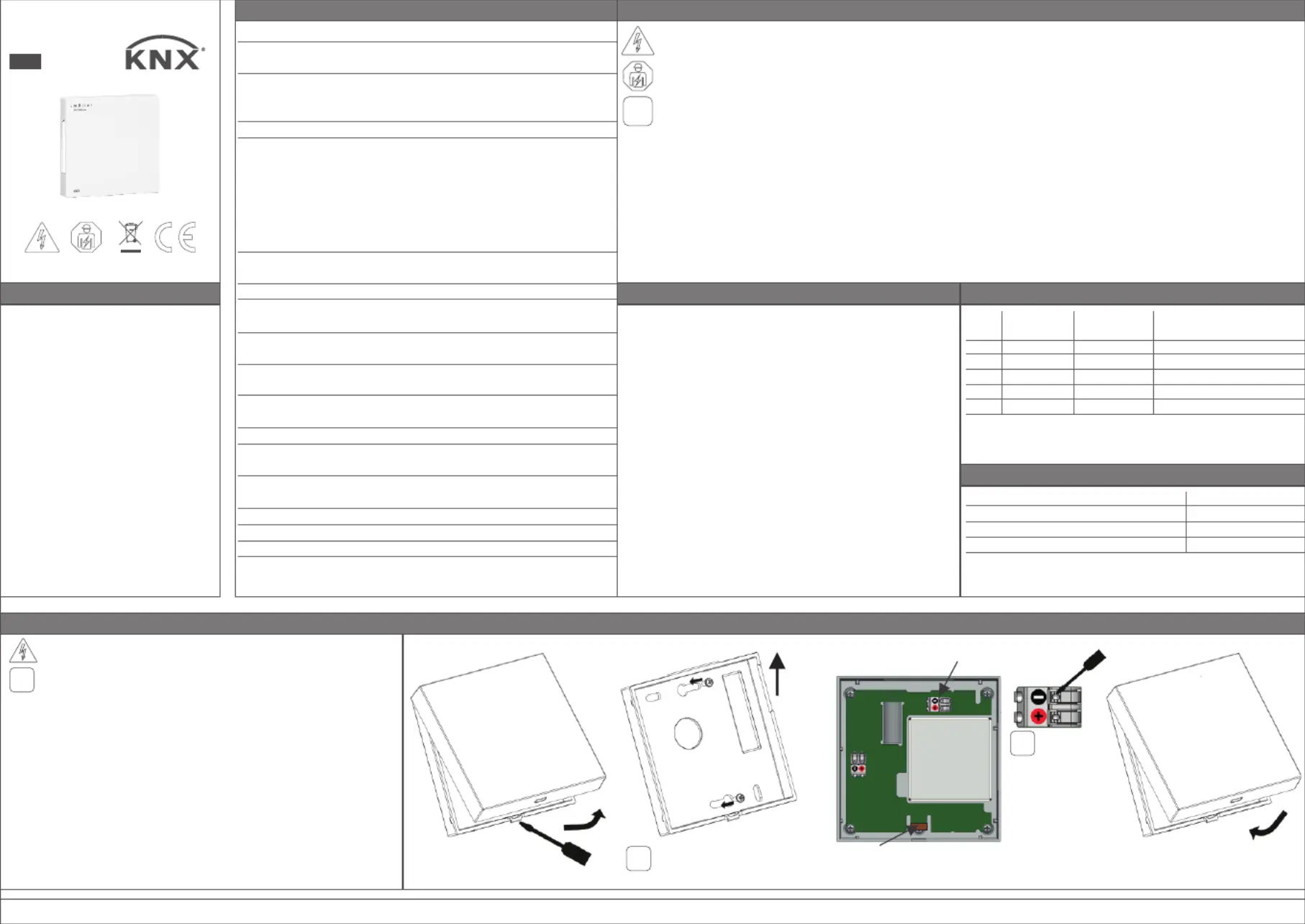

Hugo Müller GmbH & Co KG, Karlstraße 90, DE-78054 VS-Schwenningen
GS 70.00 knx
Technische Daten
Bedienungsanleitung
BA GS7000knx Hardware HM; de, en -24101- 2020.05V01
de
Vor Montage- und Installationsarbeiten Spannung
freischalten und Spannungsfreiheit prüfen!
Schritt 1:
Schritt 2:
Schritt 3:
Schritt 4:
Beachten Sie unbedingt die weiteren, oben aufgeführten
Sicherheitshinweise!
Montage
!
www.hugo-mueller.de
Frischluftabgleich
WARNUNG! ES BESTEHT GEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG ODER BRANDGEFAHR!
!! Einbau, Anschluss und Montage dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden !!
ŸNur an die auf dem Gerät angegebene Spannung und Frequenz anschließen! [KNX-Busspannung (Nennspannung 29V)]
ŸBei Eingriffen oder Änderungen am Gerät erlischt die Garantie!
ŸDas Gerät ist so zu installieren, dass auch außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
ŸInstallation und Anschluss dürfen nur entsprechend den nationalen Bau- und Elektrovorschriften / Sicherheitsbestimmungen
durchgeführt werden!
ŸBeschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!
ŸBeachten Sie die Vorschriften und Hinweise aus dem Handbuch „Haus- und Gebäudesystemtechnik" des ZVEI/ZVEH.
Dies gilt insbesondere für die fachgerechte Verlegung der Busleitungen und die Inbetriebnahme des KNX Gerätes.
ŸDas Gerät kann in folgenden Anwendungen eingesetzt werden: Überwachung der Luftgüte in der Gebäudesystemtechnik
(Schule, Büro, Hotel, Tagungsstätte etc.), Datenübertragung und Regelung per Bus-System.
ŸDas Gerät ist für den Betrieb gemäß den aufgeführten technischen Daten geeignet.
ŸDas Gerät ist nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B. Fluchttüren, Brandschutzeinrichtungen, Gärkeller etc
ŸDie bestimmungswidrige Verwendung des Gerätes kann zu Sach- und Personenschäden führen
ŸDas Gerät ist nicht für eigenmächtige bauliche Veränderungen, Reparaturen und sicherheitsrelevante Aufgaben vorgesehen.
ŸDas Gerät ist nicht für den Einsatz im Außenbereich und in Nasszellen vorgesehen.
ŸDas Gerät ist umweltgerecht und entsprechend den Elektrovorschriften zu entsorgen.
!
Öffnen Sie das Gehäuse an der Unterseite durch Eindrücken
der Lasche mittels Schraubendreher und nehmen das
Geräte-Vorderteil ab.
Verschrauben Sie die Geräte-Rückwand mit einer
Unterputzdose bzw. direkt auf die Wand.
Nach erfolgter Verkabelung drücken Sie die „Einlerntaste“,
um das Gerät in Betrieb zu nehmen.
(dies ist auch zu einem späteren Zeitpunkt möglich)
Setzen Sie das Geräte-Vorderteil wieder auf.
ŸDas Gerät ist für die Montage auf einer Unterputzdose oder für die
Wandmontage geeignet.
ŸDie Montage auf eine luftdichte Unterputzdose wird empfohlen.
Sicherheitshinweise / Bestimmungsgemäße und bestimmungswidrige Verwendung / Entsorgung
Anschlussspannung
Busstrom
ohne Hilfsspannung
Busstrom
mit Hilfsspannung
9...12 V DC
Bussystem
Sensorik
Messbereich
Feinstaubpartikel PM2.5
Messbereich VOC
Messbereich
rel. Luftfeuchtigkeit
Messbereich
Temperatur
Messbereich
absoluter Luftdruck
Zulässige
Umgebungstemperatur
Gehäuse
Gehäusefarbe
Montage
Anschlussart
Schutzart
Schutzklasse
über KNX-Busspannung
max. 25 mA (min. 25 V)
< 5 mA
KNX
Feinstaubpartikel
VOC
relative Luftfeuchtigkeit
Temperatur
Luftdruck
Taupunkt
VAV-Lüftungssteuerung
0...50 µg/m³
0...5.000 µg/m³
0...100 %
0...+50 °C
300...1.100 hPa
0...50 °C
selbstverlöschendes Thermoplast
Studioweiß (ähnlich RAL 9016)
Sonderfarben auf Anfrage
Wandmontage Aufputz
(empfohlen: Montage auf Unterputzdose)
Push-in Klemme
IP 20 (DIN EN 60529)
III bei bestimmungsgemäßer Montage
Schritt 1: Schritt 2: Schritt 3: Schritt 4:
Zum Lösen der
Verkabelung nur im
vorderen Bereich
der Push-in Klemme
drücken!
!
Einlerntaste:
Bitte in diesem Bereich auf die
Platine drücken!
Geräte-Vorderteil
Geräte-Vorderteil
Geräte-Rückwand
Störquellen
Die Messergebnisse des Gerätes können durch äußere Einflüsse
negativ beeinflusst werden, wie z.B.
ŸZugluft und Luftbewegung: z.B. durch Fenster, Türen,
Konvektion, Heizung oder Personen.
ŸErwärmung oder Abkühlung: z.B. Sonnenbestrahlung oder der
Montage an einer Außenwand.
ŸWärmequellen: In direkter Nähe zu elektrischen Verbrauchern,
z.B. Dimmer
ŸErschütterungen oder Schläge, denen das Gerät ausgesetzt
wird oder wurde.
ŸVerschmutzung durch Farbe, Tapetenkleister, Staub, etc.:
z.B. bei Renovierungsarbeiten
ŸOrganische Lösemittel oder deren Dämpfe
z.B. Reinigungsmittel
ŸWeichmacher aus Aufklebern und Verpackungen:
z.B. Luftpolsterfolie oder Styropor
Bei der Inbetriebnahme benötigt das
Gerät einige Minuten bis die ersten
Sensorwerte zur Verfügung stehen.
Dabei wird die Zuführung von Frischluft
empfohlen.
Um die Genauigkeit des VOC Sensors
sicherzustellen, wird jeden zweiten Tag
eine Frischluftzufuhr empfohlen.
Ein Frischluftabgleich kann per ETS
Kommunikationsobjekt oder manuell
(Programmiertaste 5 sec. gedrückt
halten) gestartet werden.
Nach dem Frischluftabgleich kann für
eine Stunde kein Feinstaubwert
gesendet werden. Das Objekt
„Sensorfehler“ ist in dieser Zeit aktiv.
Beachten Sie unbedingt die korrekte Montageposition!
Diese ist auf der Geräte-Rückwand zu erkennen!
Hilfsspannung 9...12 V DC
!
Oben!
Push for
PHYS .
ADD RES S
KNX
Stufe Hygienische
Bewertung
Konzentration
[ µg/m³ ]
Empfehlungen
1
2
3
4
5
< 300
300 - 1.000
1.000 - 3.000
3.000 - 10.000
10.000 - 25.000
unbedenklich
noch unbedenklich
auffällig
bedenklich
inakzeptabel
Zielwert
Belüftung empfohlen
verstärkte Belüftung empfohlen
verstärkte Belüftung notwendig
intensive Belüftung notwendig
Quelle:
Bundesgesundheitsblatt – Gesundheitsforschung Gesundheitsschutz 2007,
50:990–1005, Springer Medizin Verlag 2007. (DOI 10.1007/s00103-007-0290-y)
TVOC Beurteilung
Montageposition beachten!
Feinstaub Leitwerte
PM2,5
Jahresmittelwert ab 2020: 20 µg/m³ ( )EU-Richtlinie 2008/50/EG
Jahresmittelwert 10 µg/m³( )WHO
24h Mittelwert 25 µg/m³( )WHO
Hugo Müller GmbH & Co KG, Karlstraße 90, DE-78054 VS-Schwenningen
GS 70.00 knx
Technical data
Instruction manual
BA GS7000knx Hardware HM; de, en -24101- 2020.05V01
en
Disconnect device from power supply for wiring and
installation purposes! Check power supply is disconnected!
Step 1:
Step 2:
Step 3:
Step 4:
Attention! You have to check and consider the
safety instructions above!
Mounting
!
www.hugo-mueller.de
Fresh air calibration
CAUTION! DANGER OF FIRE AND ELECTRIC SHOCK!
!! Installation and assembly of electrical equipment must be carried out only by a skilled person !!
ŸConnect only to suitable supply voltage [KNX bus voltage (nominal voltage 29V)].
ŸWarranty void if housing opened by unauthorized person!
ŸThe electronic circuit is protected against a wide range of external influences. Incorrect operating may occur if external in
fluences exceed certain limits!
ŸInstallation and assembly of electrical equipment must be in accordance with national building, electrical and safety codes!
ŸDefective devices / sensors have to be put out of service immediately!
ŸObserve the regulations and instructions in the ZVEI/ZVEH handbook (building system technology). Especially the
professional installation of the bus lines and the professional installation and start-up of KNX devices must be observed!
ŸThe device can be used in following applications: monitoring of the air quality in building systems technology
(schools, offices, hotels, conference venue etc.), data transfer and regulation via bus system.
ŸThe device is intended for use in accordance with the defined technical data.
ŸThe device is not qualified for security relevant tasks such as emergency doors, fire protection equipment, fermenting cellars
etc.
ŸThe inappropriate use of the device can cause damage to property and persons.
ŸThe device is not intended for use of unauthorized constructional alterations, repairs and security relevant tasks
ŸThe device is not intended for use in outdoor areas and wet rooms
ŸThe device has to be disposed in an environmentally friendly manner according to the current electrical codes!
!
Open the device with a small screw driver by pushing in the
lever at the bottom of the housing and gently remove the
front part.
Fix the rear part, either directly to the wall or on a
flush-mounting box.
After the wiring, press the “programming button” to set the
device into programming mode.
(this can be done at a later time as well)
Reattach the front part.
ŸThis device is suitable for wall mounting or for mounting on a flush-
mounting box.
ŸThe use of air-tight boxes is recommended.
Safety instructions / Intended use and inappropriate use / Disposal
Supply voltage
Bus current
w/o auxiliary voltage
Bus current
with auxiliary voltage
9...12 V DC
Bus system
Sensors
Measuring range
particulate matter PM2.5
Measuring range VOC
Measuring range
rel. humidity
Measuring range
temperature
Measuring range
atmospheric pressure
Permitted ambient
temperature
Housing
Housing color
Mounting
Type of connection
Type of protection
Class of protection
via KNX bus voltage
max. 25 mA (min. 25 V)
< 5 mA
KNX
particulate matter
VOC
temperature
relative humidity
atmospheric pressure
dew point
VAV ventilation control
0...50 µg/m³
0...5.000 µg/m³
0...100 %
0...+50 °C
300...1.100 hPa
0...50 °C
self-extinguishing thermoplastic
studio white (similar to RAL 9016)
specific colors on request
wall mounting
(preferrably combined with flush-mounting box)
push-in connector
IP 20 (DIN EN 60529)
III when installed according to regulations
Step 1: Step 2: Step 3: Step 4:
To disconnect the
wires, push in the
front area of the
push-in connector!
!
Programming button:
Please press in this area directly
on the circuit board!
front part
front part
rear part
Source of interference
The sensor values of the device can be negatively influenced by
external impacts as e.g.:
ŸDraught and air movement: e.g. through windows, doors,
convection, heating and people
ŸWarming and cooling:
e.g. sunlight or mounting on an outside wall
ŸHeat sources: close to installed electrical consumers
e.g. dimmers
ŸVibrations or shocks, which the unites are or were subjected to
ŸPollution due to colors, wallpaper paste, dust
e.g. at renovation work
ŸOrganic solvents or their vapours: e.g. detergents
ŸPlasticizers from stickers and packaging
e.g. bubble wrap or polystyrene
After initial startup, the device requires
several minutes until the sensor
sends the first values. At that time, the
lead of fresh air is recommended.
To ensure the accuracy of the VOC
sensor it´s recommended to expose the
device to fresh air very 2nd day.
The fresh air calibration can be started
via ETS object or manually by pressing
the KNX-programming button for 5 sec.
After the fresh air calibration the sensor
value won´t be sent for about one hour.
During that time the object „sensor
failure“ is active.
Please pay attention for the correct mounting position!
You can find the marking on the rear part!
Auxiliary voltage 9...12 V DC
!
Top!
Push for
PHYS .
ADD RES S
KNX
Level Hygienic
rating
Concentration
[ µg/m³ ]
Recommendation
1
2
3
4
5
< 300
300 - 1.000
1.000 - 3.000
3.000 - 10.000
10.000 - 25.000
uncritical
still uncritical
remarkable
critical
unacceptable
target value
ventilation / airing recommended
intensified ventilation recommened
intensified ventilation necessary
intense ventilation necessary
Source:
Bundesgesundheitsblatt – Gesundheitsforschung Gesundheitsschutz 2007,
50:990–1005, Springer Medizin Verlag 2007. (DOI 10.1007/s00103-007-0290-y)
TVOC assessment
Consider mounting position!
Particulate matter referance value
PM2,5
Annual avarage value from 2020: 20 µg/m³ ( )EU-policy 2008/50/EG
Annual avarage value 10 µg/m³( )WHO
24h avarage value 25 µg/m³( )WHO

Produkspesifikasjoner

Merke: Muller
Kategori: Ikke kategorisert
Modell: GS 70.00 knx

Trenger du hjelp?

Hvis du trenger hjelp med Muller GS 70.00 knx still et spørsmål nedenfor, og andre brukere vil svare deg


Ikke kategorisert Muller Manualer

Muller

Muller EA 46.22 pro4 Bruksanvisning

6 Januar 2025
Muller

Muller AS 10.00 knx Bruksanvisning

6 Januar 2025
Muller

Muller GS 70.00 knx Bruksanvisning

6 Januar 2025
Muller

Muller LS 20.00 pro4 Bruksanvisning

6 Januar 2025

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Noveen

Noveen MLB820 Bruksanvisning

8 Januar 2025
DAP Audio

DAP Audio PRE-202 Bruksanvisning

8 Januar 2025
DAP Audio

DAP Audio AMM-401 Bruksanvisning

8 Januar 2025
DAP Audio

DAP Audio CB-1 Bruksanvisning

8 Januar 2025
DAP Audio

DAP Audio ELI-101 Bruksanvisning

8 Januar 2025
Giardino

Giardino 5150565 Bruksanvisning

8 Januar 2025
Giardino

Giardino 8100910 Bruksanvisning

8 Januar 2025
Giardino

Giardino 8100017 Bruksanvisning

8 Januar 2025
Giardino

Giardino 8510007 Bruksanvisning

8 Januar 2025
DAP Audio

DAP Audio ADI-101 Bruksanvisning

8 Januar 2025
