Installation Instructions • Notice ďInstallation • Instrucciones de Instalación
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:
Country of
Origin: Made in USA • Pays ďorigine: Fabriqué en USA • Pais de origen: Hecho en USA
Core Line Enclosures
Boîtiers Core Line
Gabinetes de la línea central
EN1400, EN1420, EN1450, EN1460, EN1480, EN2000, EN2020, EN2050, EN2060,
EN2080, EN2800, EN2820, EN2850, EN2860, EN2880, EN4200, EN4220, EN4250,
EN4260, EN4280
Doc. #0366 11/14 Rev E

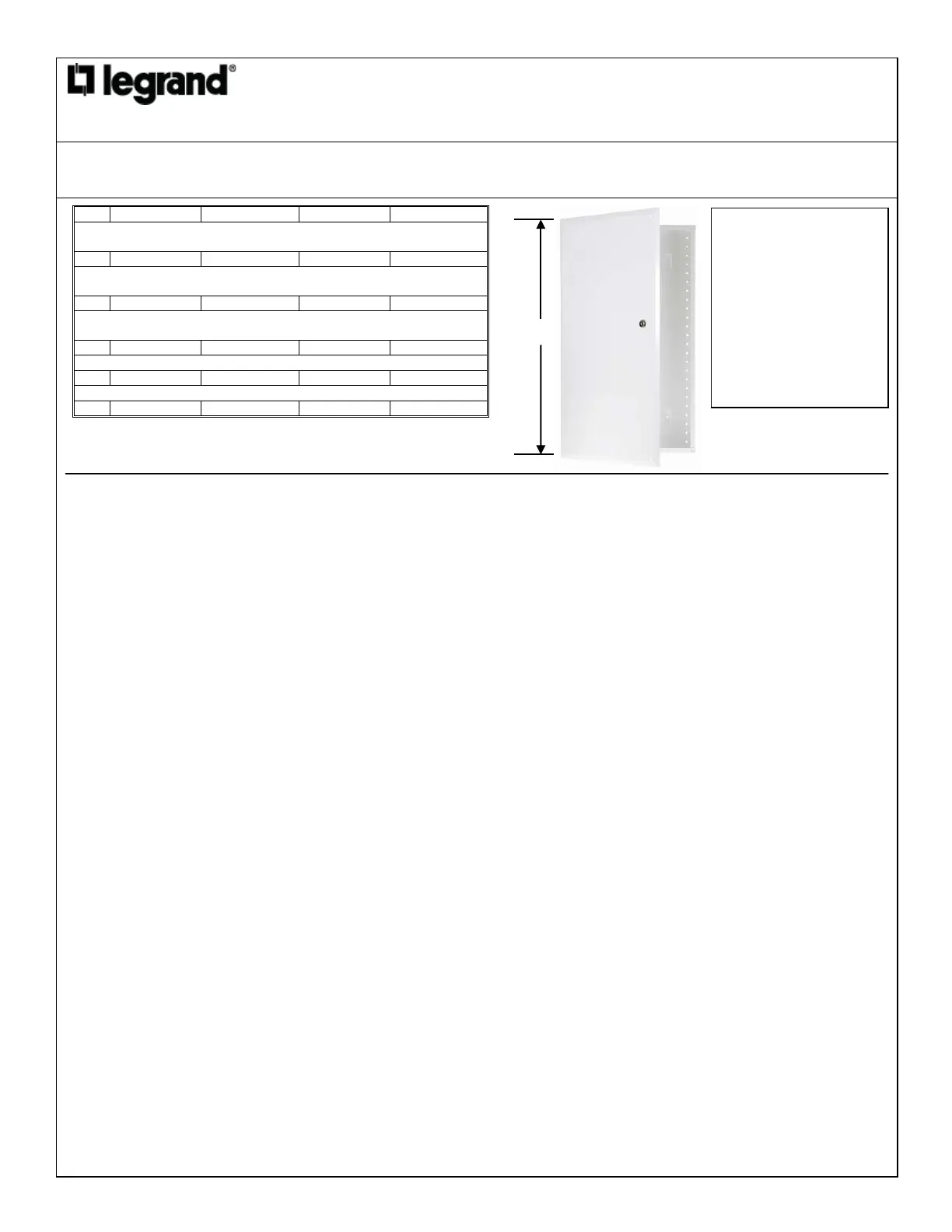

H
14” (35.6cm)
28” (71.1cm)
42” (106.7cm)
With screw Avec couvercle à visser Con cubierta -on cover / /
atornillada
#’s
EN1400
EN2800
EN4200
With hinged door / Avec couvercle articulé / Con puerta con
bisagra
#’s
EN1450
EN2850
EN4250
No cover, no knockouts / ouvercle ni entrée défonçable Sans c / Sin
cubierta ni troqueles
#’s
EN1480
EN2880
EN4280
Screw-on cover / Couvercle à visser Cubierta atornillada/
#’s
EN1420
EN2820
EN4220
Hinged door / Couvercle articulé / Puerta con bisagra
#’s
EN1460
EN2860
EN4260
INSTALLATION INSTRUCTIONS
Please read these instructions
completely before you begin.
NOTICE D’INSTALLATION
Veuillez lire ces instructions
dans leur intégralité avant
de commencer.
INSTRUCCIONES DE
INSTALACIÓN
Lea estas instrucciones en
su totalidad antes de
comenzar.
H
IMPORTANT SAFETY INSTRUCTIONS - When using your enclosure and installed low voltage products such as telephone equipment, basic precautions should
always be followed to reduce the risk of fire, electric shock and injury to persons, including the following:
1. Read and understand all instructions.
2. Follow all warnings and instructions marked on the product.
3. Do not use this product near water, for example, near a bath tub, wash bowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool.
4. Never push objects of any kind in to this product through cabinet slots as they may touch dangerous voltages.
5. Never touch uninsulated telephone wires or terminals unless the telephone line has been disconnected at the network interface.
6. Separation must be maintained between power-limited, non-power-limited, telco, and coax circuits, as well as between any current carrying and dead- -metal parts, by a
minimum spacing of 1/4” inch.
7. Use caution when installing or modifying telephone lines, and never install them during a lightning storm.
8. Never install telephone jacks in wet locations unless they are specifically designed for such installations.
9. Receptacle box employed must be UL Listed and appropriate per the enclosure installation, i.e. flush- mount vs. surface mount.
10. Enclosure covers must be installed prior to the application of energized services.
11. -Low voltage modules must be supplied power via the use of a UL Listed, Class 2 plug -in power supply.
12. Unused cable entry holes require a knock out seal to reduce the risk of electric shock, installed prior to the application of energized services.-
13. Any unused 110VAC receptacles must be covered.
NOTE: These enclosures are only compatible with UL Listed Household Fire and Burglary Alarm System Unit sub assemblies as indicated in the control unit’s installation -
instructions.
CONSIGNES DE SÉCURITÉ IMPORTANTES - Lorsque vous utilisez votre boîtier et que vous installez des produits basse tension comme des équipements
téléphoniques, il est essentiel de toujours respecter les précautions de base afin de réduire les risques d'incendie, de décharge électrique et de blessure
co :rporelle, y compris ce qui suit
1. Veuillez lire et comprendre toutes les instructions.
2. Respectez tous les avertissements et instructions marqués sur le produit.
3. N'utilisez pas ce produit à proximité d'eau, par exemple, près d'une baignoire, d'un lavabo, d'un évier ou d'une cuve à lessive, dans un sous sol humide ou près d'une -
piscine.
4. Ne poussez jamais d'objets, de quelque sorte que ce soit, dans ce produit à travers les fentes de l'armoire car ils risquent de toucher des tensions dangereuses.
5. Ne touchez jamais de bornes ou fils téléphoniques non isolés sauf si la ligne téléphonique a été débranchée au niveau de l'interface réseau.
6. Une séparation doit être maintenue entre les circuits à courant limité, à courant non limité, de télécommunications et coaxiaux, ainsi que entre toutes pièces
métalliques hors tension et sous tension, avec un espace minimal de 6,35 mm (1/4 po).
7. Faites attention lorsque vous installez ou modifiez des lignes téléphoniques, ne les installez jamais pendant un orage.
8. N'installez jamais une prise téléphonique dans un endroit humide sauf si elle est spécialement conçue pour une telle installation.
9. La boîte de prise utilisée doit être certifiée UL et adaptée au mode d'installation du boîtier, c'est dire le montage encastré ou en surface.-à-
10. Les couvercles de boîtier doivent être mis en place avant l'application de services sous tension.
11. Les modules basse tension doivent être alimentés via l'utilisation d'un transformateur d'alimentation de classe 2 certifié UL.
12. Tous les orifices d'entrée de câble inutilisés doivent être refermés avec un capuchon amovible pour réduire les risques de décharge électrique, et cela avant
l'application de services sous tension.
13. Toute prise 110 V c.a. non utilisée doit être recouverte.
REMARQUE : ces boîtiers ne sont compatibles qu'avec les sous ensembles d'unité de système d'alarme anti cambriolage et anti incendie de domicile cer- - - tifiés par UL comme
indiqué dans les consignes d'installation de l'unité de commande.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD: Cuando utilice el gabinete y productos de bajo voltaje instalados, como los equipos telefónicos, debe
respetar siempre las precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones en personas, incluidas las siguientes:
1. Lea y comprenda todas las instrucciones.
2. Respete todas las advertencias e instrucciones marcadas en el producto.
3. No utilice este producto cerca del agua, por ejemplo, cerca de una tina de baño, un lavamanos, un sumidero de cocina o pileta de lavado, en un sótano húmedo o
cerca de una piscina de inmersión.
4. Nunca empuje objetos de ningún tipo en este producto a través de las ranuras del gabinete, p1-ya que pueden entrar en contacto con voltajes peligrosos.
5. Nunca toque los cables o terminales no aislados del teléfono a menos que haya desconectado la línea telefónica en la interfaz de la red.
6. Debe mantener la separación entre circuitos limitados por alimentación, no limitados por alimentación, telco y coaxiales y entre las piezas transportadoras de
corriente y metálicas, con un espaciado mínimo de 6,35 mm (1/4" pulg.).
7. Tenga cuidado cuando instale o modifique las líneas telefónicas y nunca las instale durante una tormenta eléctrica.
8. Nunca instale los conectores del teléfono en ubicaciones húmedas a menos que estén específicamente diseñados para dichas instalaciones.
9. La caja del receptáculo empleada debe estar calificada por UL y debe ser adecuada según la instalación del gabinete, por ejemplo, montaje al ras en comparación al
montaje en la superficie.
10. Las cubiertas de los gabinetes deben instalarse antes de la aplicación de servicios energizados..
11. Debe suministrarse alimentación a los módulos de bajo voltaje a través de un suministro de alimentación con enchufe Clase 2 calificado por UL.
12. Los orificios de entrada de cables no utilizados requieren un sello troquelado para reducir el riesgo de descarga eléctrica, y debe instalarse antes de la aplicación de
servicios energizados.
13. Deben cubrirse todos los receptáculos de 110 V CA no utilizados.
NOTA: Estos gabinetes solo son compatibles con los subconjuntos de la Unidad del sistema de alamar contra robos e incendios domésticos calificados por UL como se indica
en las instrucciones de instalación de la unidad de control.
860.233.6251
1.877.BY.LEGRAND
www.legrand.us
www.legrand.ca
© Copyright 2014 Legrand All Rights Reserved.
© Copyright 2014 Tous
droits réservés Legrand.
© Copyright 2014 Legrand Todos los derechos reservados.
Doc. #0366 11/14 Rev E
2
1

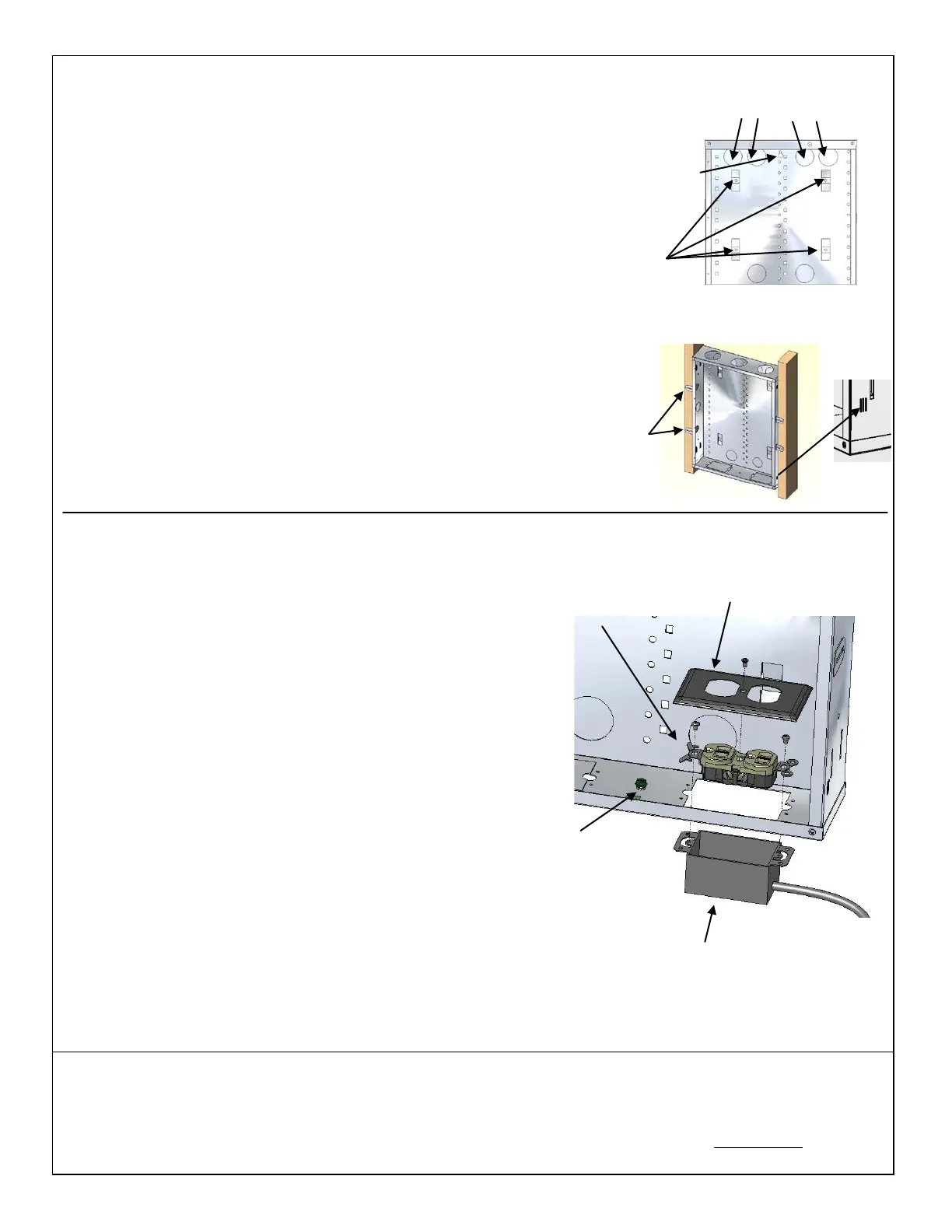

Enclosure Physical Installation
Locate nclosure e centrally inside the house in a low humidity, climate controlled (0°C / 32°F -
50°C / 122°F), non flooding area.-
Installation physique du boîtier
Placez le boîtier de manière centrale à l'intérieur de la maison, dans une zone à faible humidité et
à température contrôlée (0 °C/32 °F 50 °C/122 °F) qui ne risque pas d'être inondée.-
Instalación física del gabinete
Ubique el gabinete de manera centralizada dentro de la casa en un área que no se inunde, con
temperatura controlada (0°C/32°F 50°C/122°F) y de baja humedad.-
Surface Mounting
Typically mounted to plywood backboard by first hanging from keyhole opening and marking and
drilling any rear access knockouts if cable access is from rear.-
Use indicated mounting holes for permanent mounting with wood screws.
Montage en surface
Le montage se fait généralement sur un panneau de contreplaqué en suspendant d'abord le
boîtier à partir de l'ouverture en forme de trou de serrure puis en marquant et en perçant les
entrées défonçables pour l'accès par l'arrière si l'accès aux câbles se fait par l'arrière.
Utilisez les orifices de montage indiqués pour un montage permanent avec des vis à bois.
Montaje en la superficie
El montaje suele realizarse en placas de madera terciada colgándolo primero de la apertura del
orificio y marcando y taladrando todos los troqueles de acceso trasero si el acceso al cable se
encuentra en la parte trasera.
Utilice los orificios de montaje indicados para el montaje permanente con tornillos de madera.
Recessed Mounting between 16” on-center studs
For 1/2” drywall, bend side tabs out and secure to studs with screws, or position enclosure to
desired depth using embossed depth marks and screw to studs from inside enclosure.
Montage encastré entre des montants espacés de 40,6 cm (16 po) de centre à
centre
Pour les cloisons sèches d'1,3 cm (1/2 po), courbez les languettes latérales vers l'extérieur et
fixez sur les montants avec des vis ou positionnez le boîtier à la profondeur désirée en utilisant les
marques de profondeur en relief et vissez sur les montants à partir de l'intérieur du boîtier.
Montaje empotrado entre montantes centrados de 40 cm (16 pulg.)
Para mampostería de 12,7 mm (1/2 pulg.), doble las lengüetas laterales hacia afuera y asegure a
los montantes con tornillos o posicione el gabinete en la profundidad deseada utilizando marcas
de profundidad grabadas y atornille en los montantes desde el interior del gabinete.
Mounting Holes
Orifices de montage
Orificios de montaje
Rear Access Knockouts
Entrées défonçables pour un accès sur le côté
Troqueles de acceso trasero
Keyhole opening
Ouverture de trou de serrure
Apertura del orificio
Mounting Tabs
Languettes de montage
Lengüetas de montaje
2
Running Power to the Enclosure
AC power needs to be run to the enclosure when installing any module that requires AC or
DC power to operate. A low-voltage UL listed, Class 2, plug in power supply is required when -
using these modules. Low voltage power options are available from your Legrand distributor.
Remove knock out in the bottom of the - enclosure. Install a single gang metal outlet box- .
Run
a length of nonmetallic power cable to the enclosure for connection of a standard 15 amp,
120 volt power receptacle ( as a kit from Legrand as P/N F7526 The ground cable available ).
is to be routed from the enclosure to the house electrical ground. The ground screw is
located inside the bottom of the enclosure.
N ote: Separation of circuits must be maintained and electrical wiring must comply with the
National Electric Code (NFPA 70), Canadian Electric Code, and all applicable state or local
codes.
Acheminer l'alimentation vers le boîtier
L'alimentation en c.a. doit être acheminée vers le boîtier lorsque vous installez un module qui
nécessite un courant c.a. ou c.c. pour fonctionner. Un transformateur d'alimentation de
classe 2, certifié UL et basse tension est nécessaire lorsque vous utilisez ces modules. Les
options d'alimentation basse tension sont disponibles auprès de votre distributeur Legrand.
Retirez l'entrée défonçable au fond du boîtier. Installez une boîte de sortie métallique simple.
Acheminez une longueur de câble d'alimentation non métallique vers le boîtier pour le
raccordement d'une prise d'alimentation standard de 15 A, 120 V (disponible sous la forme
d'un kit Legrand sous le n° de réf. F7526). Le câble de mise à la terre doit être acheminé du
boîtier vers le circuit de mise à la terre électrique de la maison. La vis de terre est située à
l'intérieur du fond du boîtier.
Remarque : il est nécessaire de maintenir la séparation des circuits et le câblage électrique
doit être conforme au Code national de l'électricité (NFPA 70) des États-Unis, au Code de
l'électricité canadien et à toutes les réglementations locales applicables.
Suministro de alimentación al gabinete
Se debe conectar alimentación CA al gabinete cuando se instale cualquier módulo que
requiera alimentación CA o CC para funcionar. Se requiere un suministro de alimentación de
conectable Clase 2, de bajo voltaje calificado por UL cuando se utilizan estos módulos. Los
distribuidores de Legrand disponen de opciones de alimentación de bajo voltaje.
Retire el troquel de la parte inferior del gabinete. Instale una caja de salida metálica de un
solo juego. Extienda la longitud de un cable de alimentación no metálico hacia el gabinete
para conectar un receptáculo de alimentación estándar de 15 amperios y 120 voltios
(disponible como kit de Legrand, N.° de pieza F7526). El cable a tierra debe extenderse
desde el gabinete hasta la conexión a tierra eléctrica de la casa. El tornillo de conexión a
tierra está ubicado dentro de la parte inferior del gabinete.
Nota: Debe mantener la separación de los circuitos y el cableado eléctrico debe cumplir
con el Código eléctrico nacional (NFPA 70), el Código eléctrico canadiense y todos los
códigos estatales o locales aplicables.
Duplex Receptacle Coverplate
Cache de la prise double
Cubierta del receptáculo doble
Electrical Outlet Box
Boîte de sortie électrique
Caja de conexiones eléctricas
Duplex Receptacle
Prise double
Receptáculo doble
Ground Lug
Cosse de mise à la
terre
Paleta de conexión
a tierra
860.233.6251
1.877.BY.LEGRAND
www.legrand.us
www.legrand.ca
© Copyright 2014 Legrand All Rights Reserved.
©
Copyright 2014 Tous droits réservés Legrand.
© Copyright 2014 Legrand Todos los derechos reservados.
Doc. #0366 11/14 Rev E
3
3
Cable Rough- In
All cabling to and from the enclosure is low voltage class 2 or communication cables. All code and good wiring practices should be maintained, such as maintaining separation
from power and using proper cable retention. The next section describes rough-in at the enclosure.
NOTE: The enclosure must be grounded. Use a minimum of 14 AWG copper wire to connect the ground lug to earth ground. Electric ground shall be considered at
the same potential as earth ground.
A. Telephone Rough- In
1) Install Category cable (depending on application) from the enclosure to the telephone company network interface device (NID). Label cable near entry to the
enclosure and at outlet location.
2) Install Category cable (depending on application) from the enclosure to each of the outlet locations. Label cable near entry to the enclosure and at outlet location.
3) Position and secure cables to comply with codes and good wiring practices to ensure cables are not damaged during construction.
NOTE: It is recommended that a second Cat 5e cable be run from the telephone network interface to the for future data applications.enclosure
B. Coax Rough-In
1) Install Quad Shield RG6 cable from the enclosure to the outlet locations. Route the cable through the appropriate upper access hole with approximately three feet
of excess. Label cable near entry to the enclosure and at outlet location.
2) -Install 2 5 Quad Shield solid copper center conductor RG6 cables from the enclosure to any planned dish antenna location. Route the cables through one of the
upper access hole with approximately three feet of excess. Label cables near entry to the enclosure and antenna location.
3) Install Quad Shield RG6 cable from the enclosure to any media center input and video outlets. Route the cable through one of the upper access hole with
approximately three feet of excess. Label cable near entry to the enclosure and outlet location.
4) Position and secure cables to comply with codes and good wiring practices to ensure cables are not damaged during construction.
C. Other Cable Rough- In
1) For local area network (LAN) and other data connections, install Category 5e cable from the enclosure to the desired outlets.
2) For audio and other low voltage applications, install appropriate cable per the application instructions.
D. Security and Control Wiring (control wiring is low voltage wiring which controls lighting and other household systems):
1) Install security and control cabling from the enclosure to the sensors and devices being controlled. Route the cable through the enclosure access holes with
approximately three feet of excess. Label cables near the entry into enclosure and at outlet location.
Raccordement des câbles
L'ensemble du câblage en direction de et en provenance du boîtier est constitué de câbles de communication ou classe 2 basse tension. Il est nécessaire de respecter
l'ensemble de la réglementation et des bonnes pratiques de câblage, comme le maintien de la séparation par rapport à l'alimentation et l'utilisation d'un bon support de maintien
de câble. La section suivante décrit le raccordement au niveau du boîtier.
REMARQUE : le boîtier doit être relié à la terre. nimum un fil en cuivre de 2,08 mm² (14 AWG) pour relier la cosse de mise à la terre à la terre. Utilisez au mi Le
circuit de mise à la terre électrique doit être considéré comme ayant le même potentiel que la terre.
A. Raccordement téléphonique
1) Installez un câble de Catégorie (en fonction de l'application) du boîtier vers le dispositif d'interface réseau (NID) de la compagnie téléphonique. Étiquetez le
câble près de l'entrée du boîtier et au niveau de l'emplacement de sortie.
2) Installez un câble de Catégorie (en fonction de l'application) du boîtier vers chacun des emplacements de sortie. Étiquetez le câble près de l'entrée du boîtier et
au niveau de l'emplacement de sortie.
3) Positionnez et fixez les câbles dans le respect des réglementations et des bonnes pratiques de câblage pour vous assurer que les câbles ne seront pas
endommagés pendant la construction.
REMARQUE: il est recommandé qu'un second câble Cat. 5e soit acheminé de l'interface réseau téléphonique vers le boîtier pour de futures applications de
données.
B. Raccordement de câble coaxial
1) Installez un câble RG6 Quad Shield du boîtier vers les emplacements de sortie. Acheminez le câble à travers l'orifice d'accès supérieur approprié en le faisant
dépasser d'une longueur de 0,9 m (3 pi) environ. Étiquetez le câble près de l'entrée du boîtier et au niveau de l'emplacement de sorti e.
2) Installez 2 à 5 câbles RG6 Quad Shield avec un conducteur central en cuivre massif du boîtier vers tout emplacement d'antenne parabolique prévu. Acheminez
les câbles à travers l'un des orifices d'accès supérieurs en les faisant dépasser d'une longueur de 0,9 m (3 pi) environ. Étiquetez les câbles près de l'entrée du
boîtier et de l'emplacement d'antenne.
3) Installez un câble RG6 Quad Shield du boîtier vers toute entrée de centre multimédia et toutes sorties vidéo. Acheminez le câble à travers l'un des orifices
d'accès supérieurs en le faisant dépasser d'une longueur de 0,9 m (3 pi) environ. Étiquetez le câble près de l'entrée du boît et de l'emplacement de la priseier .
4) Positionnez et fixez les câbles dans le respect des réglementations et des bonnes pratiques de câblage pour vous assurer que les câbles ne seront pas
endommagés pendant la construction.
C. Autre raccordement de câble
1) Pour les réseaux locaux (LAN) et autres connexions de données, installez un câble de Catégorie 5e du boîtier vers les sorties souhaitées.
2) Pour les applications audio et les autres applications basse tension, installez le câble approprié conformément aux consignes relatives à l'application.
D. Câblage de sécurité et de commande (le câblage de commande est le câblage basse tension qui régule l'éclairage ou d'autres systèmes domestiques):
1) Installez le câblage de sécurité et de commande du boîtier vers les capteurs et dispositifs contrôlés. Acheminez le câble à travers les orifices d'accès du boîtier
en le faisant dépasser d'une longueur de 0,9 m (3 pi) environ. Étiquetez les câbles près de l'entrée du boîtier et de l'emplacement de sortie.
Cable encastrado
Todo el cableado que entra y sale del gabinete es clase 2 de bajo voltaje o son cables de comunicación. Deben respetarse todos los códigos y las buenas prácticas de
cableado, como mantener la separación de la alimentación y utilizar una retención adecuada para los cables. La sección siguiente describe el encastrado en el gabinete.
NOTA: El gabinete debe estar conectado a tierra. Utilice un cable de cobre con un calibre mínimo de 14 AWG para conectar la paleta de conexión a tierra a la
conexión a tierra. La conexión eléctrica a tierra debe tener el mismo potencial que la conexión a tierra.
A. Teléfono encastrado
1) Instale un cable de categoría (según la aplicación) desde el gabinete hasta el dispositivo de interfaz de red (NID, por su sigla en inglés) de la compañía
telefónica. Etiquete el cable cercano a la entrada del gabinete y en la ubicación del tomacorriente.
2) Instale un cable de categoría (según la aplicación) desde el gabinete a cada una de las ubicaciones de los tomacorrientes. Etiquete el cable cercano a la entrada
del gabinete y en la ubicación del tomacorriente.
3) Posicione y asegure los cables de manera que cumplan con los códigos y las buenas prácticas de cableado para garantizar que no se dañen durante la
construcción.
NOTA: Se recomienda extender un segundo cable Cat 5e desde la interfaz de red del teléfono hacia el gabinete para aplicaciones de datos futuras.
B. Coaxial encastrado
1) Instale un cable RG6 con protección cuádruple desde el gabinete hasta las ubicaciones de los tomacorrientes. Extienda el cable a través del orificio de acceso
superior adecuado con aproximadamente 0,9 metros (3 pies) de exceso. Etiquete el cable cercano a la entrada del gabinete y en la ubicación del tomacorriente.
2) Instale de 2 a 5 cables RG6 con conductor centrado de cobre sólido con protección cuádruple desde el gabinete hasta la ubicación de cualquier antena
parabólica deseada. Extienda los cables a través de uno de los orificios de acceso superior con aproximadamente 0,9 metros (3 pies) de exceso. Etiquete los
cables cercanos a la entrada del gabinete y en la ubicación de la antena.
3) Instale Instale un cable RG6 con protección cuádruple desde el gabinete hasta cualquier entrada central de medios y hasta las salidas de video. Extienda el
cable a través de uno de los orificios de acceso superior con aproximadamente 0,9 metros (3 pies) de exceso. Etiquete el cable cercano a la entrada del
gabinete y en la ubicación del tomacorriente.
4) Posicione y asegure los cables de manera que cumplan con los códigos y las buenas prácticas de cableado para garantizar que no se dañen durante la
construcción.
C. Otros cables encastrados
1) Para la red de área local (LAN) y otras conexiones de datos, instale un cable de categoría 5e desde el gabinete hasta los tomacorrientes deseados.
2) Para audio y otras aplicaciones de bajo voltaje, instale un cable adecuado según las instrucciones de la aplicación.
D. Cableado de seguridad y control (el cableado de control es un cableado de bajo voltaje que controla la iluminación y otros sistemas domésticos):
1) Instale el cableado de seguridad y control desde el gabinete hasta los sensores y dispositivos que se controlarán. Extienda el cable a través de los orificios de
acceso del gabinete con aproximadamente 0,9 metros (3 pies) de exceso. Etiquete los cables cercanos a la entrada del gabinete y en la ubicación del
tomacorriente.

Produkspesifikasjoner

Merke: On-Q
Kategori: Ikke kategorisert
Modell: EN1400

Trenger du hjelp?

Hvis du trenger hjelp med On-Q EN1400 still et spørsmål nedenfor, og andre brukere vil svare deg


Ikke kategorisert On-Q Manualer

On-Q

On-Q EN2050 Bruksanvisning

16 Januar 2025
On-Q

On-Q EN1420 Bruksanvisning

16 Januar 2025
On-Q

On-Q EN1450 Bruksanvisning

16 Januar 2025
On-Q

On-Q EN4250 Bruksanvisning

7 Januar 2025
On-Q

On-Q EN2000 Bruksanvisning

7 Januar 2025
On-Q

On-Q EN1400 Bruksanvisning

7 Januar 2025
On-Q

On-Q VM1002 Bruksanvisning

28 Desember 2024

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Amazfit

Amazfit Bip 5 Unity Bruksanvisning

16 Januar 2025
Lowepro

Lowepro Flipside Trek BP 350 AW II Bruksanvisning

16 Januar 2025
Audison

Audison Prima APS 8 D Bruksanvisning

16 Januar 2025
Black Line

Black Line BLMH 36 Bruksanvisning

16 Januar 2025
Absco

Absco M 151151 Bruksanvisning

16 Januar 2025
ADDAC System

ADDAC System ADDAC200CT Bruksanvisning

16 Januar 2025
Emerio

Emerio LR-131325.1 Bruksanvisning

16 Januar 2025
Sony

Sony WRT-822B Bruksanvisning

16 Januar 2025
IKEA

IKEA SMÅSPORRE 204.570.22 Bruksanvisning

16 Januar 2025
IKEA

IKEA SÄFFEROT 904.570.71 Bruksanvisning

16 Januar 2025
