Spektrum Firma 2200Kv Bruksanvisning

Spektrum Ikke kategorisert Firma 2200Kv

Les nedenfor 📖 manual på norsk for Spektrum Firma 2200Kv (4 sider) i kategorien Ikke kategorisert. Denne guiden var nyttig for 3 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

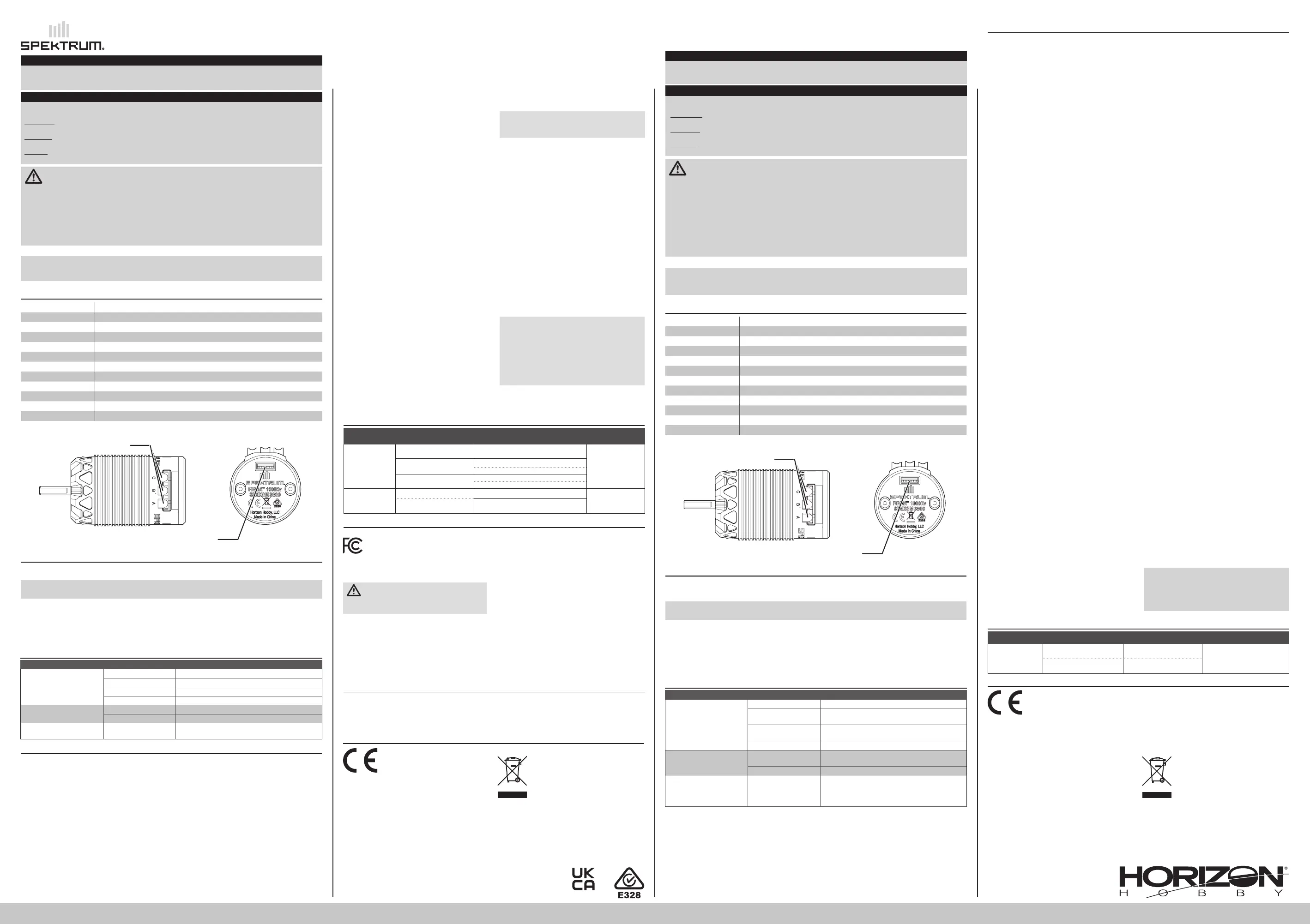

Side 1/4

Age Recommendation: Not for children under 14 years. This is not a toy.

NOTICE: This product is only intended for use with unmanned, hobby-grade, remote-controlled vehicles and

aircraft. Horizon Hobby disclaims all liability outside of the intended purpose and will not provide warranty

service related thereto.

NOTICE

All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon

Hobby, LLC. For up-to-date product literature, visit horizonhobby.com or towerhobbies.com and click on the

support or resources tab for this product.

Meaning of Special Language

The following terms are used throughout the product literature to indicate various levels of potential harm when

operating this product:

WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral

damage, and serious injury OR create a high probability of superﬁcial injury.

CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a

possibility of serious injury.

NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little

or no possibility of injury.

WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product

before operating. Failure to operate the product correctly can result in damage to the product, personal

property and cause serious injury.

This is a sophisticated hobby product. It must be operated with caution and common sense and requires some

basic mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury

or damage to the product or other property. This product is not intended for use by children without direct

adult supervision. Do not attempt disassembly, use with incompatible components or augment product in any

way without the approval of Horizon Hobby, LLC. This manual contains instructions for safety, operation and

maintenance. It is essential to read and follow all the instructions and warnings in the manual, prior to assembly,

setup or use, in order to operate correctly and avoid damage or serious injury.

Motor Specications

Motor Type 1/8th scale brushless Sensored (designed to be used with SPMXSE2130S ESC only)

Vehicle Type 1/8th scale off road vehicle

Operational Voltage 2s–6s LiPo (8.4V-25.2V)

KV (RPM/Volt) 2200

Max continuous current 50A

Max Power 2400 watts (6 seconds)

Temp limit 150C / 302F

Dimensions 3.3in (84mm) Long x 1.7in (42mm) Diameter

Weight 10.2oz (290g)

Motor Shaft 5mm With Flat Spot For Pinion Gear Set Screw

Mounting threads 4xM4 and 4xM3 @ 25.4mm Spacing Center to Center

ESC Connector Solder tabs

Mounting the Motor

1. Install the pinion gear for your vehicle (not included) on the motor shaft with blue thread locking compound.

Verify the pinion is spaced correctly for your vehicle to fully mesh with the spur gear.

NOTICE: Verify the mounting screws do not protrude more than 3mm into the motor or the motor may be

permanently damaged.

2. Mount the motor with the M3 or M4 motor mounting screws provided with your vehicle and set the gear mesh.

M4 screws are recommended.

3. Solder the A,B, and C motor leads between the ESC and motor, as shown in the ESC manual. Always connect A to A, B

to B and C to C.

IMPORTANT: If motor reversing is required, it must be done in ESC settings, do not change the motor connections.

4. Connect the sensor lead between the motor and ESC.

Troubleshooting Guide

PROBLEM POSSIBLE CAUSE SOLUTION

Motor accelerates irregularly

Battery issue Repair damaged wiring/replace battery

Incorrect gearing Adjust/replace gearing

Worn or damaged motor Repair/replace motor

Damaged sensor wire Replace sensor wire

Motor does not turn continuously

in response to throttle

ESC/motor damaged Repair/replace wiring or motor/ESC

Damaged sensor wire Replace sensor wire

Motor slows but will not stop Incorrect transmitter/ESC

calibration Adjust throttle travel/other throttle settings on the

transmitter/ESC. Repeat the ESC Calibration Procedure

Firma 1/8 Smart Sensored Motor

1900-2200Kv

Warranty and Service Contact Information

1-Year Limited Warranty

What this Warranty Covers

Horizon Hobby, LLC, (Horizon) warrants to the original

purchaser that the product purchased (the “Product”) will

be free from defects in materials and workmanship for a

period of 1 year from the date of purchase.

What is Not Covered

This warranty is not transferable and does not cover (i)

cosmetic damage, (ii) damage due to acts of God, accident,

misuse, abuse, negligence, commercial use, or due to

improper use, installation, operation or maintenance, (iii)

modiﬁcation of or to any part of the Product, (iv) attempted

service by anyone other than a Horizon Hobby authorized

service center, (v) Product not purchased from an

authorized Horizon dealer, (vi) Product not compliant with

applicable technical regulations, or (vii) use that violates

any applicable laws, rules, or regulations.

OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON

MAKES NO OTHER WARRANTY OR REPRESENTATION, AND

HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,

INCLUDING, WITHOUT LIMITATION, THE IMPLIED

WARRANTIES OF NON-INFRINGEMENT, MERCHANTABILITY

AND FITNESS FOR A PARTICULAR PURPOSE. THE

PURCHASER ACKNOWLEDGES THAT THEY ALONE HAVE

DETERMINED THAT THE PRODUCT WILL SUITABLY MEET

THE REQUIREMENTS OF THE PURCHASER’S INTENDED USE.

Purchaser’s Remedy

Horizon’s sole obligation and purchaser’s sole and

exclusive remedy shall be that Horizon will, at its option,

either (i) service, or (ii) replace, any Product determined

by Horizon to be defective. Horizon reserves the right

to inspect any and all Product(s) involved in a warranty

claim. Service or replacement decisions are at the sole

discretion of Horizon. Proof of purchase is required

for all warranty claims. SERVICE OR REPLACEMENT

AS PROVIDED UNDER THIS WARRANTY IS THE

PURCHASER’S SOLE AND EXCLUSIVE REMEDY.

Country of

Purchase Horizon Hobby Contact Information Address

United States

of America

Horizon Service Center

(Repairs and Repair Requests)

servicecenter.horizonhobby.com/RequestForm/

2904 Research Rd.

Champaign, Illinois

61822

USA

Horizon Product Support

(Product Technical Assistance) productsupport@horizonhobby.com.

800-338-4639

Sales websales@horizonhobby.com

800-338-4639

European Union Horizon Technischer Service service@horizonhobby.de Hanskampring 9

D 22885 Barsbüttel,

Germany

Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100

FCC Information

Supplier’s Declaration of Conformity

This device complies with part 15 of the FCC

Rules. Operation is subject to the following

two conditions: (1) This device may not cause

harmful interference, and (2) this device must accept

any interference received, including interference that

may cause undesired operation.

CAUTION: Changes or modiﬁcations not

expressly approved by the party responsible

for compliance could void the user’s authority to

operate the equipment.

NOTE: This equipment has been tested and found

to comply with the limits for a Class B digital device,

pursuant to part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against

harmful interference in a residential installation. This

equipment generates, uses and can radiate radio

frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful

interference to radio communications. However, there

is no guarantee that interference will not occur in a

particular installation. If this equipment does cause

harmful interference to radio or television reception,

which can be determined by turning the equipment

off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV

technician for help.

Horizon Hobby, LLC

2904 Research Rd.,

Champaign, IL 61822

Email: compliance@horizonhobby.com

Web: HorizonHobby.com

Compliance Information for the European Union

CAN ICES-3 (B)/NMB-3(B)

This device contains license-exempt transmitter(s)/

receivers(s) that comply with Innovation, Science, and

Economic Development Canada’s license-exempt RSS(s).

Operation is subject to the following 2 conditions:

1. This device may not cause interference.

2. This device must accept any interference, including

interference that may cause undesired operation of

the device.

IC Information

Limitation of Liability

HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT,

INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF

PROFITS OR PRODUCTION OR COMMERCIAL LOSS IN

ANY WAY, REGARDLESS OF WHETHER SUCH CLAIM IS

BASED IN CONTRACT, WARRANTY, TORT, NEGLIGENCE,

STRICT LIABILITY OR ANY OTHER THEORY OF LIABILITY,

EVEN IF HORIZON HAS BEEN ADVISED OF THE

POSSIBILITY OF SUCH DAMAGES. Further, in no event

shall the liability of Horizon exceed the individual price of

the Product on which liability is asserted. As Horizon has

no control over use, setup, ﬁnal assembly, modiﬁcation

or misuse, no liability shall be assumed nor accepted for

any resulting damage or injury. By the act of use, setup

or assembly, the user accepts all resulting liability. If you

as the purchaser or user are not prepared to accept the

liability associated with the use of the Product, purchaser

is advised to return the Product immediately in new and

unused condition to the place of purchase.

Law

These terms are governed by Illinois law (without regard to

conﬂict of law principals). This warranty gives you speciﬁc

legal rights, and you may also have other rights which vary

from state to state. Horizon reserves the right to change or

modify this warranty at any time without notice.

WARRANTY SERVICES

Questions, Assistance, and Services

Your local hobby store and/or place of purchase cannot

provide warranty support or service. Once assembly, setup or

use of the Product has been started, you must contact your

local distributor or Horizon directly. This will enable Horizon to

better answer your questions and service you in the event that

you may need any assistance. For questions or assistance,

please visit our website at www.horizonhobby.com, submit a

Product Support Inquiry, or call the toll free telephone number

referenced in the Contact Information Warranty and Service

section to speak with a Product Support representative.

Inspection or Services

If this Product needs to be inspected or serviced and is

compliant in the country you live and use the Product in,

please use the Horizon Online Service Request submission

process found on our website or call Horizon to obtain a

Return Merchandise Authorization (RMA) number. Pack

the Product securely using a shipping carton. Please note

that original boxes may be included, but are not designed

to withstand the rigors of shipping without additional

protection. Ship via a carrier that provides tracking and

insurance for lost or damaged parcels, as Horizon is not

responsible for merchandise until it arrives and is accepted

at our facility. An Online Service Request is available at

http://www.horizonhobby.com/content/service-center_

render-service-center. If you do not have internet access,

please contact Horizon Product Support to obtain a RMA

number along with instructions for submitting your product

for service. When calling Horizon, you will be asked to

provide your complete name, street address, email address

and phone number where you can be reached during

business hours. When sending product into Horizon, please

include your RMA number, a list of the included items, and

a brief summary of the problem. A copy of your original

sales receipt must be included for warranty consideration.

Be sure your name, address, and RMA number are clearly

written on the outside of the shipping carton.

NOTICE: Do not ship LiPo batteries to Horizon. If you

have any issue with a LiPo battery, please contact

the appropriate Horizon Product Support ofﬁce.

Warranty Requirements

For Warranty consideration, you must include your

original sales receipt verifying the proof-of-purchase

date. Provided warranty conditions have been met, your

Product will be serviced or replaced free of charge.

Service or replacement decisions are at the sole

discretion of Horizon.

Non-Warranty Service

Should your service not be covered by warranty, service

will be completed and payment will be required without

notiﬁcation or estimate of the expense unless the expense

exceeds 50% of the retail purchase cost. By submitting

the item for service you are agreeing to payment of the

service without notiﬁcation. Service estimates are available

upon request. You must include this request with your item

submitted for service. Non-warranty service estimates will

be billed a minimum of ½ hour of labor. In addition you will

be billed for return freight. Horizon accepts money orders

and cashier’s checks, as well as Visa, MasterCard, American

Express, and Discover cards. By submitting any item to

Horizon for service, you are agreeing to Horizon’s Terms and

Conditions found on our website http://www.horizonhobby.

com/content/service-center_render-service-center.

ATTENTION: Horizon service is limited to Product

compliant in the country of use and ownership.

If received, a non-compliant Product will not be

serviced. Further, the sender will be responsible for

arranging return shipment of the un-serviced Product,

through a carrier of the sender’s choice and at the

sender’s expense. Horizon will hold non-compliant

Product for a period of 60 days from notiﬁcation, after

which it will be discarded.

10/15

EU Compliance Statement:

Hereby, Horizon Hobby, LLC declares

that the device is in compliance with the

following:

2014/30/EU EMC Directive;

RoHS 2 Directive 2011/65/EU;

RoHS 3 Directive - Amending 2011/65/EU Annex II

2015/863.

The full text of the EU declaration of conformity is

available at the following internet address: https://www.

horizonhobby.com/content/support-render-compliance.

EU Manufacturer of Record:

Horizon Hobby, LLC

2904 Research Road

Champaign, IL 61822 USA

EU Importer of Record:

Horizon Hobby, GmbH

Hanskampring 9

22885 Barsbüttel Germany

WEEE NOTICE:

This appliance is labeled in accordance

with European Directive 2012/19/EU

concerning waste of electrical and

electronic equipment (WEEE). This label

indicates that this product should not be

disposed of with household waste. It

should be deposited at an appropriate facility to enable

recovery and recycling.

SPMXSEMC17

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

HINWEIS: Dieses Produkt ist ausschließlich für die Verwendung in unbemanten, ferngesteuerten Fahrzeugen

und Fluggeräten im Hobbybereich vorgese-hen. Horizon Hobby lehnt jede Haftung und Garantieleistung

ausserhalb der vorgesehen Verwendung ab.

HINWEIS

Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von

Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur ﬁ nden Sie unter www.horizonhobby.com oder www.

towerhobbies.com im Support-Abschnitt für das Produkt.

Spezielle Bedeutungen

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe

Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,

Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberﬂächliche Verletzungen.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND

die Gefahr von schweren Verletzungen.

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND

geringe oder keine Gefahr von Verletzungen ergeben.

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den

Produktfunktionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden

am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.

Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand

betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine

sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder

anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte

Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das

Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern.

Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt

notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch

zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere

Verletzungen vermieden werden.

Warnung

Ein ferngesteuertes Modell ist kein Spielzeug. Es

kann, wenn es falsch eingesetzt wird, zu erheblichen

Verletzungen bei Lebewesen und Beschädigungen

an Sachgütern führen. Betreiben Sie Ihr RC-Modell

nur auf freien Plätzen und beachten Sie alle Hinweise

der Bedienungsanleitung des Modells wie auch der

Fernsteuerung.

Garantiezeitraum

Exklusive Garantie Horizon Hobby LLC (Horizon)

garantiert, dass dasgekaufte Produkt frei von

Material- und Montagefehlern ist. Der Garantiezeitraum

entspricht den gesetzlichen Bestimmung des Landes,

in dem das Produkt erworben wurde. In Deutschland

beträgt der Garantiezeitraum 6 Monate und der

Gewährleistungszeitraum 18 Monate nach dem

Garantiezeitraum

Einschränkungen der Garantie

(

a) Die Garantie wird nur dem Erstkäufer (Käufer)

gewährt und kann nicht übertragen werden. Der

Anspruch des Käufers besteht in der Reparatur oder

dem Tausch im Rahmen dieser Garantie. Die Garantie

erstreckt sich ausschließlich auf Produkte, die bei einem

autorisierten Horizon Händler erworben wurden. Verkäufe

an dritte werden von dieser Garantie nicht gedeckt.

Garantieansprüche werden nur angenommen, wenn

ein gültiger Kaufnachweis erbracht wird. Horizon behält

sich das Recht vor, diese Garantiebestimmungen ohne

Ankündigung zu ändern oder modiﬁzieren und widerruft

dann bestehende Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit

des Produktes, die Fähigkeiten und die Fitness des

Verbrauchers für einen bestimmten Einsatzzweck des

Produktes. Der Käufer allein ist dafür verantwortlich, zu

prüfen, ob das Produkt seinen Fähigkeiten und dem

vorgesehenen Einsatzzweck entspricht.

Ermessen von Horizon, ob das Produkt, bei dem ein

Garantiefall festgestellt wurde, repariert oder ausgetauscht

wird. Dies sind die exklusiven Ansprüche des Käufers,

wenn ein Defekt festgestellt wird.

Horizon behält sich vor, alle eingesetzten Komponenten zu

prüfen, die in den Garantiefall einbezogen werden können.

Die Entscheidung zur Reparatur oder zum Austausch liegt

nur bei Horizon. Die Garantie schließt kosmetische Defekte

oder Defekte, hervorgerufen durch höhere Gewalt, falsche

Behandlung des Produktes, falscher Einsatz des Produktes,

kommerziellen Einsatz oder Modiﬁkationen irgendwelcher

Art aus.

Die Garantie schließt Schäden, die durch falschen Einbau,

falsche Handhabung, Unfälle, Betrieb, Service oder

Reparaturversuche, die nicht von Horizon ausgeführt

wurden aus.

Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine

Nutzung sind, die gegen geltendes Recht, Gesetze oder

Regularien verstoßen haben. Rücksendungen durch den

Käufer direkt an Horizon oder eine seiner Landesvertretung

bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirekte Folgeschäden,

Einkommensausfälle oder kommerzielle Verluste, die

in irgendeinem Zusammenhang mit dem Produkt

stehen verantwortlich, unabhängig ab ein Anspruch

im Zusammenhang mit einem Vertrag, der Garantie

oder der Gewährleistung erhoben werden. Horizon wird

darüber hinaus keine Ansprüche aus einem Garantiefall

akzeptieren, die über den individuellen Wert des Produktes

hinaus gehen. Horizon hat keinen Einﬂuss auf den

Einbau, die Verwendung oder die Wartung des Produktes

oder etwaiger Produktkombinationen, die vom Käufer

gewählt werden. Horizon übernimmt keine Garantie und

akzeptiert keine Ansprüche für in der folge auftretende

Verletzungen oder Beschädigungen. Mit der Verwendung

und dem Einbau des Produktes akzeptiert der Käufer

alle aufgeführten Garantiebestimmungen ohne

Einschränkungen und Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen

im Zusammenhang mit der Benutzung des Produktes

zu akzeptieren, werden Sie gebeten, dass Produkt in

unbenutztem Zustand in der Originalverpackung vollständig

bei dem Verkäufer zurückzugeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein

Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt

werden und erfordert einige mechanische wie auch

mentale Fähigkeiten. Ein Versagen, das Produkt sicher

und umsichtig zu betreiben kann zu Verletzungen von

Lebewesen und Sachbeschädigungen erheblichen

Ausmaßes führen. Dieses Produkt ist nicht für den

Gebrauch durch Kinder ohne die Aufsicht eines

Erziehungsberechtigten vorgesehen. Die Anleitung enthält

Sicherheitshinweise und Vorschriften sowie Hinweise

für die Wartung und den Betrieb des Produktes. Es ist

unabdingbar, diese Hinweise vor der ersten Inbetriebnahme

zu lesen und zu verstehen. Nur so kann der falsche

Umgang verhindert und Unfälle mit Verletzungen und

Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle können

eine Garantiebeurteilung ohne Rücksprache mit Horizon

nicht durchführen. Dies gilt auch für Garantiereparaturen.

Deshalb kontaktieren Sie in einem solchen Fall den

Händler, der sich mit Horizon kurz schließen wird, um eine

sachgerechte Entscheidung zu fällen, die Ihnen schnellst

möglich hilft.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden, wenden

Sie sich entweder an Ihren Fachhändler oder direkt an

Horizon.

Rücksendungen / Reparaturen werden nur mit einer

von Horizon vergebenen RMA Nummer bearbeitet.

Diese Nummer erhalten Sie oder ihr Fachhändler vom

technischen Service. Mehr Informationen dazu erhalten

Sie im Serviceportal unter

www. Horizonhobby.de oder

telefonisch bei dem technischen Service von Horizon.

Packen Sie das Produkt sorgfältig ein. Beachten Sie,

dass der Originalkarton in der Regel nicht ausreicht, um

beim Versand nicht beschädigt zu werden. Verwenden

Sie einen Paketdienstleister mit einer Tracking Funktion

und Versicherung, da Horizon bis zur Annahme keine

Verantwortung für den Versand des Produktes übernimmt.

Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie

eine ausführliche Fehlerbeschreibung und eine Liste aller

eingesendeten Einzelkomponenten. Weiterhin benötigen

wir die vollständige Adresse, eine Telefonnummer für

Rückfragen, sowie eine Email Adresse.

Garantie und Reparaturen

Garantieanfragen werden nur bearbeitet, wenn ein

Originalkaufbeleg von einem autorisierten Fachhändler

beiliegt, aus dem der Käufer und das Kaufdatum

hervorgeht. Sollte sich ein Garantiefall bestätigen wird das

Produkt repariert oder ersetzt. Diese Entscheidung obliegt

einzig Horizon Hobby.

Kostenpichtige Reparaturen

Liegt eine kostenpﬂichtige Reparatur vor, erstellen wir einen

Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die

Reparatur wird erst vorgenommen, wenn wir die Freigabe

des Händlers erhalten. Der Preis für die Reparatur ist bei

Ihrem Händler zu entrichten. Bei kostenpﬂichtigen

Reparaturen werden mindestens 30 Minuten Werkstattzeit

und die Rückversandkosten in Rechnung gestellt. Sollten

wir nach 90 Tagen keine Einverständniserklärung zur

Reparatur vorliegen haben, behalten wir uns vor, das

Produkt zu vernichten oder anderweitig zu verwerten.

ACHTUNG: Kostenpﬂichtige Reparaturen nehmen

wir nur für Elektronik und Motoren vor. Mechanische

Reparaturen, besonders bei Hubschraubern und

RC-Cars sind extrem aufwendig und müssen deshalb

vom Käufer selbst vorgenommen werden.

10/15

Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse

Europäische Union Horizon Technischer Service service@horizonhobby.de Hanskampring 9

D 22885 Barsbüttel

Germany

Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100

Rechtliche Informationen für die Europäische Union

Garantie und Service Informationen

Garantie und Service Kontaktinformationen

EU Konformitätserklärung

Hiermit erklärt Horizon Hobby, LLC,

dass das Gerät den folgenden

Richtlinien entspricht: EU-Richtlinie

über elektromagnetische Verträglichkeit 2014/30/EU;

RoHS 2-Richtlinie 2011/65 / EU; RoHS 3-Richtlinie -

Änderung 2011/65 / EU-Anhang II 2015/863.

Der vollständige Text der EU-Konformitätserklärung ist

unter folgender Internetadresse abrufbar: https://www.

horizonhobby.com/content/support-render-compliance.

Ofzieller EU-Hersteller:

Horizon Hobby, LLC

2904 Research Road

Champaign, IL 61822 USA

Ofzieller EU-Importeur:

Horizon Hobby, GmbH

Hanskampring 9

22885 Barsbüttel Germany

WEEE-HINWEIS:

Dieses Gerät ist gemäß der Europäischen

Richtlinie 2012/19/EU über Elektro- und

Elektronik-Altgeräte (WEEE)

gekennzeichnet. Dieses Symbol weist

darauf hin, dass dieses Produkt kein

normaler Haushaltsabfall ist, sondern in

einer entsprechenden Sammelstelle für Elektro- und

Elektronik-Altgeräte entsorgt werden muss.

Solder tabs for ESC power leads

Side Rear

Port for sensor lead

Firma 1/8 Smart-Motor mit

Sensor 1900-2200Kv

Spezikationen für den Motor

Motortyp Maßstab 1:8 bürstenlos mit Sensor (nur für die Verwendung mit SPMXSE2130S ESC)

Fahrzeugtyp Geländewagen Maßstab 1:8

Betriebsspannung 2s-6s LiPo (8,4V-25,2V)

KV (Drehzahl/Volt) 2200

Maximaler Dauerstrom 50A

Maximalleistung 2400 Watt (6 Sekunden)

Temperaturgrenze 150C / 302F

Abmessungen 84 mm (3,3 Zoll) lang x 42 mm (1,7 Zoll) Durchmesser

Gewicht 10,2oz (290 g)

Motorwelle 5mm mit ﬂacher Stelle für die Feststellschraube des Zahnradgetriebes

Gewinde für die Montage 4xM4 und 4xM3 @ 25,4mm Abstand Mitte zu Mitte

ESC-Anschluss Lötfahnen

Montage des Motors

1. Das Zahnradgetriebe Ihres Fahrzeugs (nicht im Lieferumfang enthalten) mit der blauen

Gewindesicherungsmasse auf der Motorwelle montieren. Überprüfen Sie, dass der Abstand des Zahnrads für Ihr

Fahrzeug korrekt ist, damit es vollständig in das Stirnrad greift.

HINWEIS: Stellen Sie sicher, dass die Befestigungsschrauben nicht mehr als 3mm in den Motor hineinragen.

Andernfalls kann der Motor dauerhaft beschädigt werden.

2. Den Motor mit den mit Ihrem Fahrzeug mitgelieferten M3- oder M4-Befestigungsschrauben montieren und den

Zahneingriff einstellen. Es werden M4-Schrauben empfohlen.

3. Löten Sie die A-, B- und C-Motorleitungen zwischen dem Geschwindigkeitsregler und dem Motor, wie in der

Anleitung des Geschwindigkeitsreglers beschrieben. Verbinden Sie immer A mit A, B mit B und C mit C.

WICHTIG: Wenn eine Motorumkehr erforderlich ist, muss diese in den Einstellungen des

Geschwindigkeitsreglers vorgenommen werden, ändern Sie nicht die Motoranschlüsse.

4. Schließen Sie das Sensorkabel zwischen Motor und Regler an.

Anleitung zur Fehlerbehebung

PROBLEM MÖGLICHE URSACHE LÖSUNG

Motor beschleunigt

ungleichmäßig

Akku-Problem Beschädigte Kabel reparieren/Akkus ersetzen

Falsche

Getriebeübersetzung Getriebe anpassen/ersetzen

Verschlissener oder

beschädigter Motor Motor reparieren/ersetzen

Beschädigtes Sensorkabel Sensordraht austauschen

Motor reagiert nicht

kontinuierlich auf Gas

Geschwindigkeitsregler/

Motor beschädigt Verkabelung oder Motor/Geschwindigkeitsregler

reparieren/ersetzen

Beschädigtes Sensorkabel Sensordraht austauschen

Motor wird langsamer, stoppt

aber nicht

Falsche Kalibrierung

von Sender/

Geschwindigkeitsregler

Gasweg/andere Gaseinstellungen auf

Sender/Geschwindigkeitsregler anpassen.

Kalibrierungsverfahren des Geschwindigkeitsreglers

wiederholen

Lötfahnen für ESC-Stromkabel

Seite Hinten

Anschluss für Sensorkabel

14 ans et plus. Ceci n’est pas un jouet.

REMARQUE

Toutes les instructions, garanties et autres documents de garantie sont sujets à la seule discrétion de Horizon

Hobby, LLC. Veuillez, pour une littérature produits bien à jour, visiter www.horizonhobby.com ou

www.towerhobbies.com et cliquer sur l’onglet de support de ce produit.

Signication de certains termes spéciques

Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de

l’utilisation de ce produit :

AVERTISSEMENT : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts

matériels et des blessures graves OU engendrer une probabilité élevée de blessure superﬁcielle.

ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels

ET des blessures graves.

REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels

ET éventuellement un faible risque de blessures.

AVERTISSEMENT : lisez la TOTALITÉ du manuel d’utilisation aﬁn de vous familiariser avec les

caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut

entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des

aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes

de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit

n’est pas destiné à être utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez pas de

démonter le produit, de l’utiliser avec des composants incompatibles ou d’en améliorer les performances sans

l’accord d’Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement

et à l’entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant

l’assemblage, le réglage et l’utilisation, ceci aﬁn de manipuler correctement l’appareil et d’éviter tout dégât

matériel ou toute blessure grave.

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit

que le Produit acheté (le « Produit ») sera exempt de

défauts matériels et de fabrication à sa date d’achat

par l’Acheteur. La durée de garantie correspond aux

dispositions légales du pays dans lequel le produit aété

acquis. La durée de garantie est de 6 mois et la durée

d’obligation de garantie de 18 mois à l’expiration de la

période de garantie.

Limitations de la garantie

(

a) La garantie est donnée à l’acheteur initial (« Acheteur

») et n’est pas transférable. Le recours de l’acheteur

consiste en la réparation ou en l’échange dans le cadre

de cette garantie. La garantie s’applique uniquement aux

produits achetés chez un revendeur Horizon agréé. Les

ventes faites à des tiers ne sont pas couvertes par cette

garantie. Les revendications en garantie seront acceptées

sur fourniture d’une preuve d’achat valide uniquement.

Horizon se réserve le droit de modiﬁer les dispositions de la

présente garantie sans avis préalable et révoque alors les

dispositions de garantie existantes.

(b) Horizon n’endosse aucune garantie quant à la

vendabilité du produit ou aux capacités et à la forme

physique de l’utilisateur pour une utilisation donnée du

produit. Il est de la seule responsabilité de l’acheteur

de vériﬁer si le produit correspond à ses capacités et à

l’utilisation prévue.

d’Horizon de déterminer si un produit présentant un cas

de garantie sera réparé ou échangé. Ce sont là les recours

exclusifs de l’acheteur lorsqu’un défaut est constaté.

Horizon se réserve la possibilité de vériﬁer tous les

éléments utilisés et susceptibles d’être intégrés dans le

cas de garantie. La décision de réparer ou de remplacer le

produit est du seul ressort d’Horizon. La garantie exclut les

défauts esthétiques ou les défauts provoqués par des cas

de force majeure, une manipulation incorrecte du produit,

une utilisation incorrecte ou commerciale de ce dernier ou

encore des modiﬁcations de quelque nature qu’elles soient.

La garantie ne couvre pas les dégâts résultant d’un

montage ou d’une manipulation erronés, d’accidents

ou encore du fonctionnement ainsi que des tentatives

d’entretien ou de réparation non effectuées par Horizon.

Les retours effectués par le fait de l’acheteur directement

à Horizon ou à l’une de ses représentations nationales

requièrent une conﬁrmation écrite.

Limitation des dommages

Horizon ne saurait être tenu pour responsable de

dommages conséquents directs ou indirects, de pertes

de revenus ou de pertes commerciales, liés de quelque

manière que ce soit au produit et ce, indépendamment

du fait qu’un recours puisse être formulé en relation avec

un contrat, la garantie ou l’obligation de garantie. Par

ailleurs, Horizon n’acceptera pas de recours issus d’un

cas de garantie lorsque ces recours dépassent la valeur

unitaire du produit. Horizon n’exerce aucune inﬂuence sur

le montage, l’utilisation ou la maintenance du produit ou

sur d’éventuelles combinaisons de produits choisies par

l’acheteur. Horizon ne prend en compte aucune garantie

et n‘accepte aucun recours pour les blessures ou les

dommages pouvant en résulter. Horizon Hobby ne saurait

être tenu responsable d’une utilisation ne respectant pas

les lois, les règles ou règlementations en vigueur.

En utilisant et en montant le produit, l’acheteur accepte

sans restriction ni réserve toutes les dispositions relatives à

la garantie ﬁgurant dans le présent document. Si vous

n’êtes pas prêt, en tant qu’acheteur, à accepter ces

dispositions en relation avec l’utilisation du produit, nous

vous demandons de restituer au vendeur le produit

complet, non utilisé et dans son emballage d’origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un

jouet. Il doit être utilisé avec précaution et bon sens et

nécessite quelques aptitudes mécaniques ainsi que

mentales. L’incapacité à utiliser le produit de manière

sure et raisonnable peut provoquer des blessures et des

dégâts matériels conséquents. Ce produit n’est pas destiné

à être utilisé par des enfants sans la surveillance par

un tuteur. La notice d’utilisation contient des indications

relatives à la sécurité ainsi que des indications concernant

la maintenance et le fonctionnement du produit. Il est

absolument indispensable de lire et de comprendre

ces indications avant la première mise en service.

C’est uniquement ainsi qu’il sera possible d’éviter une

manipulation erronée et des accidents entraînant des

blessures et des dégâts. Horizon Hobby ne saurait être

tenu responsable d’une utilisation ne respectant pas les

lois, les règles ou règlementations en vigueur.

Questions, assistance et réparations

Votre revendeur spécialisé local et le point de vente ne

peuvent effectuer une estimation d’éligibilité à l’application

de la garantie sans avoir consulté Horizon. Cela vaut

également pour les réparations sous garantie. Vous

voudrez bien, dans un tel cas, contacter le revendeur

qui conviendra avec Horizon d’une décision appropriée,

destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si votre produit doit faire l’objet d’une maintenance ou

d’une réparation, adressez-vous soit à votre revendeur

spécialisé, soit directement à Horizon. Emballez le produit

soigneusement. Veuillez noter que le carton d’emballage

d’origine ne sufﬁt pas, en règle générale, à protéger le

produit des dégâts pouvant survenir pendant le transport.

Faites appel à un service de messagerie proposant une

fonction de suivi et une assurance, puisque Horizon ne

prend aucune responsabilité pour l’expédition du produit

jusqu’à sa réception acceptée. Veuillez joindre une preuve

d’achat, une description détaillée des défauts ainsi qu’une

liste de tous les éléments distincts envoyés. Nous avons

de plus besoin d’une adresse complète, d’un numéro de

téléphone (pour demander des renseignements) et d’une

adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en

présence d’une preuve d’achat originale émanant d’un

revendeur spécialisé agréé, sur laquelle ﬁgurent le nom de

l’acheteur ainsi que la date d’achat. Si le cas de garantie

est conﬁrmé, le produit sera réparé. Cette décision relève

uniquement d’Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis

que nous transmettons à votre revendeur. La réparation

sera seulement effectuée après que nous ayons reçu la

conﬁrmation du revendeur. Le prix de la réparation devra

être acquitté au revendeur. Pour les réparations payantes,

nous facturons au minimum 30 minutes de travail en

atelier ainsi que les frais de réexpédition. En l’absence d’un

accord pour la réparation dans un délai de 90 jours, nous

nous réservons la possibilité de détruire le produit ou de

l’utiliser autrement.

ATTENTION: Nous n’effectuons de réparations

payantes que pour les composants électroniques

et les moteurs. Les réparations touchant à la

mécanique, en particulier celles des hélicoptères et

des voitures radiocommandées, sont extrêmement

coûteuses et doivent par conséquent être effectuées

par l’acheteur lui-même.

10/15

Informations de contact pour garantie et réparation

Pays d’achat Horizon Hobby Numéro de téléphone/E-mail Adresse

European Union Horizon Technischer Service service@horizonhobby.eu Hanskampring 9

D 22885 Barsbüttel

GermanySales: Horizon Hobby GmbH +49 (0) 4121 2655 100

Informations de conformité pour l’Union européenne

Garantie Limitée

Déclaration de conformité de l’Union

européenne :

Par la présente, Horizon Hobby, LLC

déclare que cet appareil est conforme

aux directives suivantes:

Directive CEM 2014/30/UE;

Directive RoHS 2 2011/65/UE;

Directive RoHS 3 - Modiﬁant 2011/65/UE Annexe II

2015/863.

Le texte complet de la déclaration de conformité UE est

disponible à l’adresse Internet suivante: https://www.

horizonhobby.com/content/support-render-compliance.

Fabricant ofciel de l’UE:

Horizon Hobby, LLC

2904 Research Road

Champaign, IL 61822 USA

Importateur ofciel de l’UE:

Horizon Hobby, GmbH

Hanskampring 9

22885 Barsbüttel Germany

DIRECTIVE DEEE:

L’étiquette de cet appareil respecte la

directive européenne 2012/19/UE en

matière de déchets des équipements

électriques et électroniques (DEEE). Cette

étiquette indique que ce produit ne doit

pas être jeté avec les déchets ménagers,

mais déposé dans une installation appropriée aﬁn de

permettre sa récupération et son recyclage.

Informations IC

CAN ICES-3 (B)/NMB-3(B)

Ce dispositif contient un/des émetteur(s)/récepteur(s)

non soumis à licence conforme(s) aux CNR d’Innovation,

Sciences et Développement économique Canada. Son

utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d’interférences.

2. Cet appareil doit accepter toutes les interférences,

y compris celles pouvant entraîner un

dysfonctionnement.

Almeno 14 anni. Non è un giocattolo.

AVVISO: Questo prodotto è rivolto esclusivamente a veicoli ed aerei di tipo hobbistico senza pilota a bordo

e controllati a distanza. Al di fuori di questo utilizzo, Horizon Hobby declina ogni responsabilità e non

riconosce interventi in garanzia.

AVVISO

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione

di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com o

towerhobbies.com e fare clic sulla sezione Support del prodotto.

Signicato di termini specialistici

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo

potenziale durante l’uso del prodotto:

AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose,

danni collaterali e gravi lesioni alle persone O il rischio elevato di lesioni superﬁciali alle persone.

ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di

gravi lesioni alle persone.

AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E

il rischio minimo o nullo di lesioni alle persone.

AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto

prima di farlo funzionare. Un uso improprio del prodotto può causare danni al prodotto stesso e alle altre

cose e gravi lesioni alle persone.

Questo aeromodello è un prodotto soﬁsticato per appassionati di modellismo. Deve essere azionato in maniera

attenta e responsabile e richiede alcune conoscenze basilari di meccanica. L’uso improprio o irresponsabile di

questo prodotto può causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto

non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare in nessun caso di

smontare il prodotto, di utilizzarlo con componenti non compatibili odi potenziarlo senza previa approvazione

di Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l’uso e la manutenzione del

prodotto. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare,

impostare o utilizzare il prodotto, alﬁne di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi

lesioni alle persone.

Periodo di garanzia

Garanzia esclusiva - Horizon Hobby, LLC (Horizon)

garantisce che il prodotto acquistato (il “Prodotto”) sarà

privo di difetti relativi ai materiali e di eventuali errori di

montaggio alla data di acquisto. Il periodo di garanzia

è conforme alle disposizioni legali del paese nel quale

il prodotto è stato acquistato. Tale periodo di garanzia

ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale

termine.

Limiti della garanzia

(a) La garanzia è limitata all’acquirente originale

(Acquirente) e non è cedibile a terzi. L’acquirente ha il

diritto a far riparare o a far sostituire la merce durante il

periodo di questa garanzia. La garanzia copre solo quei

prodotti acquistati presso un rivenditore autorizzato Horizon.

Altre transazioni di terze parti non sono coperte da questa

garanzia. La prova di acquisto è necessaria per far valere

il diritto di garanzia. Inoltre, Horizon si riserva il diritto di

cambiare o modiﬁcare i termini di questa garanzia senza

alcun preavviso e di escludere tutte le altre garanzie già

esistenti.

(b) Horizon non si assume alcuna garanzia per la

disponibilità del prodotto, per l’adeguatezza o l’idoneità

del prodotto a particolari previsti dall’utente. È sola

responsabilità dell’acquirente il fatto di veriﬁcare se il

prodotto è adatto agli scopi da lui previsti.

propria discrezione riparare o sostituire qualsiasi prodotto

considerato difettoso e che rientra nei termini di garanzia.

Queste sono le uniche rivalse a cui l’acquirente si può

appellare, se un prodotto è difettoso.

Horizon si riserva il diritto di controllare qualsiasi

componente utilizzato che viene coinvolto nella rivalsa

di garanzia. Le decisioni relative alla sostituzione o alla

riparazione sono a discrezione di Horizon. Questa garanzia

non copre dei danni superﬁciali o danni per cause di

forza maggiore, uso errato del prodotto, un utilizzo che

viola qualsiasi legge, regolamentazione o disposizione

applicabile, negligenza, uso ai ﬁni commerciali, o una

qualsiasi modiﬁca a qualsiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad un’installazione

errata, ad un funzionamento errato, ad una manutenzione

o un tentativo di riparazione non idonei a cura di soggetti

diversi da Horizon. La restituzione del prodotto a cura

dell’acquirente, o da un suo rappresentante, deve essere

approvata per iscritto dalla Horizon.

Limiti di danno

Horizon non si riterrà responsabile per danni speciali,

diretti, indiretti o consequenziali; perdita di proﬁtto o di

produzione; perdita commerciale connessa al prodotto,

indipendentemente dal fatto che la richiesta si basa su

un contratto o sulla garanzia. Inoltre la responsabilità

di Horizon non supera mai in nessun caso il prezzo di

acquisto del prodotto per il quale si chiede la responsabilità.

Horizon non ha alcun controllo sul montaggio, sull’utilizzo

o sulla manutenzione del prodotto o di combinazioni di vari

prodotti. Quindi Horizon non accetta nessuna responsabilità

per danni o lesioni derivanti da tali circostanze. Con

l’utilizzo e il montaggio del prodotto l’utente acconsente a

tutte le condizioni, limitazioni e riserve di garanzia citate in

questa sede.

Qualora l’utente non fosse pronto ad assumersi tale

responsabilità associata all’uso del prodotto, si suggerisce

di restituire il prodotto intatto, mai usato e immediatamente

presso il venditore.

Indicazioni di sicurezza

Questo è un prodotto soﬁsticato di hobbistica e non è

un giocattolo. Esso deve essere manipolato con cautela,

con giudizio e richiede delle conoscenze basilari di

meccanica e delle facoltà mentali di base. Se il prodotto

non verrà manipolato in maniera sicura e responsabile

potrebbero risultare delle lesioni, dei gravi danni a persone,

al prodotto o all’ambiente circostante. Questo prodotto

non è concepito per essere usato dai bambini senza una

diretta supervisione di un adulto. Il manuale del prodotto

contiene le istruzioni di sicurezza, di funzionamento e di

manutenzione del prodotto stesso. È fondamentale leggere

e seguire tutte le istruzioni e le avvertenze nel manuale

prima di mettere in funzione il prodotto. Solo così si eviterà

un utilizzo errato e si preverranno incidenti, lesioni o danni.

Domande, assistenza e riparazioni

Il vostro negozio locale e/o luogo di acquisto non possono

fornire garanzie di assistenza o riparazione senza previo

colloquio con Horizon. Questo vale anche per le riparazioni

in garanzia. Quindi in tale casi bisogna interpellare un

rivenditore, che si metterà in contatto subito con Horizon

per prendere una decisione che vi possa aiutare nel più

breve tempo possibile.

Manutenzione e riparazione

Se il prodotto deve essere ispezionato o riparato, si prega

di rivolgersi ad un rivenditore specializzato o direttamente

ad Horizon. Il prodotto deve essere imballato con cura.

Bisogna far notare che i box originali solitamente non

sono adatti per effettuare una spedizione senza subire

alcun danno. Bisogna effettuare una spedizione via

corriere che fornisce una tracciabilità e un’assicurazione,

in quanto Horizon non si assume alcuna responsabilità in

relazione alla spedizione del prodotto. Inserire il prodotto

in una busta assieme ad una descrizione dettagliata degli

errori e ad una lista di tutti i singoli

componenti spediti.

Inoltre abbiamo bisogno di un indirizzo completo, di un

numero di telefono per chiedere ulteriori domande e di

un indirizzo e-mail.

Garanzia e riparazione

Le richieste in garanzia verranno elaborate solo se è

presente

una prova d’acquisto in originale proveniente

da un rivenditore specializzato autorizzato, nella quale

è ben visibile la data di acquisto. Se la garanzia viene

confermata, allora il prodotto verrà riparato o sostituito.

Questa decisione spetta esclusivamente a Horizon

Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento,

effettueremo un preventivo che verrà inoltrato al

vostro rivenditore. La riparazione verrà effettuata dopo

l’autorizzazione da parte del vostro rivenditore. La somma

per la riparazione dovrà essere pagata al vostro rivenditore.

Le riparazioni a pagamento avranno un costo minimo

di 30 minuti di lavoro e in fattura includeranno le spese

di restituzione. Qualsiasi riparazione non pagata e non

richiesta entro 90 giorni verrà considerata abbandonata e

verrà gestita di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono

disponibili solo sull’elettronica e sui motori. Le

riparazioni a livello meccanico, soprattutto per

gli elicotteri e le vetture RC, sono molto costose

e devono essere effettuate autonomamente

dall’acquirente.

10/15

Paese di acquisto Horizon Hobby Contatti Indirizzo

Unione Europea Horizon Technischer Service service@horizonhobby.de Hanskampring 9

D 22885 Barsbüttel

Germany

Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100

Garanzia e Assistenza - Informazioni per i contatti

Informazioni sulla conformità per l’Unione Europea

Garanzia

Dichiarazione di conformità UE:

Con la presente, Horizon Hobby, LLC

dichiara che il dispositivo è conforme a

quanto segue:

Direttiva europea sulla compatibilità elettromagnetica

(EMC) 2014/30/UE;

Direttiva RoHS 2 2011/65 / UE;

Direttiva RoHS 3 - Modiﬁca 2011/65 / UE allegato II

2015/863.

Il testo completo della dichiarazione di conformità UE è

disponibile al seguente indirizzo internet: https://www.

horizonhobby.com/content/support-render-compliance.

Produttore ufciale dell’UE:

Horizon Hobby, LLC

2904 Research Road

Champaign, IL 61822 USA

Importatore ufciale dell’UE:

Horizon Hobby, GmbH

Hanskampring 9

22885 Barsbüttel Germany

AVVISO RAEE:

Questo dispositivo è marcato ai sensi della

Direttiva europea 2012/19/UE riguardante

i riﬁuti di apparecchiature elettriche ed

elettroniche (RAEE). Il simbolo indica che il

prodotto non va smaltito insieme ai riﬁuti

domestici. Il prodotto deve essere

consegnato agli appositi centri di raccolta per

consentirne il recupero e il riciclaggio.

© 2023 Horizon Hobby, LLC. IC3, Firma and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Created 9/2023 741005

REMARQUE : Ce produit est uniquement réservé à une utilisation avec des modèles réduits radiocommandés

de loisir. Horizon Hobby se dégage de toute responsabilité et garantie si le produit est utilisé d‘autre manière

que celle citée précédemment.

Moteur à capteurs Firma 1/8 Smart

1900 - 2200Kv

Spécications du moteur

Type de moteur Moteur à capteurs sans balais à l’échelle 1/8e (conçu pour être utilisé avec le

variateur ESC SPMXSE2130S uniquement)

Type de véhicule véhicule tout-terrain à l’échelle 1/8e

Tension de fonctionnement 2s-6s LiPo (8,4 V - 25,2 V)

KV (Régime/volt) 2200

Courant continu maximal 50A

Puissance maximale 2400 watts (6 secondes)

Limite de température 150°C / 302°F

Dimensions 84 mm (3,3 po) de long x 42 mm (1,7 po) de diamètre

Poids 290g (10,2oz)

Arbre de moteur 5mm avec méplat pour la vis de calage du pignon

Filetages de ﬁxation 4 x M4 et 4 x M3 @ 25,4 mm d’espacement centre à centre

Connecteur ESC Pattes à souder

Montage du moteur

1. Installez le pignon de votre véhicule (non inclus) sur l’arbre du moteur à l’aide de frein-ﬁlet bleu. Vériﬁez que

l’espacement du pignon est correct sur votre véhicule aﬁn qu’il soit bien engrené avec la roue droite cylindrique.

REMARQUE: vériﬁez que les vis de ﬁxation ne dépassent pas de plus de 3mm à l’intérieur du moteur, car cela

risquerait d’endommager le moteur de manière permanente.

2. Montez le moteur à l’aide des vis de ﬁxation du moteur M3 ou M4 fournies avec votre véhicule et réglez

l’engrènement. Il est recommandé d’utiliser des vis M4.

3. Soudez les ﬁls A, B et C du moteur entre le variateur ESC et le moteur, comme indiqué dans le manuel du

variateur ESC. Connectez toujours A à A, B à B et C à C.

IMPORTANT: Si l’inversion du moteur est nécessaire, elle doit être effectuée dans les paramètres du variateur

ESC, ne modiﬁez pas les connexions du moteur.

4. Connectez le ﬁl du capteur entre le moteur et le variateur ESC.

Guide de dépannage

PROBLÈME CAUSE POSSIBLE SOLUTION

Le moteur accélère de

manière irrégulière

Problème de batterie Réparez les ﬁls endommagés/remplacez la batterie

Engrenage incorrect Ajustez/remplacez l’engrenage

Moteur usé ou

endommagé Réparez/remplacez le moteur

Fil du capteur

endommagé Remplacer le ﬁl du capteur

Le moteur ne tourne pas de

façon continue en réponse à

une accélération

Variateur ESC/moteur

endommagé Réparez/remplacez les ﬁls ou le moteur/variateur ESC

Fil du capteur

endommagé Remplacer le ﬁl du capteur

Le moteur ralentit mais ne

s’arrête pas

Calibrage incorrect de

l’émetteur/du variateur

ESC

Réglez la plage des gaz/les autres paramètres des gaz

sur l’émetteur/le variateur ESC. Répétez la procédure

de calibrage du variateur ESC

Pattes à souder pour les ﬁls

d’alimentation du variateur ESC

Côté Arrière

Oriﬁce pour le câble du capteur

Firma 1/8 Smart Sensored Motor

1900-2200Kv

Speciche motore

Tipo motore Sensored brushless in scala 1/8 (progettato per essere utilizzato solo con l'ESC

SPMXSE2130S)

Tipo veicolo Veicolo fuoristrada in scala 1/8

Tensione di lavoro 2s-6s LiPo (8,4V-25,2V)

KV (RPM/Volt) 2200

Corrente massima

continua 50A

Potenza massima 2400 watt (6 secondi)

Limite di temperatura 150C / 302F

Dimensioni 3.3" (84 mm) di lunghezza x 1,7" (42 mm) di diametro

Peso 290 g

Albero motore 5 mm con punto piatto per vite di regolazione del pignone

Filettature di montaggio 4xM4 e 4xM3 @ 25,4 mm di distanza da centro a centro

Connettore ESC Linguette a saldare

Montaggio del motore

1. Montare l’ingranaggio del pignone per il veicolo (non incluso) sull’albero del motore con del frenaﬁletti blu.

Veriﬁcare che il pignone sia posizionato correttamente in modo da ingranarsi completamente l’ingranaggio

cilindrico.

AVVISO: veriﬁcare che le viti di montaggio non sporgano per più di 3 mm nel motore per evitare il rischio di danni

permanenti al motore.

2. Montare il motore con le viti di montaggio M3 o M4 fornite con il veicolo e impostare correttamente il gioco

dell’ingranaggio. Si consiglia di utilizzare viti M4.

3. Saldare i conduttori A, B e C del motore tra l'ESC e il motore, come indicato nel manuale dell'ESC. Collegare

sempre A ad A, B a B e C a C.

IMPORTANTE: Se è richiesta l'inversione del motore, questa deve essere effettuata nelle impostazioni del

regolatore (ESC), senza modiﬁcare i collegamenti del motore.

4. Collegare il cavo del sensore tra il motore e l'ESC.

Guida alla risoluzione dei problemi

PROBLEMA POSSIBILE CAUSA SOLUZIONE

Il motore accelera in modo

irregolare

Problema con la batteria Riparare il cablaggio danneggiato/sostituire la batteria

Combinazione pignone/

corona errata Regolare/sostituire

Motore danneggiato o

usurato Riparare/sostituire il motore

Filo del sensore

danneggiato Sostituire il ﬁlo del sensore

La rotazione del motore in

risposta al comando del gas è

irregolare

ESC/motore danneggiato Riparare/sostituire il cablaggio o il motore/ESC

Filo del sensore

danneggiato Sostituire il ﬁlo del sensore

Il motore rallenta ma non si

ferma Calibrazione trasmittente/

ESC errata

Regolare la corsa e le altre impostazioni del comando

del gas sulla trasmittente/ESC. Ripetere la procedura

di calibrazione dell’ESC

Linguette a saldare per i cavi di

alimentazione dell'ESC

Laterale Posteriore

Porta per il cavo del sensore

Produkspesifikasjoner

Merke:	Spektrum
Kategori:	Ikke kategorisert
Modell:	Firma 2200Kv

Trenger du hjelp?

Hvis du trenger hjelp med Spektrum Firma 2200Kv still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Ikke kategorisert Spektrum Manualer

Spektrum Firma 2200Kv Bruksanvisning

18 Oktober 2024

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Daewoo Cyclone Essential FLR00038 Bruksanvisning

28 Oktober 2024

IFM SU6631 Bruksanvisning

28 Oktober 2024

IFM SU7031 Bruksanvisning

28 Oktober 2024

IFM SV8051 Bruksanvisning

28 Oktober 2024

Daewoo AVS1464 Bruksanvisning

28 Oktober 2024

IFM PT5300 Bruksanvisning

28 Oktober 2024

IFM KTE301 Bruksanvisning

28 Oktober 2024

IFM OVP810 Bruksanvisning

28 Oktober 2024

IFM SF0516 Bruksanvisning

28 Oktober 2024

IFM TSM701 Bruksanvisning

28 Oktober 2024
