Side 1/5
1
theLuxa P220 WH 1010605
theLuxa P220 BK 1010606
theLuxa P300 WH 1010610
theLuxa P300 BK 1010611
310481 03
Bewegingsmelder
NL

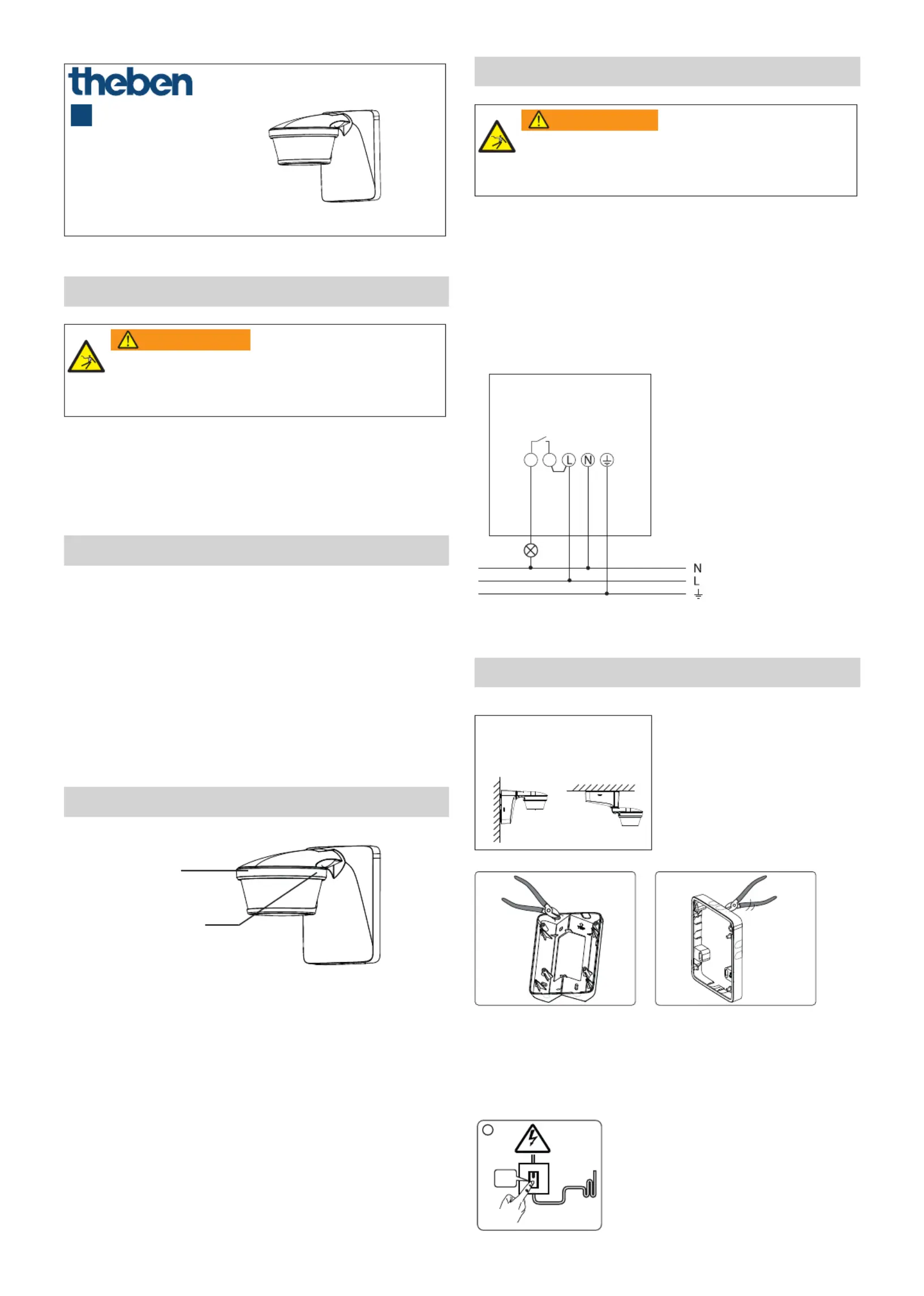

1. Fundamentele veiligheidsinstructies
Levensgevaar door elektrische schokken of brand!
¾ Montage uitsluitend door een elektromonteur
laten uitvoeren!
WAARSCHUWING
•Het apparaat voldoet aan EN 60669-2-1 bij de voorge-
schreven montage
•IP 55/54 volgens EN 60529 (afhankelijk van soort
montage)
2. Bedoeld gebruik
•Bewegingsmelder voor de automatische verlichtingsre-
geling afhankelijk van aanwezigheid en lichtsterkte
•Geschikt voor wand- of plafondmontage buiten
•Geschikt voor ingangen, garages, tuinen, gangen, parken
etc.
•Uitsluitend bestemd voor installatie buiten handbereik
Afvoer
Apparaat op milieuvriendelijke wijze afvoeren.
3. Beschrijving
3 Potentiometers voor
het instellen
van tijd (min),
lichtsterkte (lux) en
gevoeligheid (meter)
Bewegingsmelders
met sensorkop
4. Aansluiting
Levensgevaar door elektrische schokken of brand!
¾ Montage uitsluitend door een elektromonteur
laten uitvoeren!
WAARSCHUWING
Spanning vrijschakelen!
Tegen opnieuw inschakelen beveiligen!
Controleren of het apparaat spanningsloos is!
Aarden en kortsluiten!
Nabijgelegen, onder spanning staande delen afdekken of
afschermen.
D1, D2: voor het schakelen van FELV of een spanning van
dezelfde fase als L geschikt

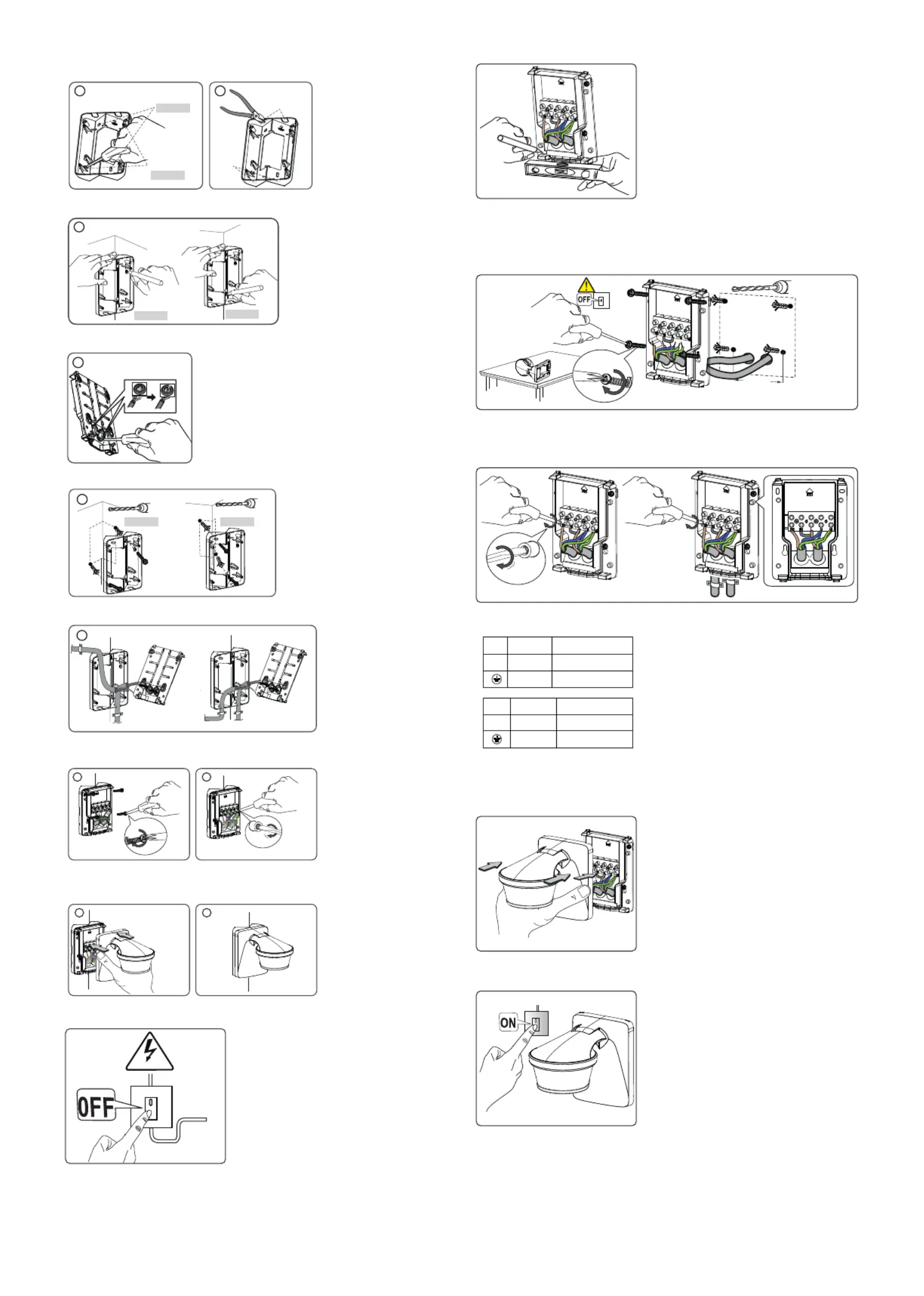

5. Montage
IP 54
(category II)
IP 55
(category II)
Evt. optioneel hoekstuk (9070904, 9070905) of meegele-
verde afstandsraam (9070908, 9070909) gebruiken voor
de exibele montage en de kabelinvoer vanaf de zijkant of
boven-/onderkant.
0FF
1
230V
2
2
OR
INTERNAL
EXTERNAL
Knob out hole
Knob out hole
3
Cut out
here
Cut out
here
OR
INTERNAL EXTERNAL
4
5
6
INTERNAL EXTERNAL
φ 6mm
φ 6mm
of
7
of
8 9
Tighten the screws.
10 11
230V
Spanning vrijschakelen.
Markeringen voor de gaten aan de wand aanbrengen (met
bijgevoegde boorsjabloon/sokkel).
Gaten boren.
Ø 6 mm
60mm
Kabel door de afdichting van de sokkel steken.
Sokkel (en afstandsraam) aan de wand bevestigen.
OR
L
N
D1, D2
N
Bruin
Bruin
Bescherm-
ingsleiding
Fasedraad
Relaiscontact
Nuldraad blauw
blauw
groen/geel
groen/geel
Nuldraad
Bescherm-
ingsleiding
Afzonderlijke aders op de desbetreffende klem aansluiten.
Schroeven vastdraaien.
Bewegingsmelder op de sokkel plaatsen en vastklikken.
Bewegingsmelder op het net aansluiten.
3
Demontage
Push
Met de schroevendraaier de bovenste en onderste borgha-
ken voorzichtig losmaken en het apparaat er naar voren
aftrekken.

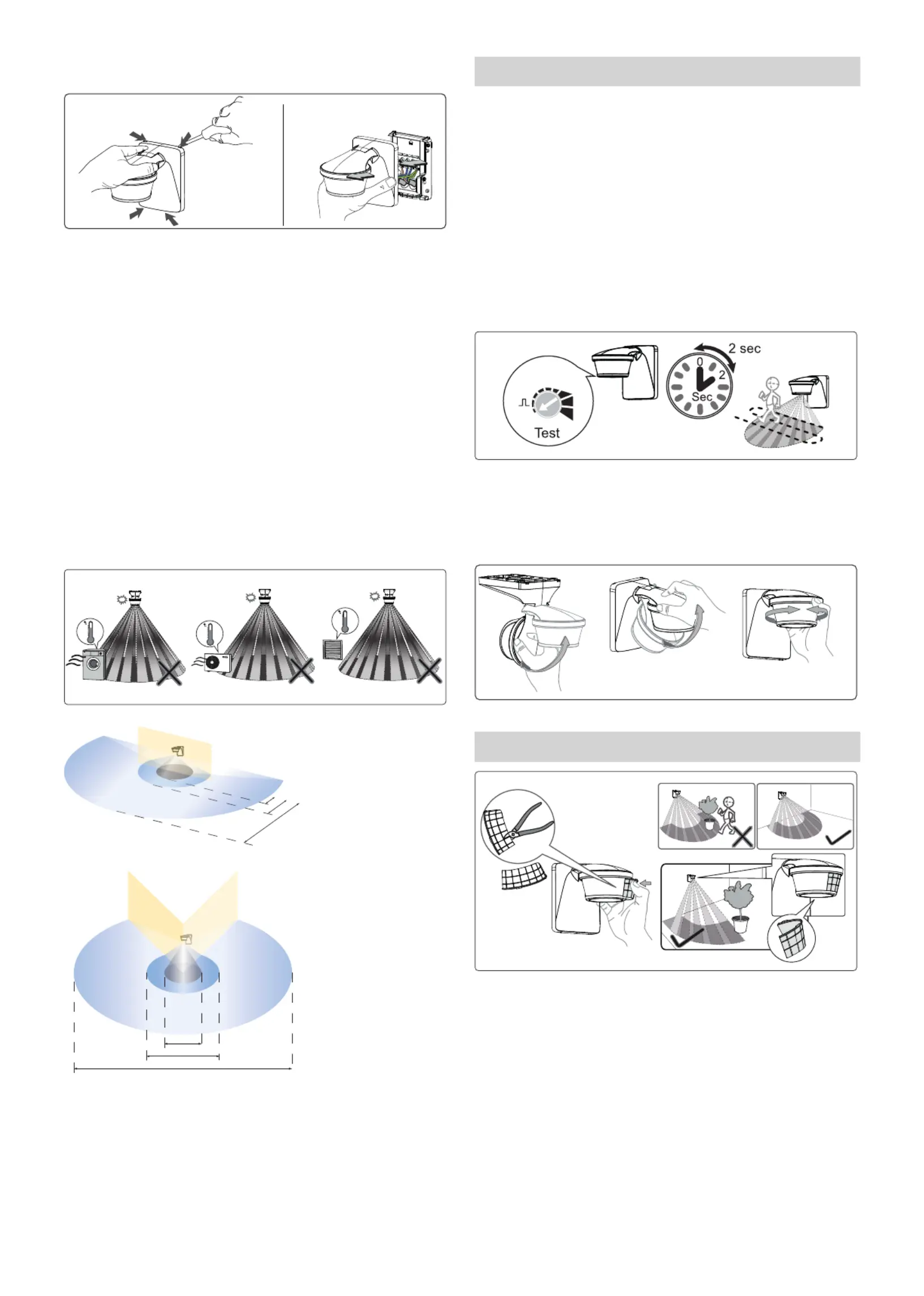

Installatievoorschriften
Omdat de melder op temperatuurschommelingen reageert,
moet u de volgende situaties vermijden:
Richt de bewegingsmelder niet op voorwerpen met sterk
reecterende oppervlakken zoals spiegels etc.
Installeer de bewegingsmelder niet in de buurt van warm-
tebronnen zoals verwarmingsopeningen, airconditioning,
lampen etc.
Richt de bewegingsmelder niet op objecten die in de wind
bewegen zoals gordijnen, grote planten etc.
Let bij het testen op de bewegingsrichting.
10
20
30
40
40
10
20
30
40
40
10
20
30
40
40
3,0 m
5 m
16 m
220°
300°
6 m
10 m
32 m
•Aanbevolen montagehoogte: 2–4 m
•Detectiebereik dwars: 16 m (in dwarsrichting op de
melder)
•Detectiebereik frontaal: 5 m (frontaal naar de melder)
•Detectiehoek: 220° resp. 300°
6. Bewegingstest en uitlijnen
De bewegingstest dient voor het testen en evt. beperken van
het detectiebereik.
De potentiometer tijd (min) op test instellen.
De bewegingsmelder reageert nu alleen op bewegingen
(onafhankelijk van de lichtsterkte).
Dwars door het detectiebereik lopen. Nadat de bewegings-
melder een beweging heeft gedetecteerd, wordt hij
2 s ingeschakeld.
Let tijdens de test op de bewegingsrichting.
10
D
10s
test
min
Bewegingsmelder met sensorkop uitlijnen
De sensorkop kan 45° omlaag, 90° omhoog en 90° naar links
en rechts draaien.
45°
Left
90°
Right
90°
90°
7. Afdekclips gebruiken
Gebruik de meegeleverde clips om de bewegingsmelder
aan het
gewenste detectiebereik aan te passen.
Verwijder het gewenste deel van de clips met een tang
o.i.d.
Daarna op de lens plaatsen en erin draaien.
Indien nodig, kan het dubbelzijdige plakband worden
gebruikt om de afdekclips te bevestigen.
