Side 1/7
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
30475-485 01 2203
LINEA
30475.x
EIKON
20485
ARKÉ
19485
IDEA
16935
PLANA
14485
Rivelatore di presenza a infrarossi passivi - 2 moduli.
Invia un messaggio di ON attivandosi su intervento del sensore IR (passaggio di per-
sone o animali attraverso il campo d’azione del sensore) e del sensore crepuscolare.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento: 10 mA
• Portata: 10 m
• Morsetti: bus TP
CONFIGURAZIONE.
PER LE OPERAZIONI DI CONFIGURAZIONE, SI VEDA IL MANUALE
ISTRUZIONI DEL SISTEMA By-me Plus.
• Blocchi funzionali: 1, ogni blocco funzionale può appartenere al massimo a 4
gruppi.
• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi,
quando viene richiesto di premere il pulsante dei dispositivi:
- premere il pulsante di configurazione, si accende il led rosso;
- a led rosso acceso viene configurato il blocco funzionale; al termine dell’opera-
zione il led rosso si spegne.
PARAMETRI.
• Soglia tamper: 0-15
• Ritardo attivazione 0-62 s
• Soglia luminosità 0-100 %
• Soglia (numero) impulsi PIR: 1-10
• Larghezza impulsi 0,125-8,000 s
• Durata attuazione: 10-250 s
• La soglia di luminosità permette di regolare la modalità di intervento del dispositi-
vo, determinato dal verificarsi di due condizioni simultanee:
- valore di luminosità ambiente inferiore a quello impostato;
- rilevazione di presenza del sensore IR.
• Con valore della soglia di luminosità impostato al 100%, il dispositivo interviene
solo in condizioni di buio assoluto, al diminuire del valore della soglia il dispositivo
interviene a un livello di luminosità maggiore.
• La durata attuazione è utilizzata per ripetere, ad impianto disinserito, il messaggio di
comando all’attuatore associato. In pratica, dopo aver comandato l’attuatore, il rive-
latore verifica se ci sono ulteriori movimenti per un periodo di tempo pari alla durata
attuazione e, se ciò è avvenuto, al termine di questo intervallo di tempo viene inviato
un nuovo messaggio all’attuatore indipendentemente dalla luminosità impostata.
• Stato dei led:
- led verde lampeggiante a ogni rivelazione di presenza e intervento del dispositivo
- Led rosso lampeggiante per allarme tamper
- Led rosso fisso in configurazione.
• Parametri di default:
- Soglia tamper: 0
- Ritardo attivazione: 0 s
- Soglia luminosità 100 %
- Soglia (numero) impulsi PIR: 3
- Larghezza impulsi: 0,375 s
- Durata attuazione: 30 s
REGOLE DI INSTALLAZIONE.
L’installazione e la configurazione deve essere effettuata da personale qualificato
con l’osservanza delle disposizioni regolanti l’installazione del materiale elettrico in
vigore nel paese dove i prodotti sono installati.
CONFORMITÀ NORMATIVA.
Direttiva EMC. Direttiva RoHS. Norme EN IEC 60669-2-1, EN 50491, EN IEC
63044, EN IEC 63000.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere
tracce di piombo.

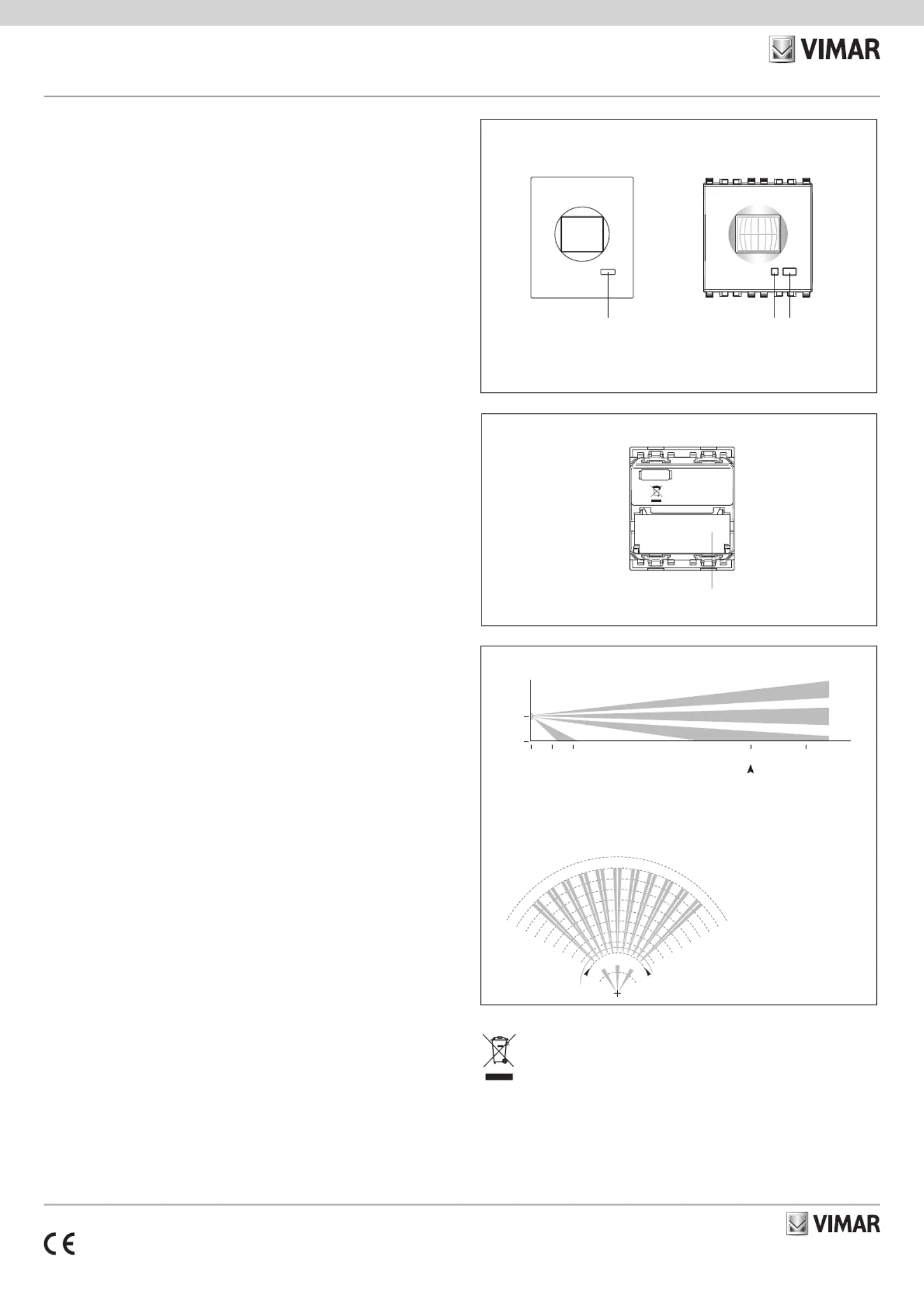

COPERTURA VOLUMETRICA.
1,2
0 1,5 8m
0
B
A
C
D
112
B
B
B
B
B
B
C
D D
ACC
A
C
C
A
1,5 m
8 m
D
10
VISTA FRONTALE.
VISTA POSTERIORE.
morsetti
bus TP
A = 3 fasci +6
B = 6 fasci +0
C = 5 fasci -20
D = 3 fasci -30
Portata nominale
Copertura volumetrica
• Angolo solido esplorato
- 112 orizzontale
- 36 verticale minimo
- 17 settori su 4 piani
• Portata: 10 m max (8 m tipico)
A: led
B: pulsante di configurazione
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire
l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici
ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura
che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equi-
valente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m 2 è inoltre possibile
consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori
a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
A + B A B
30475.x 20485-19485-16935-14485
+ –
BU S
RI VE L ATO RE PIR
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
30475-485 01 2203
LINEA
30475.x
EIKON
20485
ARKÉ
19485
IDEA
16935
PLANA
14485
Passive infrared presence detector - 2 modules.
Sends an ON message when activated by the IR sensor tripping (persons or ani-
mals moving through the sensor’s range of action) and by the light sensor.
CHARACTERISTICS.
• Rated supply voltage: BUS 29 V
• Input: 10 mA
• Capacity: 10 m
• Terminals: TP BUS
CONFIGURATION.
FOR THE OPERATIONS OF CONFIGURATION, SEE THE INSTRUCTIONS
MANUAL FOR THE By-me Plus SYSTEM.
• Functional blocks: 1; each functional block can belong to at most 4 groups.
• Selecting the functional block (configuration): during group creation, when requi-
red by the app, pressing the device button:
- press the configuration button, the red LED will light up;
- with the red LED on, the app will configure the functional block; at the end of this
operation the red LED will go out.
PARAMETERS.
• tamper threshold: 0-15
• on delay 0-62 s
• brightness threshold 0-100 %
• PIR pulse threshold (number): 1-10
• pulse breadth 0.125-8,000 s
• duration of actuation: 10-250 s
• The brightness threshold permits adjusting the device trip mode, determined by
two conditions occurring at the same time:
- ambient brightness less than the setting;
- motion detection by IR sensor.
• With the brightness threshold set to 100%, the device only trips in total darkness,
as the threshold is decreased the device will trip at greater brightness levels.
• The duration of actuation is used to repeat, the system is disarmed, the com-
mand message to the actuator associated. In practice, after commanding the
actuator, the detector checks whether there are additional movements for a
period of time equal to the duration of implementation and, if this has occurred,
at the end of this time interval will send a new message to the actuator indepen-
dently the brightness setting.
• LED status:
- green LED blinking with each motion detection and device tripping (with burglar
alarm system turned off or absent)
- red LED blinking for tamper alarm
- red LED on steady in configuration.
• Default parameters:
- Tamper threshold: 0
- On delay: 0 s
- Brightness threshold 100 %
- PIR pulse threshold (number): 3
- Pulse breadth: 0.375 s
INSTALLATION RULES.
Installation should be carried out by qualified personnel in compliance with the
current regulations regarding the installation of electrical equipment in the country
where the products are installed.
CONFORMITY.
EMC directive. RoHS directive. Standards EN IEC 60669-2-1, EN 50491, EN IEC
63044, EN IEC 63000.
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces
of lead.
DETECTION RANGE DIAGRAM.
1,2
0 1,5 8m
0
B
A
C
D
112
B
B
B
B
B
B
C
D D
ACC
A
C
C
A
1,5 m
8 m
D
10
BACK VIEW.
terminals
TP bus
A = 3 rays +6
B = 6 rays +0
C = 5 rays -20
D = 3 rays -30
Portata nominale
Detection range
• Detection solid angle:
- 112 horizontally
- 36 min. vertically
- 17 zones in 4 levels
• Range: 10 m max (8 m typically)
RAEE - Informazione agli utilizzatori
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not
be included with other general waste at the end of its working life. The user must take the worn product
to a sorted waste center, or return it to the retailer when purchasing a new one. Products for disposal can
be consigned free of charge (without any new purchase obligation) to retailers with a sales area of at least
400 m2, if they measure less than 25 cm. An efficient sorted waste collection for the environmentally friendly
disposal of the used device, or its subsequent recycling, helps avoid the potential negative effects on the
environment and people’s health, and encourages the re-use and/or recycling of the construction materials.
FRONT VIEW.
A: led
B: configuration button
A + B A B
30475.x 20485-19485-16935-14485
+ –
BU S
RI VE L ATO RE PIR
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
30475-485 01 2203
LINEA
30475.x
EIKON
20485
ARKÉ
19485
IDEA
16935
PLANA
14485
Détecteur de présence à infrarouges passifs - 2 modules.
Envoie un message de ON en s’activant sur intervention du capteur IR (passage
de personnes ou animaux dans le champ d’action du capteur) et du capteur
crépusculaire.
CARACTÉRISTIQUES.
• Tension nominale d’alimentation : BUS 29 V
• Absorption : 10 mA
• Capacité : 10 m
• Bornes : bus TP
CONFIGURATION.
POUR LES OPÉRATIONS DE CONFIGURATION, CONSULTER LE MANUEL
D’INSTRUCTIONS DU SYSTÈME By-me Plus.
• Blocs fonctionnels : 1, chaque bloc peut appartenir au maximum à 4 groupes.
• Sélection du bloc fonctionnel (configuration) : pendant la création des groupes,
lorsque l’app demande d’appuyer sur le bouton des dispositifs :
- appuyer sur le bouton de configuration ; la led rouge s’allume ;
- lorsque la led rouge est allumée, l’app configure le bloc fonctionnel ; à la fin de
l’opération, la led rouge s’éteint.
PARAMÈTRES.
• seuil tamper : 0-15
• retard activation 0-62 s
• seuil luminosité 0-100 %
• seuil (nombre) impulsions PIR : 1-10
• largeur impulsions 0,125-8.000 s
• durée d’activation: 10-250 s
• Le seuil de luminosité permet de régler la modalité d’intervention du dispositif,
déterminé par la vérification de deux conditions simultanées :
- valeur de luminosité milieu inférieure à celle programmée ;
- détection de présence du capteur IR.
• Avec une valeur du seuil de luminosité introduit à 100%, le dispositif n’intervient
que dans des conditions de noir absolu ; avec la diminution du seuil, le dispositif
intervient à un niveau de luminosité supérieur.
• La durée d’activation en œuvre est utilisé pour répéter, le système est désarmé,
le message de commande à l’actionneur associé. En pratique, après avoir com-
mandé l’actionneur, le détecteur vérifie s’il existe des mouvements supplémen-
taires pour une période de temps égale à la durée de mise en oeuvre et, si cela
se produit, à la fin de cet intervalle de temps va envoyer un nouveau message à
l’actionneur de manière indépendante le réglage de luminosité.
• Etat des led :
- led verte clignotante à chaque relevé de présence et intervention du dispositif
(avec installation anti-effraction désinsérée ou absente)
- led rouge clignotante pour pour alarme tamper
- led rouge fixe en configuration.
• Paramètres par défaut :
- Seuil tamper : 0
- Retard activation : 0 s
- Seuil luminosité 100 %
- Seuil (nombre) impulsions PIR: 3
- Largeur impulsions : 0,375 s.
RÈGLES D’INSTALLATION.
L’installation doit être confiée à des personnel qualifiés et exécutée conformément
aux dispositions qui régissent l’installation du matériel électrique en vigueur dans
le pays concerné.
CONFORMITÉ AUX NORMES.
Directive EMC. Directive RoHS. Normes EN IEC 60669-2-1, EN 50491, EN IEC
63044, EN IEC 63000.
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des
traces de plomb.
DIAGRAMME DE COUVERTURE.
1,2
0 1,5 8m
0
B
A
C
D
112
B
B
B
B
B
B
C
D D
ACC
A
C
C
A
1,5 m
8 m
D
10
VUE ARRIÈRE.
bornes
bus TP
A = 3 rayons +6
B = 6 rayons +0
C = 5 rayons -20
D = 3 rayons -30
Portée nominale
Couverture volumétrique
• Angle solid de détection:
- 112 horizontal
- 36 min. vertical
- secteurs en 4 niveaux
• Portée: 10 m max (8 m typique)
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin
de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur
devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un
nouveau produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de
dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m 2
. La collecte
séparée appropriée pour l’envoi successif de l’appareil en fin de vie au recyclage, au traitement et à l’élimi-
nation dans le respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et sur la
santé et favorise le réemploi et/ou le recyclage des matériaux dont l’appareil est composé.
VUE FRONTALE.
A: led
B: bouton de configuration
A + B A B
30475.x 20485-19485-16935-14485
+ –
BU S
RI VE L ATO RE PIR
Produkspesifikasjoner
| Merke: | Vimar |
| Kategori: | Bevegelsesdetektor |
| Modell: | 19485.B |
Trenger du hjelp?
Hvis du trenger hjelp med Vimar 19485.B still et spørsmål nedenfor, og andre brukere vil svare deg
Bevegelsesdetektor Vimar Manualer
16 Desember 2024
16 Desember 2024
16 Desember 2024
16 Desember 2024
16 Desember 2024
16 Desember 2024
16 Desember 2024
16 Desember 2024
16 Desember 2024
16 Desember 2024
Bevegelsesdetektor Manualer
- Bevegelsesdetektor IFM
- Bevegelsesdetektor Schwaiger
- Bevegelsesdetektor Kogan
- Bevegelsesdetektor Extron
- Bevegelsesdetektor Velleman
- Bevegelsesdetektor V-Tac
- Bevegelsesdetektor ESYLUX
- Bevegelsesdetektor Satel
- Bevegelsesdetektor Inovonics
- Bevegelsesdetektor Theben
- Bevegelsesdetektor EQ-3
- Bevegelsesdetektor Hager
Nyeste Bevegelsesdetektor Manualer
17 Desember 2024
17 Desember 2024
12 Desember 2024
12 Desember 2024
12 Desember 2024
12 Desember 2024
12 Desember 2024
12 Desember 2024
12 Desember 2024
12 Desember 2024
